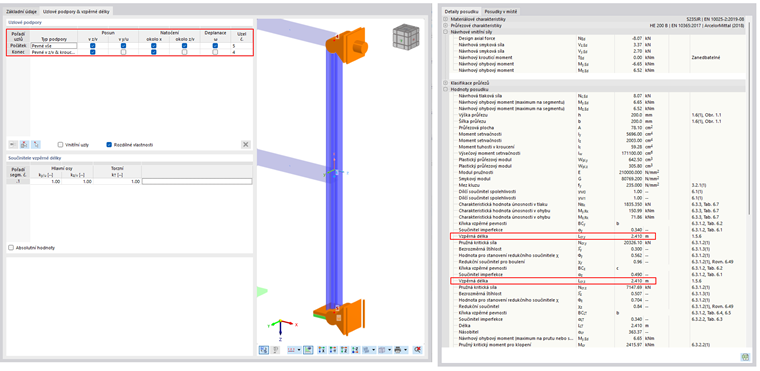

Estou a calcular um pilar que está restringido na base, apoiado no capitel na direção X e que pode encurvar na direção Y. Defini os comprimentos efetivos utilizando apoios nodais. No dimensionamento, os valores dos comprimentos efetivos para o cálculo são os mesmos L_ (cr, z) = L_ (cr, y) = 2,41 m. O que pode estar errado?

Q: Estou a calcular um pilar que está restringido na base, apoiado no capitel na direção X e que pode encurvar na direção Y. Defini os comprimentos efetivos utilizando apoios nodais. No dimensionamento, os valores dos comprimentos efetivos para o cálculo são os mesmos L_ (cr, z) = L_ (cr, y) = 2,41 m. O que pode estar errado?

Também é necessário especificar os coeficientes para os comprimentos efetivos. A parte superior e inferior da tabela trabalham em conjunto. A tabela superior mostra os segmentos para o dimensionamento em cada direção. A tabela inferior define os comprimentos efectivos através de factores ou valores absolutos.

Question

Estou a calcular um pilar que est&#225; restringido na base, apoiado no capitel na dire&#231;&#227;o X e que pode encurvar na dire&#231;&#227;o Y. Defini os comprimentos efetivos utilizando apoios nodais. No dimensionamento, os valores dos comprimentos efetivos para o c&#225;lculo s&#227;o os mesmos L_ (cr, z) = L_ (cr, y) = 2,41 m. O que pode estar errado?

Accepted Answer

Tamb&#233;m &#233; necess&#225;rio especificar os coeficientes para os comprimentos efetivos. A parte superior e inferior da tabela trabalham em conjunto. A tabela superior mostra os segmentos para o dimensionamento em cada dire&#231;&#227;o. A tabela inferior define os comprimentos efectivos atrav&#233;s de factores ou valores absolutos.

Comprimentos efetivos
