Introdução de restrições laterais intermédias para apoio lateral de barras e conjuntos de barras

As condições de apoio de uma viga sujeita a flexão são essenciais para a sua resistência à encurvadura por flexão-torção. Se, por exemplo, uma viga de um vão é suportada lateralmente no meio do vão, a flecha do banzo comprimido pode ser evitada e um modo próprio de duas ondas pode ser reforçado. O momento crítico de encurvadura por flexão-torção é aumentado significativamente com esta medida adicional. Nos módulos adicionais para o dimensionamento de barras, é possível definir diferentes tipos de apoios laterais numa barra através da janela de entrada "Apoios intermédios".

Diferenças entre o apoio nodal e o apoio intermédio

As diferenças entre estas duas variantes apenas podem ser encontradas na entrada. Geralmente, um apoio intermédio apenas pode ser definido entre os pontos inicial e final de uma barra. Não é necessário dividir a barra neste ponto e pode introduzir rapidamente vários apoios intermédios semelhantes.

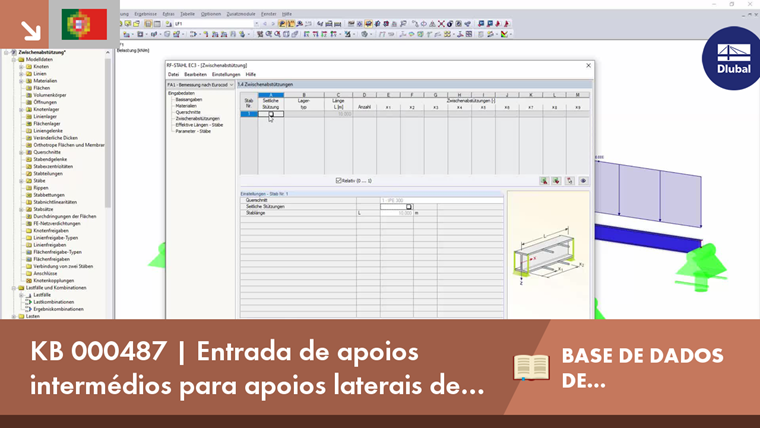

Entrada de restrição lateral intermédia no centro da barra 1

Um apoio nodal é sempre definido em um nó. A barra deve, portanto, ser dividida neste ponto, a fim de definir o apoio. O efeito de um apoio intermédio na direção y e de um apoio nodal com uma restrição de uy é idêntico no cálculo.

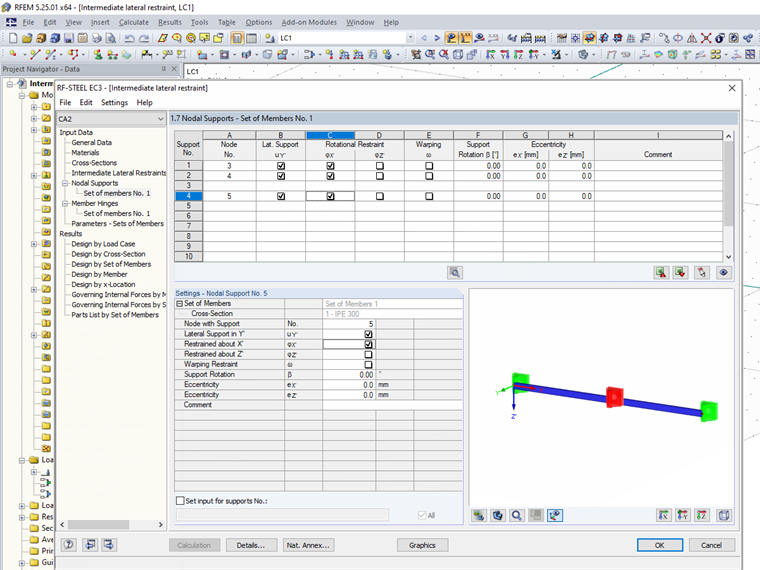

Introdução do apoio nodal no centro da barra

No entanto, o apoio nodal oferece mais opções para a entrada definida pelo utilizador do que o apoio intermédio, dependendo do módulo adicional. Na maioria dos módulos adicionais, o apoio intermédio é aplicado como apoio de forquilha com uma restrição de deslocamento lateral e uma restrição de rotação em torno do eixo longitudinal. Nos módulos adicionais RF‑/STEEL EC3 e RF‑/STEEL AISC, também é possível distinguir entre um apoio articulado no banzo superior ou inferior, um apoio de garfo ou um apoio lateral definido pelo utilizador.

Seleção da opção de entrada

Dependendo do formato do dimensionamento, pode ser especificada uma determinada opção de entrada. Assim, os apoios nodais não são oferecidos no módulo adicional RF‑/STEEL EC3 para o método de barra equivalente, porque as condições de fronteira são definidas pelos comprimentos efetivos. Como resultado, só é possível utilizar o apoio intermédio. Os apoios nodais e os apoios intermédios estão disponíveis para os dimensionamentos de acordo com o método geral ou com o RF‑/STEEL Warping Torsion. Eles são então utilizados dependendo se um nó já está definido no modelo principal ou não. Alguns módulos adicionais, como o RF-/ALUMINIUM, oferecem a opção entre uma entrada tipo barra com apoios intermédios ou um conjunto de entradas tipo barra para apoios nodais.

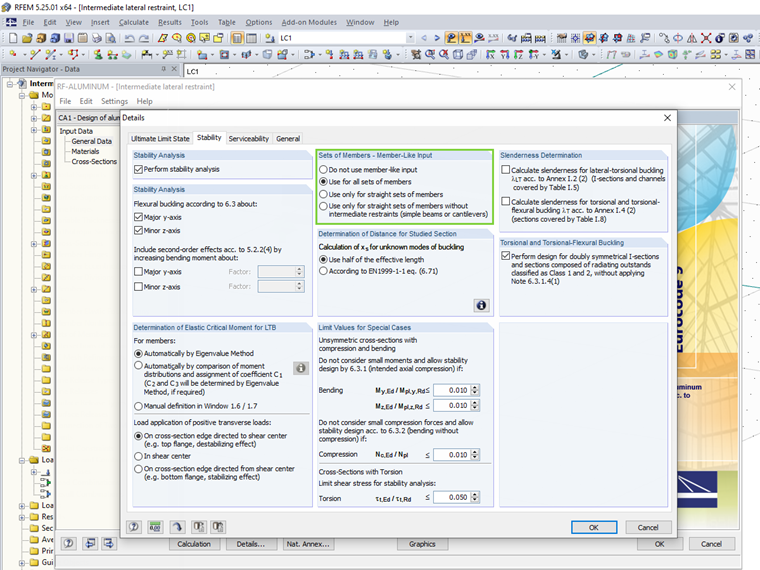

Opção de seleção para entrada semelhante a barra no RF-/ALUMINIUM

Exemplo

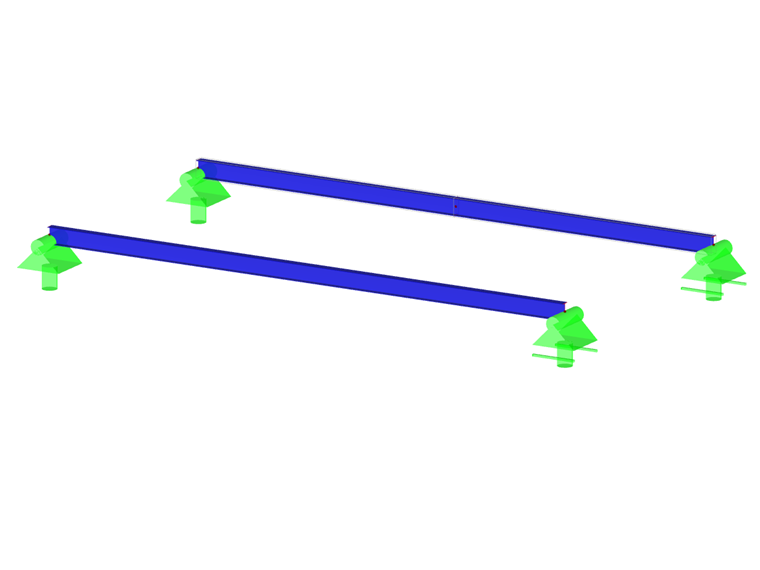

Para uma viga de vão único, a verificação da encurvadura por torção no RF-STEEL EC3 é realizada com o método da barra equivalente e um apoio intermédio no meio e comparada com um dimensionamento de acordo com o método geral e um apoio nodal central.
