Principes théoriques
Le point d’application d’une charge a l’influence décisive sur la détermination du moment de déversement critique. Une charge agissant sur la semelle supérieure en direction du centre de cisaillement a un effet déstabilisant. Une force tirant sur la semelle inférieure a un effet stabilisant.
Définition dans RF-/STEEL EC3 et RF-/STEEL AISC

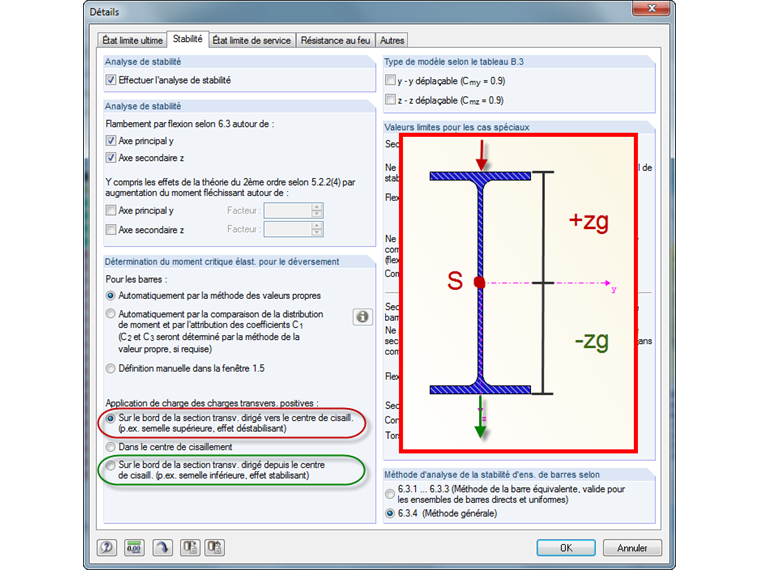

Dans l'onglet «Stabilité» des paramètres détaillés, vous pouvez sélectionner le type de détermination du moment critique élastique pour le flambement latéral, voir la Figure 01.
Lors de la détermination automatique du moment, vous pouvez préciser si le point d'application des charges transversales externes doit être appliqué sur le bord de la section dirigé vers le centre de cisaillement, au centre de cisaillement ou sur l'autre bord de la section dirigé à partir du cisaillement. centre.
Die standardmäßige Voreinstellung ist die ungünstige Variante, das heißt "zum Schubmittelpunkt gerichtet", destabilisierend. De cette manière, on obtient un moment de flambement par torsion plutôt faible.
Règles de signe pour la position d'application de charge zg
Puisqu'une solution générale doit être trouvée sans connaître la rotation de la barre ou de la section, la convention de signe est définie selon la direction de la charge par rapport à la position du centre de cisaillement.
Une charge transversale positive dirigée vers le centre de cisaillement a un excentrement positif.
Une charge transversale positive dirigée depuis le centre de cisaillement a un excentrement négatif.
