Bastian Ackermann, M.Sc.
2021-03-25

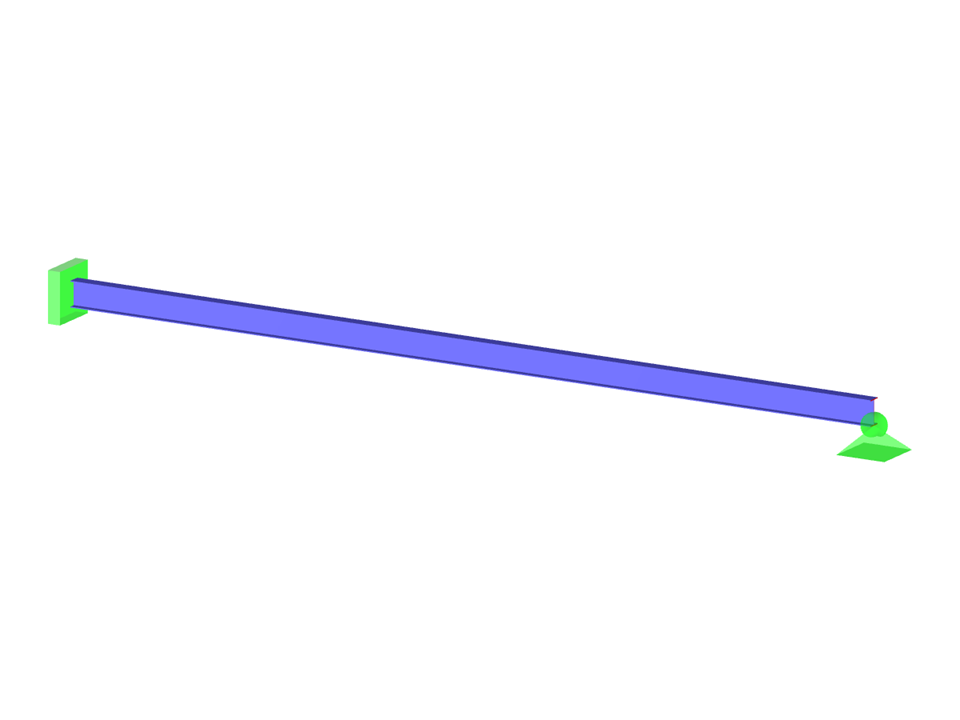

Trave di acciaio
  • Descrizione
  • Recensioni (0)

Il modello mostra come determinare il corretto punto di applicazione del carico trasversale positivo secondo RF-/STEEL EC3 e RF-/STEEL AISC. Considera segno ed eccentricità per identificare il punto e la posizione di applicazione del carico. Inoltre, illustra l'influenza del momento critico per instabilità flesso-torsionale. L'immagine di accompagnamento fornisce indicazioni visive chiare sulla rappresentazione geometrica della trave in acciaio. Tutti gli aspetti sono presentati in modo comprensibile applicando metodi di calcolo tecnico.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Punto di applicazione del carico Trave in acciaio

Numero di nodi 2
Numero di linee 1
Numero di aste 1
Numero di casi di carico 1
Peso totale 0,422 t
Dimensioni (metriche) 10.960 x 0.960 x 0.960 m
Dimensioni (imperiali) 35.96 x 3.15 x 3.15 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
