Verifica di aste e set di aste di legno
Totale voci: 3
RF-TIMBER Pro | Caratteristiche
- Totale integrazione con RFEM/RSTAB con importazione di tutte le forze interne pertinenti
- Per la verifica secondo EN 1995-1-1, sono disponibili le seguenti Appendici Nazionali:
-
DIN EN 1995-1-1/NA:2013-08 (Germania)
-
ÖNORM B 1995-1-1:2015-06 (Austria)
-
NBN EN 1995-1-1/ANB:2012-07 (Belgio)
-
BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
-
DK EN 1995-1-1/NA:2011-12 (Danimarca)
-
SFS EN 1995-1-1/NA:2007-11 (Finlandia)
-
NF EN 1995-1-1/NA:2010-05 (Francia)
-
I S. EN 1995-1-1/NA:2010-03 (Irlanda)
-
UNI EN 1995-1-1/NA:2010-09 (Italia)
-
LVS EN 1995-1-1/NA:2012-05 (Lettonia)
-
LST EN 1995-1-1/NA:2011-10 (Lituania)
-
LU EN 1995-1-1/NA:2011-09 (Lussemburgo)
-
NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
-
NS EN 1995-1-1/NA:2010-05 (Norvegia)
-
PN EN 1995-1-1/NA:2010-09 (Polonia)
-
NP EN 1995-1-1 (Portogallo)
-
SR EN 1995-1-1/NB:2008-03 (Romania)
-
SS EN 1995-1-1 (Svezia)
-
STN EN 1995-1-1/NA:2008-12 (Slovacchia)
-
SIST EN 1995-1-1/A101:2006-3 (Slovenia)
-
UNE EN 1995-1-1/AN:2016-04 (Spagna)
-
CSN EN 1995-1-1/NA:2007-09 (Repubblica Ceca)
-
BS EN 1995-1-1/NA:2009-10 (Regno Unito)
-
CYS EN 1995-1-1/NA:2011-02 (Cipro)
-
- Ampia libreria di materiali secondo le norme EN, SIA e DIN
- Progettazione di sezioni trasversali composte circolari, rettangolari e definite dall'utente (anche ibride)
- Classificazione specifica di una struttura nelle classi di servizio (SECL) e azioni nelle classi di durata del carico (LDC)
- Verifica di aste e di set di aste
- Analisi di stabilità secondo il metodo dell'asta equivalente o l'analisi del secondo ordine
- Determinazioni delle forze interne determinanti
- Icona che fornisce informazioni sulla verifica riuscita o non riuscita
- Visualizzazione del criterio di progetto sul modello RFEM/RSTAB
- Ottimizzazione automatica delle sezioni trasversali
- Lista delle parti e determinazione delle masse
- Esportazione dei risultati in MS Excel
- Libera configurazione del tempo di carbonizzazione e delle velocità di carbonizzazione, nonché libera scelta dei lati di carbonizzazione per la verifica contro l'incendio
- Progetti di resistenza al fuoco nella norma selezionata secondo:
-
EN 1995-1-2
-
SIA 265:2012 + SIA 265-C1:2012
-
secondo DIN 4102-22:2004
-
- Importazione di lunghezze di instabilità dal modulo aggiuntivo RF-STABILITY/RSBUCK
- Verifica di aste rastremate secondo l'angolo di taglio rispetto alla fibratura precedentemente definito
- Progettazione del colmo e analisi delle tensioni trasversali per i colmi definiti
- Progettazione di aste curve e set di aste
RF-TIMBER Pro | Risultati
Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Ogni valore intermedio è elencato, rendendo trasparenti le verifiche. I risultati sono ordinati per caso di carico, sezione trasversale, set di aste e aste.
Se l'analisi non riesce, le sezioni trasversali interessate possono essere modificate in un processo di ottimizzazione. È anche possibile trasferire le sezioni trasversali ottimizzate a RFEM/RSTAB per un nuovo calcolo.

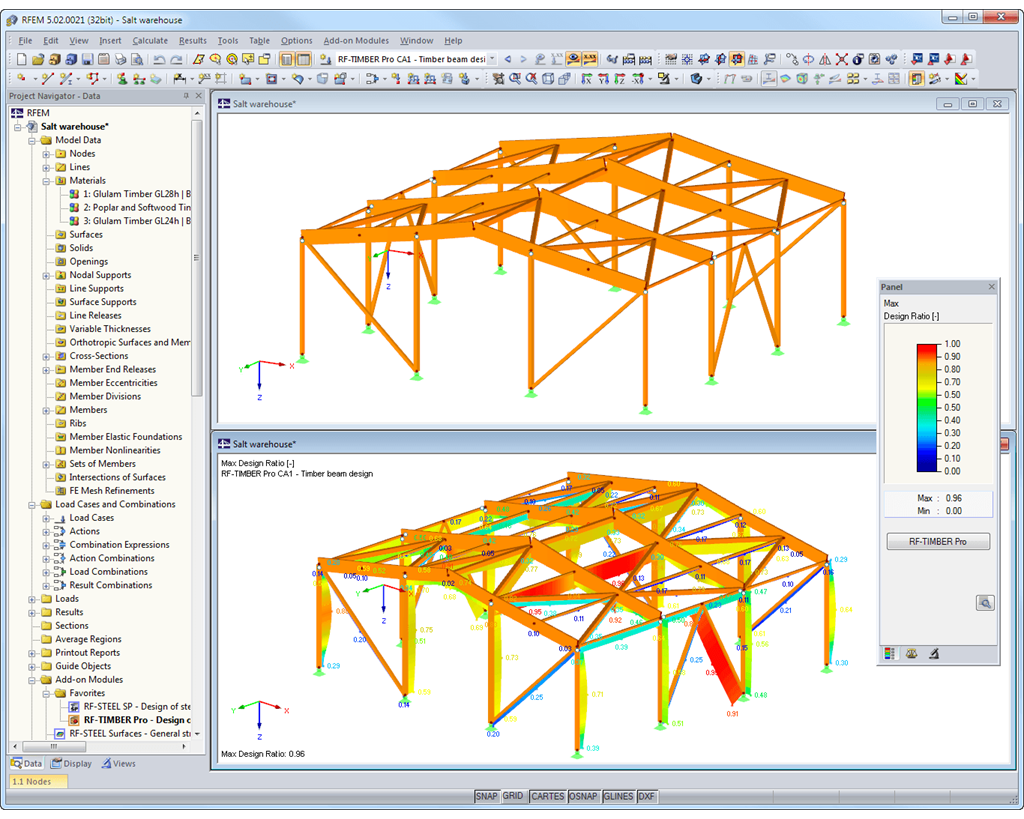

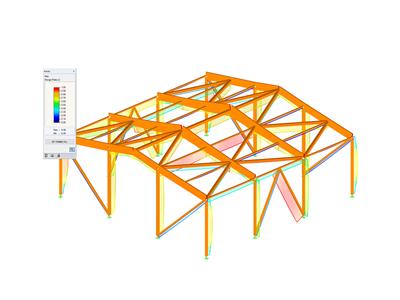

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.
Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata.
