Cálculo de barras y conjuntos de barras de madera
Total de artículos: 3
RF-TIMBER Pro | Características
- Integración completa en RFEM/RSTAB con importación de toda la información relevante y esfuerzos internos
- Para el cálculo según EN 1995-1-1, están disponibles los siguientes Anejos Nacionales:
-
DIN EN 1995-1-1/NA:2013-08 (Alemania)
-
ÖNORM B 1992-1-1: 2018-01 (Austria)
-
NBN EN 1992-1-1 ANB: 2010 (Bélgica)
-
BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
-
EN 1992-1-1 DK NA: 2013 (Dinamarca)
-
SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
-
NF EN 1992-1-1/NA: 2016-03 (Francia)
-
I S. EN 1995-1-1/NA:2010-03 (Irlanda)
-
UNI EN 1992-1-1/NA: 2007-07 (Italia)
-
LVS EN 1995-1-1/NA:2012-05 (Letonia)
-
LST EN 1995-1-1/NA:2011-10 (Lituania)
-
LU EN 1995-1-1/NA:2011-09 (Luxemburgo)
-
NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
-
NS EN 1995-1-1/NA:2010-05 (Noruega)
-
PN EN 1995-1-1/NA:2010-09 (Polonia)
-
NP EN 1995-1-1 (Portugal)
-
SR EN 1995-1-1/NB:2008-03 (Rumanía)
-
SS EN 1995-1-1 (Suecia)
-
STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
-
SIST EN 1995-1-1/A101:2006-3 (Eslovenia)
-
UNE EN 1995-1-1/AN:2016-04 (España)
-
CSN EN 1995-1-1/NA:2007-09 (República Checa)
-
BS EN 1995-1-1/NA:2009-10 (Reino Unido)
-
CYS EN 1995-1-1/NA:2011-02 (Chipre)
-
- Amplia biblioteca de materiales conforme a las normas EN, SIA y DIN
- Cálculo de secciones circulares, rectangulares y mixtas definidas por el usuario (también híbridas)
- Clasificación específica de una estructura en clases de servicio (SECL) y acciones en clases de duración de carga (CDC)
- Cálculo de barras y conjuntos de barras
- Análisis de estabilidad según el método de la barra equivalente o el análisis de segundo orden
- Determinación de los esfuerzos internos determinantes
- Icono que proporciona información sobre el cálculo correcto o fallido
- Visualización del criterio de cálculo en el modelo de RFEM/RSTAB
- Optimización automática de la sección
- Lista de partes con estudio de las cantidades
- Exportación de datos a MS Excel
- Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
- Cálculos de resistencia al fuego en la norma seleccionada según:
-
EN 1995-1-2
-
SIA 265:2012 + SIA 265-C1:2012
-
según DIN 4102-22:2004
-
- Importación de longitudes de pandeo del módulo adicional RF-STABILITY/RSBUCK
- Cálculo de barras de sección variable según el ángulo de corte de la fibra definido previamente
- Cálculo de cumbreras y análisis de tensiones de tracción transversales para cumbreras definidas
- Cálculo de barras y conjuntos de barras de forma curva
RF-TIMBER Pro | Resultados
Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Cada valor intermedio se enumera, haciendo que las comprobaciones de diseño sean transparentes. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras.
Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización. También es posible transferir las secciones optimizadas a RFEM/RSTAB para realizar un nuevo cálculo.

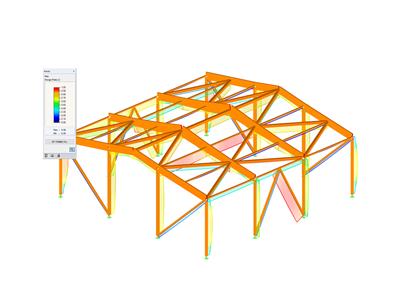

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.
Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada.
-
