- Integración completa en RFEM/RSTAB con importación de toda la información relevante y esfuerzos internos
- Para el cálculo según EN 1995-1-1, están disponibles los siguientes Anejos Nacionales:
-
DIN EN 1995-1-1/NA:2013-08 (Alemania)
-
ÖNORM B 1992-1-1: 2018-01 (Austria)
-
NBN EN 1992-1-1 ANB: 2010 (Bélgica)
-
BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
-
EN 1992-1-1 DK NA: 2013 (Dinamarca)
-
SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
-
NF EN 1992-1-1/NA: 2016-03 (Francia)
-
I S. EN 1995-1-1/NA:2010-03 (Irlanda)
-
UNI EN 1992-1-1/NA: 2007-07 (Italia)
-
LVS EN 1995-1-1/NA:2012-05 (Letonia)
-
LST EN 1995-1-1/NA:2011-10 (Lituania)
-
LU EN 1995-1-1/NA:2011-09 (Luxemburgo)
-
NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
-
NS EN 1995-1-1/NA:2010-05 (Noruega)
-
PN EN 1995-1-1/NA:2010-09 (Polonia)
-
NP EN 1995-1-1 (Portugal)
-
SR EN 1995-1-1/NB:2008-03 (Rumanía)
-
SS EN 1995-1-1 (Suecia)
-
STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
-
SIST EN 1995-1-1/A101:2006-3 (Eslovenia)
-
UNE EN 1995-1-1/AN:2016-04 (España)
-
CSN EN 1995-1-1/NA:2007-09 (República Checa)
-
BS EN 1995-1-1/NA:2009-10 (Reino Unido)
-
CYS EN 1995-1-1/NA:2011-02 (Chipre)
-
- Amplia biblioteca de materiales conforme a las normas EN, SIA y DIN
- Cálculo de secciones circulares, rectangulares y mixtas definidas por el usuario (también híbridas)
- Clasificación específica de una estructura en clases de servicio (SECL) y acciones en clases de duración de carga (CDC)
- Cálculo de barras y conjuntos de barras
- Análisis de estabilidad según el método de la barra equivalente o el análisis de segundo orden
- Determinación de los esfuerzos internos determinantes
- Icono que proporciona información sobre el cálculo correcto o fallido
- Visualización del criterio de cálculo en el modelo de RFEM/RSTAB
- Optimización automática de la sección
- Lista de partes con estudio de las cantidades
- Exportación de datos a MS Excel
- Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
- Cálculos de resistencia al fuego en la norma seleccionada según:
-
EN 1995-1-2
-
SIA 265:2012 + SIA 265-C1:2012
-
según DIN 4102-22:2004
-
- Importación de longitudes de pandeo del módulo adicional RF-STABILITY/RSBUCK
- Cálculo de barras de sección variable según el ángulo de corte de la fibra definido previamente
- Cálculo de cumbreras y análisis de tensiones de tracción transversales para cumbreras definidas
- Cálculo de barras y conjuntos de barras de forma curva
RF-TIMBER Pro | Características
![Modelo de elementos finitos de una conexión de acero](/es/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Rigideces del muro de panel de madera](/es/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![KB 001848 | Cálculo de pilares de madera según la norma NDS 2018 en RFEM 6](/es/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![KB 001825 | Servicio web y API para análisis de fases de construcción](/es/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)

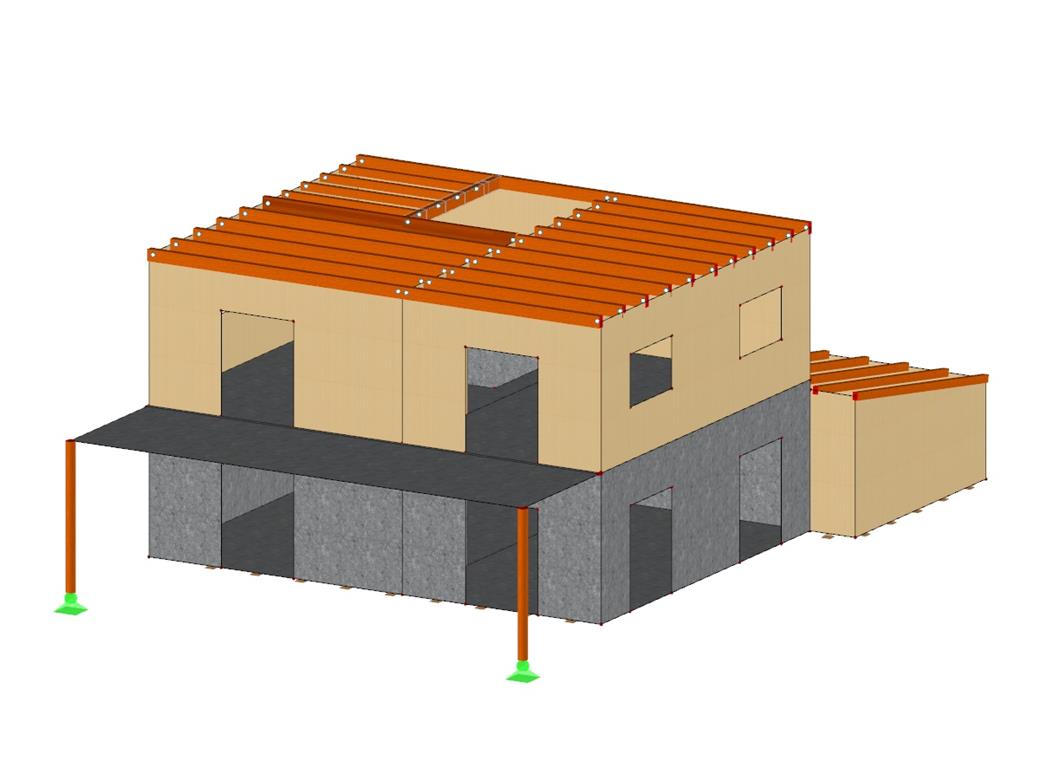

![Edificio de CLT](/es/webimage/007907/2498209/Inked2020-07-15_09_45_51-CLT_Building__LI.jpg?mw=512&hash=9263ecda553a0b8940ef7e889b5a7f657be2bdf8)
- Integración completa en RFEM/RSTAB con importación de toda la información relevante y esfuerzos internos
- Para el cálculo según EN 1995-1-1, están disponibles los siguientes Anejos Nacionales:
-
DIN EN 1995-1-1/NA:2013-08 (Alemania)
-
ÖNORM B 1992-1-1: 2018-01 (Austria)
-
NBN EN 1992-1-1 ANB: 2010 (Bélgica)
-
BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
-
EN 1992-1-1 DK NA: 2013 (Dinamarca)
-
SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
-
NF EN 1992-1-1/NA: 2016-03 (Francia)
-
I S. EN 1995-1-1/NA:2010-03 (Irlanda)
-
UNI EN 1992-1-1/NA: 2007-07 (Italia)
-
LVS EN 1995-1-1/NA:2012-05 (Letonia)
-
LST EN 1995-1-1/NA:2011-10 (Lituania)
-
LU EN 1995-1-1/NA:2011-09 (Luxemburgo)
-
NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
-
NS EN 1995-1-1/NA:2010-05 (Noruega)
-
PN EN 1995-1-1/NA:2010-09 (Polonia)
-
NP EN 1995-1-1 (Portugal)
-
SR EN 1995-1-1/NB:2008-03 (Rumanía)
-
SS EN 1995-1-1 (Suecia)
-
STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
-
SIST EN 1995-1-1/A101:2006-3 (Eslovenia)
-
UNE EN 1995-1-1/AN:2016-04 (España)
-
CSN EN 1995-1-1/NA:2007-09 (República Checa)
-
BS EN 1995-1-1/NA:2009-10 (Reino Unido)
-
CYS EN 1995-1-1/NA:2011-02 (Chipre)
-
- Amplia biblioteca de materiales conforme a las normas EN, SIA y DIN
- Cálculo de secciones circulares, rectangulares y mixtas definidas por el usuario (también híbridas)
- Clasificación específica de una estructura en clases de servicio (SECL) y acciones en clases de duración de carga (CDC)
- Cálculo de barras y conjuntos de barras
- Análisis de estabilidad según el método de la barra equivalente o el análisis de segundo orden
- Determinación de los esfuerzos internos determinantes
- Icono que proporciona información sobre el cálculo correcto o fallido
- Visualización del criterio de cálculo en el modelo de RFEM/RSTAB
- Optimización automática de la sección
- Lista de partes con estudio de las cantidades
- Exportación de datos a MS Excel
- Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
- Cálculos de resistencia al fuego en la norma seleccionada según:
-
EN 1995-1-2
-
SIA 265:2012 + SIA 265-C1:2012
-
según DIN 4102-22:2004
-
- Importación de longitudes de pandeo del módulo adicional RF-STABILITY/RSBUCK
- Cálculo de barras de sección variable según el ángulo de corte de la fibra definido previamente
- Cálculo de cumbreras y análisis de tensiones de tracción transversales para cumbreras definidas
- Cálculo de barras y conjuntos de barras de forma curva
![Representación gráfica del modelo de madera con razón de tensiones](/es/webimage/007011/1589399/000245-es-png-png.png?mw=512&hash=6cbf8077d33bceb9be0bd169bdadd6d0e2f89474)
Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Cada valor intermedio se enumera, haciendo que las comprobaciones de diseño sean transparentes. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras.
Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización. También es posible transferir las secciones optimizadas a RFEM/RSTAB para realizar un nuevo cálculo.
La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.
Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada.
![Parameter des Nationalen Anhangs](/es/webimage/007010/1589378/000244-es-png.png?mw=512&hash=cf8e7be4beefbe413db95f0229fb68845e786942)
El cálculo analiza tracción y compresión a lo largo de la fibra, flexión, flexión y tracción o compresión, y cortante debido al esfuerzo cortante con y sin torsión. Los cálculos proceden al nivel de los valores de tensión de cálculo.
Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha de los vanos interiores y voladizos se determina en situaciones de proyecto características y cuasipermanentes.
Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las comprobaciones de estabilidad individuales. En el caso de barras de sección variable, el ángulo de corte de la fibra se considera en el área de tracción de flexión y compresión de flexión. Si hay una cumbrera definida, el módulo realiza el cálculo de la cumbrera adicionalmente.
![Tabelle 1.1 Basisangaben - Tragfähigkeit](/es/webimage/007009/1589346/000243-en-png-png.png?mw=512&hash=102ff57be94cc7029e8a52071f16dcd96791339f)
Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último, estado límite de servicio y resistencia al fuego. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER Pro. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.
Después de la comprobación de la sección, el módulo determina las clases de duración de carga (CDC) y las clases de servicio (SECL). Es posible asignarlos a los casos de carga y barras seleccionados.
Las secciones combinadas pueden constar de varios materiales. El módulo adicional RF-/TIMBER Pro realiza cálculos considerando la fibra neutra desplazada (en el caso de secciones semirrígidas). Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.
