- 完全集成于 RFEM/RSTAB，可以导入全部相关信息和内力
- 如果按照欧洲规范 EN 1995-1-1 ，则提供以下国家附录:
-
DIN EN 1995-1-1/NA:2013-08（德国）
-
ÖNORM B 1995-1-1:2015-06（奥地利）
-
NBN EN 1995-1-1/ANB:2012-07（比利时）
-
BDS EN 1995-1-1/NA:2012-02（保加利亚）
-
DK EN 1995-1-1/NA:2011-12（丹麦）
-
SFS EN 1995-1-1/NA:2007-11（芬兰）
-
NF EN 1995-1-1/NA:2010-05（法国）
-
I S。 EN 1995-1-1/NA:2010-03（爱尔兰）
-
UNI EN 1995-1-1/NA:2010-09（意大利）
-
LVS EN 1995-1-1/NA:2012-05（拉脱维亚）
-
LST EN 1995-1-1/NA:2011-10（立陶宛）
-
LU EN 1995-1-1/NA:2011-09（卢森堡）
-
NEN-EN 1995-1-1/NB:2007-11（荷兰）
-
NS EN 1995-1-1/NA:2010-05（挪威）
-
PN EN 1995-1-1/NA:2010-09（波兰）
-
NP EN 1995-1-1（葡萄牙）
-
SR EN 1995-1-1/NB:2008-03（罗马尼亚）
-
SS EN 1995-1-1（瑞典）
-
STN EN 1995-1-1/NA:2008-12（斯洛伐克）
-
SIST EN 1995-1-1/A101:2006-3（斯洛文尼亚）
-
UNE EN 1995-1-1/AN:2016-04（西班牙）
-
CSN EN 1995-1-1/NA:2007-09（捷克）
-
BS EN 1995-1-1/NA:2009-10（英国）
-
CYS EN 1995-1-1/NA:2011-02（塞浦路斯）
-
- 符合欧洲规范 EN、SIA 和 DIN 的大量材料库
- 圆形、矩形和自定义组合截面设计（包括混合）
- 结构在使用等级（SECL）和荷载持续时间等级（LDC）中的作用的特定分类
- 杆件和多杆件设计
- 稳定性分析按照等效杆件法或者二阶分析方法进行
- 确定主导内力
- 提供有关设计成功或失败信息的图标
- 在 RFEM/RSTAB 模型中显示计算结果可视化云图
- 自动优化截面
- 部件列表和重量计算
- 导出 MS Excel 格式文件
- 可自由配置炭化时间和炭化速率，以及在进行抗火设计时自由选择炭化面
- 所选规范的抗火验算是按照：
-
EN 1995-1-2
-
SIA 265:2012+ SIA 265-C1:2012
-
按照 DIN 4102-22:2004
-
- 从附加模块 RF-STABILITY/RSBUCK 导入屈曲长度
- 按照之前定义的 cuft-grain 角设计变截面
- 屋脊设计并横向拉应力分析
- 弯曲杆件和多杆件设计
RF-/TIMBER Pro | 产品特性
持续: 01:10:25 min
持续: 00:49:22 min
.png?mw=350&hash=154cfb9bf427390b9a61c822d106bf243d0c64e8)
持续: 00:02:51 min
常见问题和解答 (FAQ)
持续: 00:00:46 min
持续: 00:00:59 min
常见问题和解答 (FAQ)
持续: 00:00:56 min
持续: 00:53:57 min
持续: 01:05:10 min
持续: 01:24:40 min
按照规范 DIN 18800 第二部分的规定，弯扭屈曲会分别进行验算。 弯曲屈曲设计通常在框架平面内进行，对平面结构进行应力分析，按照二阶效应理论，同时考虑设计荷载和预变形。
根据弹性-弹性方法，在定义的边界条件和荷载作用下，对从整个结构中分离出来的单个杆件进行弯扭屈曲设计。
RF-/FE-LTB 根据模型和荷载通过描述弯屈曲、扭转屈曲和弯扭屈曲的荷载系数或者所有失效模式的组合来搜索决定性的失效模式。 然后，模块重新计算以获得需要的操作数。

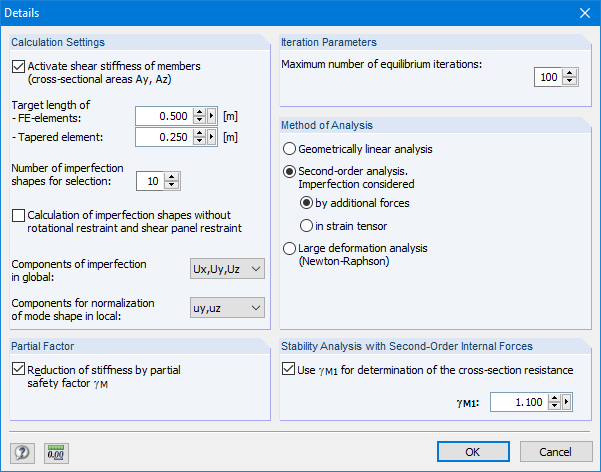

详细设置控制是由于失去失稳（材料为无限弹性属性定义的材料）还是在应力限制下计算临界荷载系数。
用户可以从中定义有限元单元的大小。 此外，您可以修改分项系数 γM。 在 RF-/FE-LTB 中，迭代参数适用于所有常见模型，但是也可以单独进行调整。
在各个输入窗口中全面而简单的选项有助于显示结构：
节点支座
- 每个节点的支座类型是可以编辑的。
- 可以在每个节点上定义翘曲刚度。 使用输入的参数自动确定最终的翘曲弹簧。
弹性杆件基础
- 对于弹性杆件支座，可以手动输入弹簧常数。

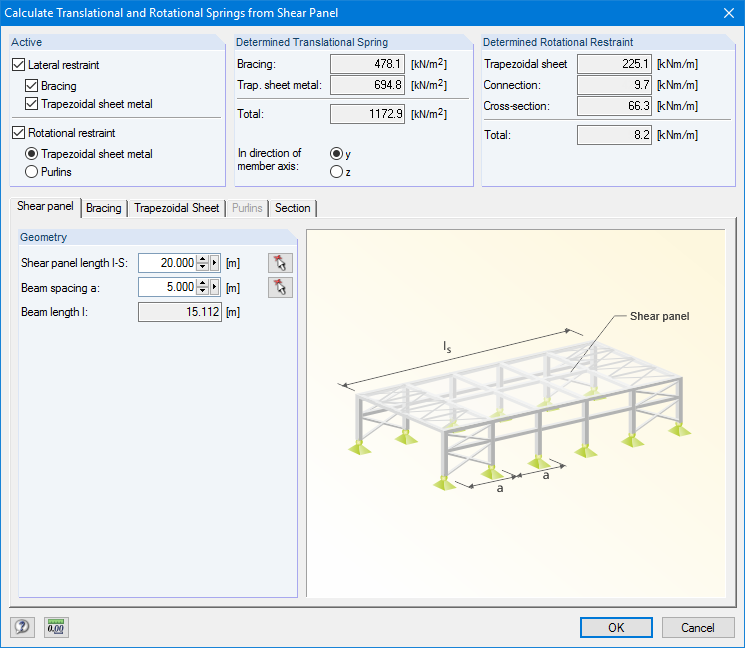

- 用户也可以使用不同的选项来定义应力蒙皮的转动和平移弹簧。
杆端弹簧
- RF-/FE-LTB 会自动计算各个弹簧常数。 您可以根据不同的对话框和详细的对话框和详细的图片来创建平动弹簧（连接组件）、转动（转动）弹簧通过连接柱子或翘曲加劲肋（可用类型：端部板、槽钢截面、角钢、连接柱子、截面）。
杆端铰
- 如果在 RFEM/RSTAB 中没有为该组杆件定义杆端铰，那么您可以直接在附加模块 RF-/FE-LTB 中进行定义。
荷载分区
- 在单独的窗口中显示所选荷载工况和组合的节点和杆件荷载。 在那里您可以编辑、删除或添加它们。
缺陷
- RF-/FE-LTB 会通过缩放最低特征向量来自动设置缺陷。
在计算后，显示变形、内力、支座反力和应力。 因为在模块中考虑了翘曲扭转，所以还会提供翘曲双力矩图，以及一次和二次扭矩图。 稳定性分析根据计算过程中的缺陷情况确定临界荷载系数，然后确定 Mki和 Nki 。
除了表格中的结果值外，还会显示相应的截面图。 在 RFEM/RSTAB 中，在杆件模型中的不同结果用不同颜色突出显示。 您可以修改颜色和分配的值。
根据杆件集的结果图可以有针对性地进行评估。 此外，所有的中间值都可以显示。 最后，所有表格都可以导出到 MS Excel 或 CSV 文件中。 在对话框中包含必要的导出数据。
.png?mw=512&hash=7c56a61786d4caf159a4d9e31104703d2074dad9)
- 完全集成在 RFEM/RSTAB，可以导入所有相关的荷载
- 按照弹性-弹性方法进行带有翘曲扭转的一般应力计算
- 平面多杆件的屈曲和弯扭屈曲稳定性验算
- 计算临界荷载系数以及 MKi 或者 NKi （此数值可以在 RF-/LTB 中弹性/塑性验算时使用）
- 任意截面的弯扭屈曲验算（包括 SHAPE-THIN 截面）
- 杆件和多杆件受扭作用验算（例如吊车梁）
- 选择计算承载力系数（临界荷载系数）
- 在渲染的截面上显示振型和扭转形状
- 大量辅助工具计算应力蒙皮和旋转约束（例如：压型板、檩条、支撑）
- 计算单个弹簧，例如：端头板的翘曲弹簧或者柱子的转动弹簧
- 图形选择截面上荷载作用位置（上翼缘、重心、下翼缘或者任意点）
- 在截面上自由设置偏心的点支座和线支座
- 通过特征值分析计算初始转动或者初弯曲值的大小
- 在过渡区由特定的翘曲释放定义相应的翘曲条件
