Vérification des barres et ensembles de barres en bois
Nombre total d'articles : 3
RF-TIMBER Pro | Fonctionnalités
- Intégration complète dans RFEM/RSTAB avec l'import de toutes les informations nécessaires et les forces internes
- Les annexes nationales (AN) suivantes sont disponibles pour la vérification selon l'EN 1995-1-1 :
-
DIN EN 1995-1-1/NA:2013-08 (Allemagne)
-
ÖNORM B 1995-1-1:2015-06 (Autriche)
-
NBN EN 1995-1-1/ANB:2012-07 (Belgique)
-
BDS EN 1995-1-1/NA:2012-02 (Bulgarie)
-
DK EN 1995-1-1/NA:2011-12 (Danemark)
-
SFS EN 1995-1-1/NA:2007-11 (Finlande)
-
NF EN 1995-1-1/NA:2010-05 (France)
-
I S. EN 1995-1-1/NA:2010-03 (Irlande)
-
UNI EN 1995-1-1/NA:2010-09 (Italie)
-
LVS EN 1995-1-1/NA:2012-05 (Lettonie)
-
LST EN 1995-1-1/NA:2011-10 (Lituanie)
-
LU EN 1995-1-1/NA:2011-09 (Luxembourg)
-
NEN EN 1995-1-1/NB:2007-11 (Pays-Bas)
-
NS EN 1995-1-1/NA:2010-05 (Norvège)
-
PN EN 1995-1-1/NA:2010-09 (Pologne)
-
NP EN 1995-1-1 (Portugal)
-
SR EN 1995-1-1/NB:2008-03 (Roumanie)
-
SS EN 1995-1-1 (Suède)
-
STN EN 1995-1-1/NA:2008-12 (Slovaquie)
-
SIST EN 1995-1-1/A101:2006-3 (Slovénie)
-
UNE EN 1995-1-1/AN:2016-04 (Espagne)
-
CSN EN 1995-1-1/NA:2007-09 (République tchèque)
-
BS EN 1995-1-1/NA:2009-10 (Royaume-Uni)
-
CYS EN 1995-1-1/NA:2011-02 (Chypre)
-
- Vaste bibliothèque de matériaux selon les normes EN, SIA et DIN
- Vérification des sections circulaires, rectangulaires et mixtes définies par l'utilisateur (y compris les hybrides)
- Classification spécifique de la structure dans les classes de service (SECL) et actions dans les classes de durée de charge (CDC)
- Vérification de barres et d'ensembles de barres
- Analyse de stabilité selon la méthode de la barre équivalente ou l'analyse du second ordre
- Détermination des efforts internes déterminants
- Icône qui fournit des informations sur les vérifications réussies ou non
- Visualisation du critère de vérification sur le modèle de RFEM/RSTAB
- Optimisation automatique des sections
- Listes de pièces et quantités de matériaux nécessaires
- Export de données vers MS Excel
- Configuration libre du temps de carbonisation et des vitesses de carbonisation, ainsi que le choix libre des côtés de carbonisation pour la vérification au feu
- Vérifications de la résistance au feu dans la norme sélectionnée selon :
-
EN 1995-1-2
-
SIA 265:2012 + SIA 265-C1:2012
-
selon la DIN 4102-22:2004
-
- Importation des longueurs de flambement du module additionnel RF-STABILITY/RSBUCK
- Vérification des barres à inertie variable selon l'angle de la coupe au fil défini précédemment
- Vérification du faîtage et analyse des contraintes de traction transversales pour les faîtages définis
- Vérification des barres et ensembles de barres courbes
RF-TIMBER Pro | résultats
Une fois le calcul terminé, le module affiche les résultats dans des tableaux de résultats clairement organisés. Chaque valeur intermédiaire est répertoriée, ce qui rend les vérifications de calcul explicites. Les résultats sont triés par cas de charge, section, ensemble de barres et barres.
Si l'analyse échoue, les sections concernées peuvent être modifiées dans une optimisation. Les sections optimisées peuvent également être transférées dans RFEM/RSTAB pour un nouveau calcul.

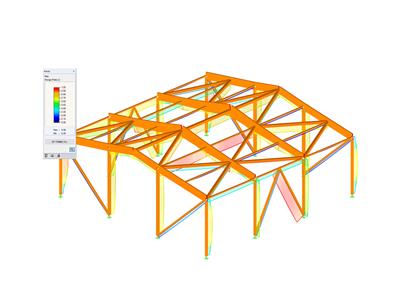

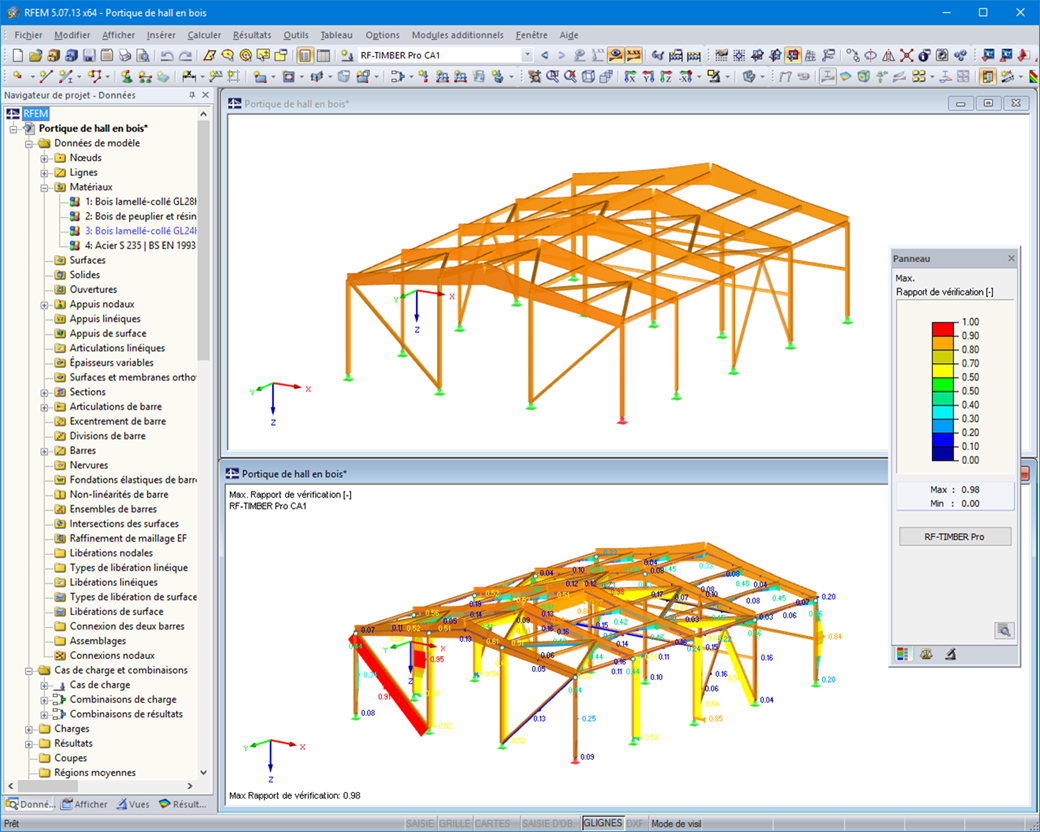

Le rapport de vérification est affiché avec des couleurs différentes dans le modèle RFEM/RSTAB. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section. De plus, les diagrammes de résultats affichés sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée.
En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie.
-
