RFEM 5 | LEGNO CSA: Verifica legno secondo CSA O86

Modulo aggiuntivo per RFEM 5

Come posso aiutarti?

Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?

Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.

Non vedo l'ora di sentirti!

Dott. Ing. Fabio Borriello

CEO di Dlubal Software Srl e Support/Sales Manager

+39 051 9525 443

[email protected] Fai una domanda

Prezzi

modulo aggiuntivo RFEM 5
RF-TIMBER CSA

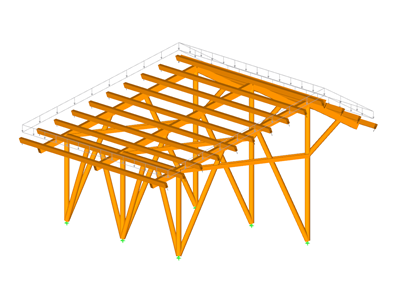

Il modulo aggiuntivo RF-TIMBER CSA esegue la verifica allo stato limite ultimo, allo stato limite di esercizio e alla resistenza al fuoco secondo la norma canadese per le strutture in legno. Include il metodo di verifica Canada Limit States Design (LSD).

Oltre all'analisi delle tensioni, RF-TIMBER CSA esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Inoltre, è possibile utilizzarlo per la verifica dello stato limite di esercizio e della resistenza al fuoco.

Progettazione di aste e set di aste in legno secondo la normativa canadese CSA O86-19

Totale voci: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)

RF-/TIMBER CSA | Caratteristiche

Progettazione di aste e di aste continue per trazione, compressione, flessione, taglio e forze interne combinate
Analisi di stabilità per instabilità flesso-torsionale e instabilità secondo il metodo dell'asta equivalente o l'analisi del secondo ordine
Progetto allo stato limite di esercizio con limitazione degli spostamenti generalizzati
Libera configurazione del tempo di carbonizzazione e delle velocità di carbonizzazione, nonché libera scelta dei lati di carbonizzazione per la verifica contro l'incendio
Progetto delle trave rastremate e curvate di legno lamellare incollato
Banca dati dei materiali e biblioteca delle sezioni trasversali canadesi
Inserimento definito dall'utente di sezioni trasversali rettangolari e circolari
Ottimizzazione automatica delle sezioni trasversali
Importazione delle lunghezze libere di inflessione dal modulo aggiuntivo RF‑STABILITY/RSBUCK
Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
Varie opzioni di filtraggio e ordinamento dei risultati
Considerazione delle condizioni di umidità del legno
Visualizzazione del criterio di progetto nel modello di RFEM/RSTAB
Esportazione dei risultati in MS Excel
Unità metriche e imperiali

RF-/TIMBER CSA | Input

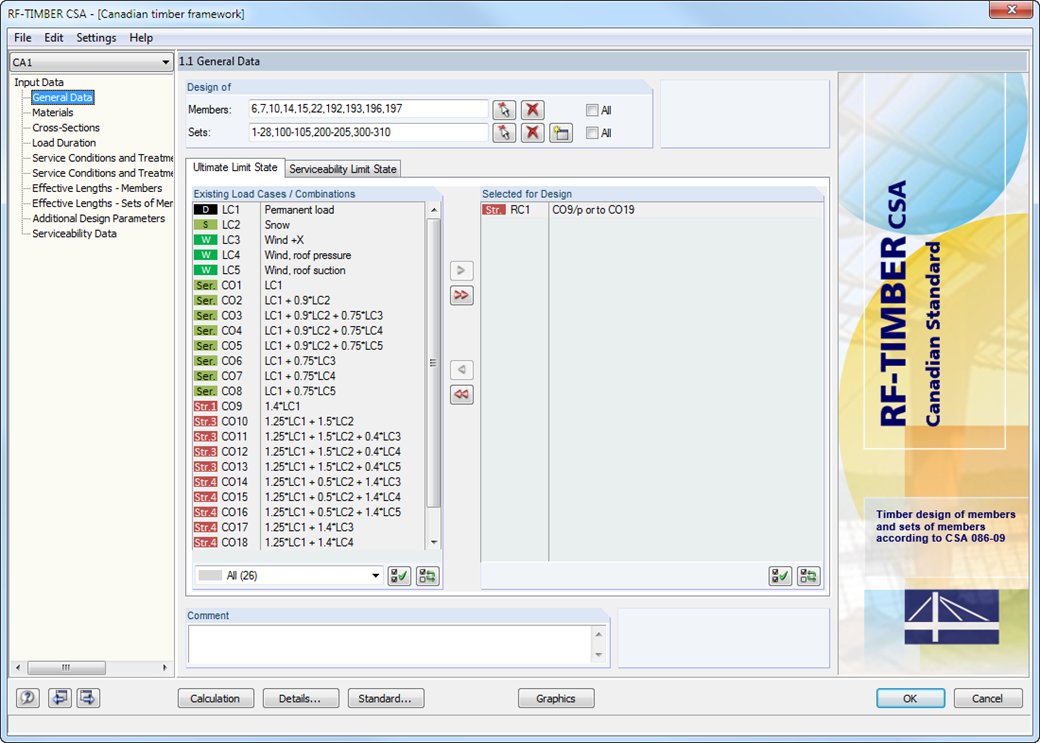

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per la verifica allo stato limite ultimo e di esercizio. I materiali di RFEM/RSTAB sono preimpostati e possono essere modificati in RF-/TIMBER CSA. Le proprietà del materiale indicati nella rispettiva normativa sono memorizzati nella libreria.

Quando si controllano le sezioni trasversali, è possibile specificare se considerare una sezione trasversale selezionata in RFEM/RSTAB o una sezione trasversale modificata. Quindi, è possibile definire le classi di durata del carico, le condizioni di umidità e il trattamento del legno.

L'analisi degli spostamenti generalizzati richiede le lunghezze di riferimento delle aste pertinenti e dei set di aste. Inoltre, è possibile definire una direzione specifica di inflessione, la controfreccia e il tipo di trave.

Per la verifica della resistenza al fuoco, è possibile definire i lati di carbonizzazione di un'asta o di un set di aste.

RF-/TIMBER CSA | progettazione

Il progetto della resistenza della sezione trasversale analizza la trazione e la compressione lungo la fibratura, la flessione, la flessione e la trazione/compressione, nonché la resistenza a taglio dovuta alla forza di taglio.

La verifica dei componenti strutturali a rischio di instabilità o instabilità laterale viene eseguita secondo il metodo dell'asta equivalente e considera la compressione assiale sistematica, la flessione con e senza forza di compressione, nonché la flessione e la trazione. L'inflessione delle campate interne e degli sbalzi viene confrontata con l'inflessione massima ammissibile.

Casi di progetto separati consentono un'analisi flessibile e di stabilità di aste, set di aste e carichi.

I parametri rilevanti per la progettazione come l'analisi di stabilità, la durata del carico in caso di incendio, le snellezze delle aste e l'inflessione limite possono essere regolati come desiderato.

RF-/TIMBER CSA | Risultati

Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Tutti i valori intermedi (ad esempio, forze interne determinanti, coefficienti di correzione e così via) possono essere inclusi per rendere il progetto più trasparente. I risultati sono ordinati per caso di carico, sezione trasversale, set di aste e aste. Se l'analisi non riesce, le sezioni trasversali interessate possono essere modificate in un processo di ottimizzazione.

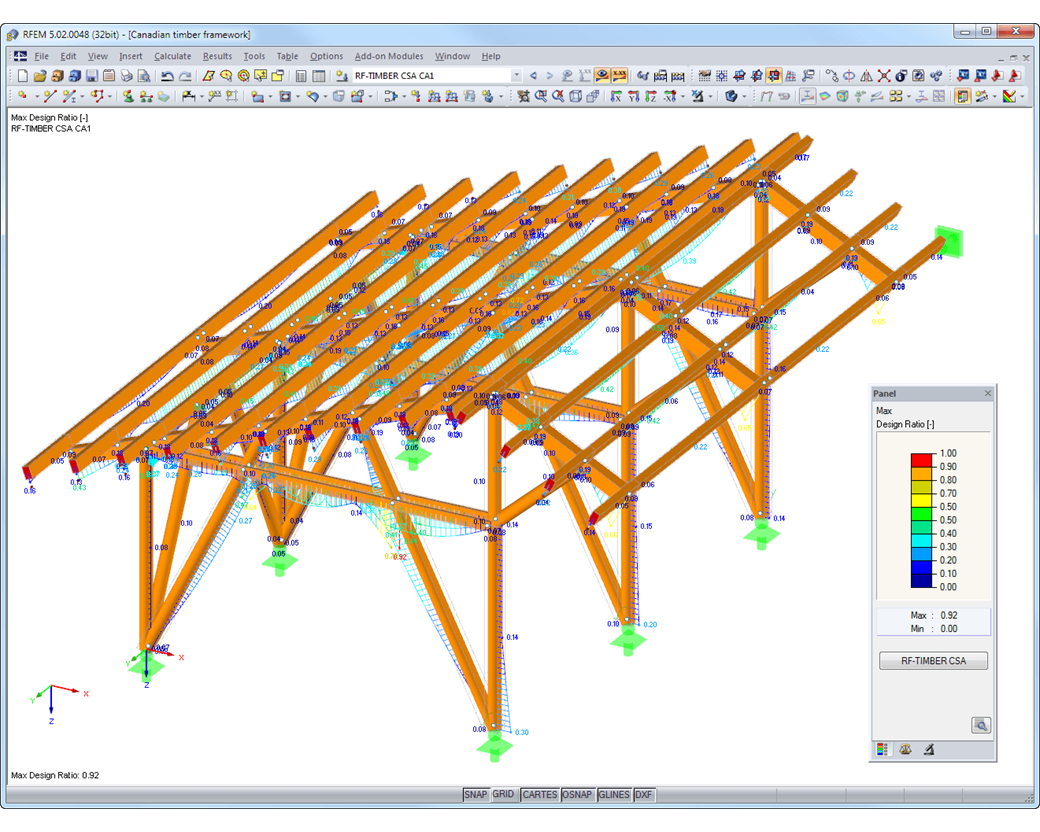

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
