Bemessung von Stäben aus Holz nach CSA O86-19
RF-/HOLZ CSA | Leistungsmerkmale
- Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen

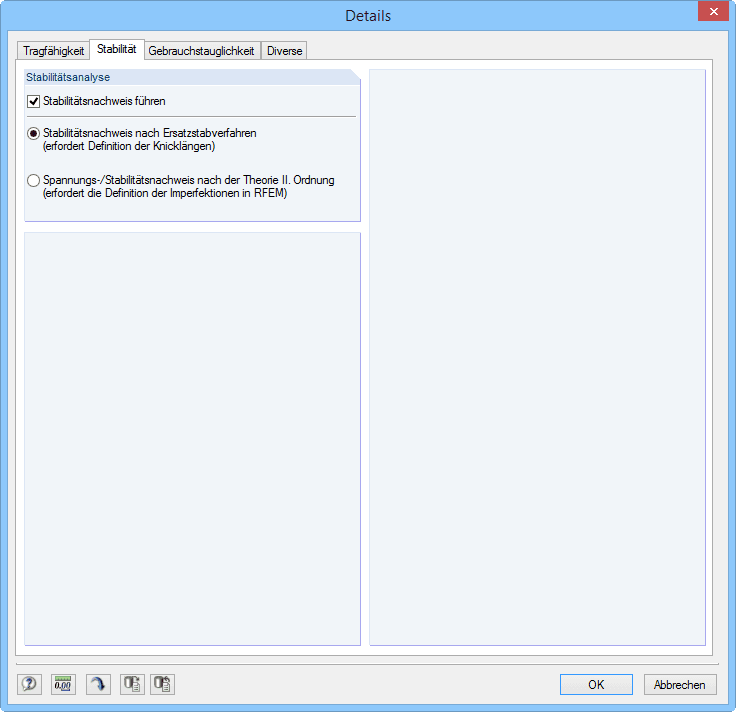

- Stabilitätsnachweise für Biegedrillknicken und Knicken nach dem Ersatzstabverfahren oder nach Theorie II. Ordnung
- Gebrauchstauglichkeitsnachweis in Form einer Durchbiegungsbegrenzung
- Freie Einstellung der Abbranddauer und Abbrandraten sowie freie Wahl der Abbrandseiten bei der Bemessung im Brandfall
- Bemessung von gevouteten und gekrümmten Trägern aus Brettschichtholz
- Kanadische Materialbibliothek und Querschnittsbibliothek
- Benutzerdefinierte Eingabe von Rechteckquerschnitten und Kreisquerschnitten
- Automatische Querschnittsoptimierung
- Optionale Übernahme der Knicklängen aus dem Modul RF-STABIL/RSKNICK
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse
- Berücksichtigung der Holzfeuchtebedingungen
- Visualisierung der Auslastung am RSTAB/RFEM-Modell
- Datenexport zu MS Excel
- Einheiten metrisch und imperial
RF-/HOLZ CSA | Eingabe

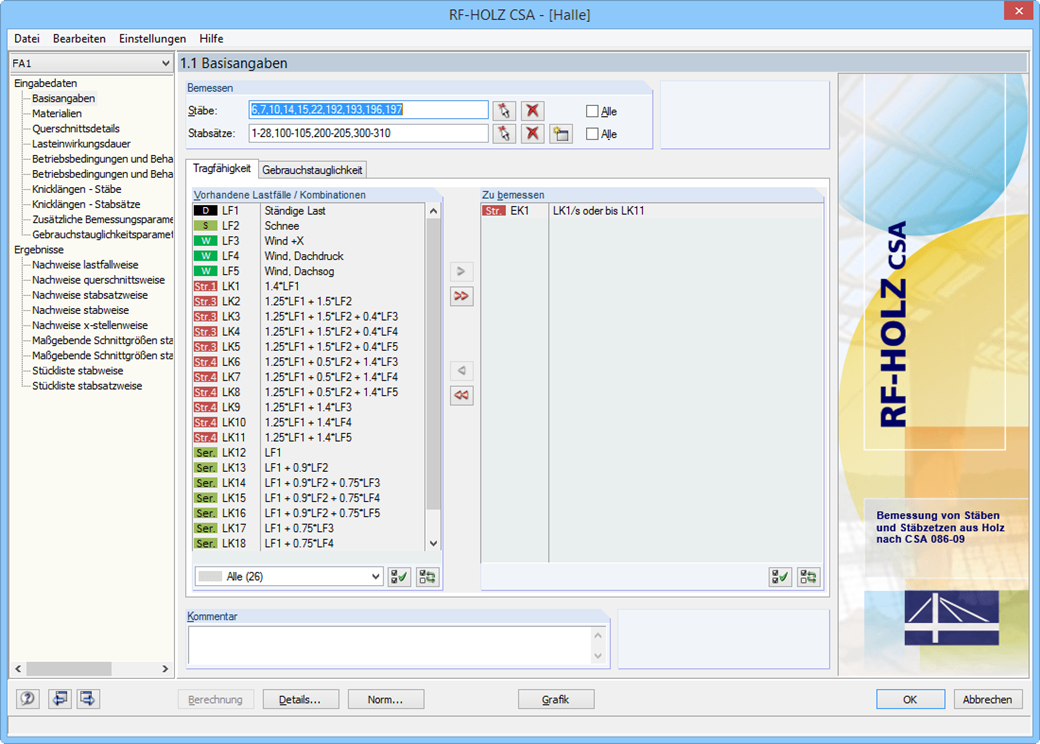

Nach dem Aufruf des Moduls sind die zu bemessenden Stäbe/Stabsätze, Lastfälle, Last- oder Ergebniskombinationen für die Nachweise der Tragfähigkeit und der Gebrauchstauglichkeit festzulegen. Die Materialien aus RFEM/RSTAB sind voreingestellt, können in RF-/HOLZ CSA jedoch angepasst werden. In der Bibliothek sind die in der jeweiligen Norm gelisteten Materialkennwerte hinterlegt.
Bei der Überprüfung der Querschnitte kann entschieden werden, ob der in RFEM/RSTAB gewählte Querschnitt oder ein geänderter Querschnitt in der Bemessung berücksichtigt werden soll. Nach der Überprüfung der Querschnitte werden die Klassen der Lasteinwirkungsdauer, die Holzfeuchtebedingungen und der Holzschutz festgelegt.
Für den Verformungsnachweis sind die Bezugslängen der relevanten Stäbe und Stabsätze angegeben. Dabei kann die Richtung des Ausweichens, eine Überhöhung und der Trägertyp berücksichtigt werden.
Soll eine Bemessung im Brandfall stattfinden, können anschließend die Abbrandseiten stab- bzw. stabsatzweise festgelegt werden.
RF-/HOLZ CSA | Bemessung
Beim Nachweis der Querschnittstragfähigkeit werden Zug und Druck in Faserrichtung, Biegung, Biegung und Zug/Druck sowie Schub aus Querkraft analysiert.
Für den Nachweis knick- und kippgefährdeter Bauteile nach dem Ersatzstabverfahren werden planmäßiger mittiger Druck, Biegung mit und ohne Druckkraft sowie Biegung und Zug berücksichtigt. Es wird die Durchbiegung für Innenfelder und Kragträger ermittelt und der maximal erlaubten Durchbiegung gegenübergestellt.
Separate Bemessungsfälle gestatten eine flexible Analyse für ausgewählte Stäbe, Stabsätze und Einwirkungen sowie für die einzelnen Stabilitätsuntersuchungen.
Bemessungsrelevante Parameter wie z. B. Stabilitätsbemessung, Einwirkungsdauer im Brandfall, Stabschlankheiten, Grenzdurchbiegung können wie gewünscht angepasst werden.
RF-/HOLZ CSA | Ergebnisse
Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben. Alle Zwischenwerte (z. B. Maßgebende Schnittgrößen, Anpassungsfaktoren…) lassen sich abgreifen, wodurch die Nachweise transparent werden. Die Ergebnisse werden nach Lastfällen, Querschnitten, Stabsätzen und Stäben geordnet ausgewiesen. Wird der Nachweis nicht erbracht, können die betroffenen Querschnitte einen Optimierungsprozess durchlaufen.

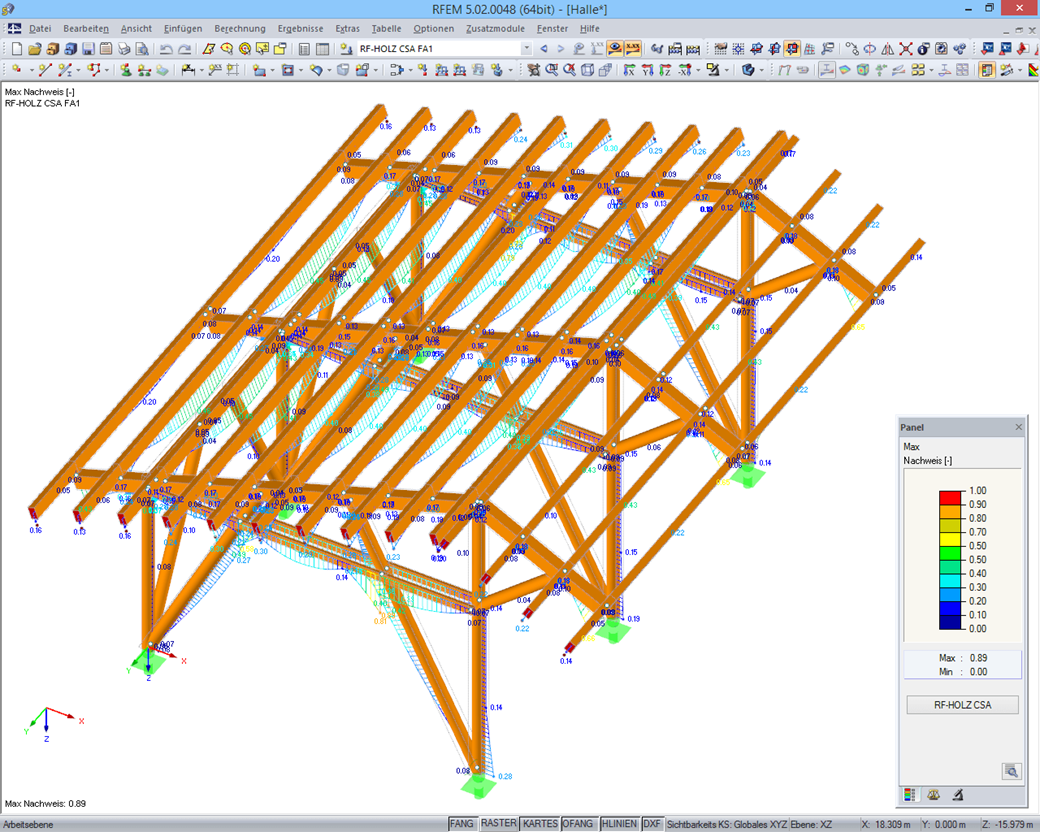

Der Ausnutzungsgrad wird im RFEM/RSTAB-Modell verschiedenfarbig dargestellt. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen. Die gezielte Auswertung wird auch über die Darstellung der Ergebnisverläufe am Stab oder Stabsatz gewährleistet.
Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
