modulo aggiuntivo RFEM 5
RF-TIMBER NBR

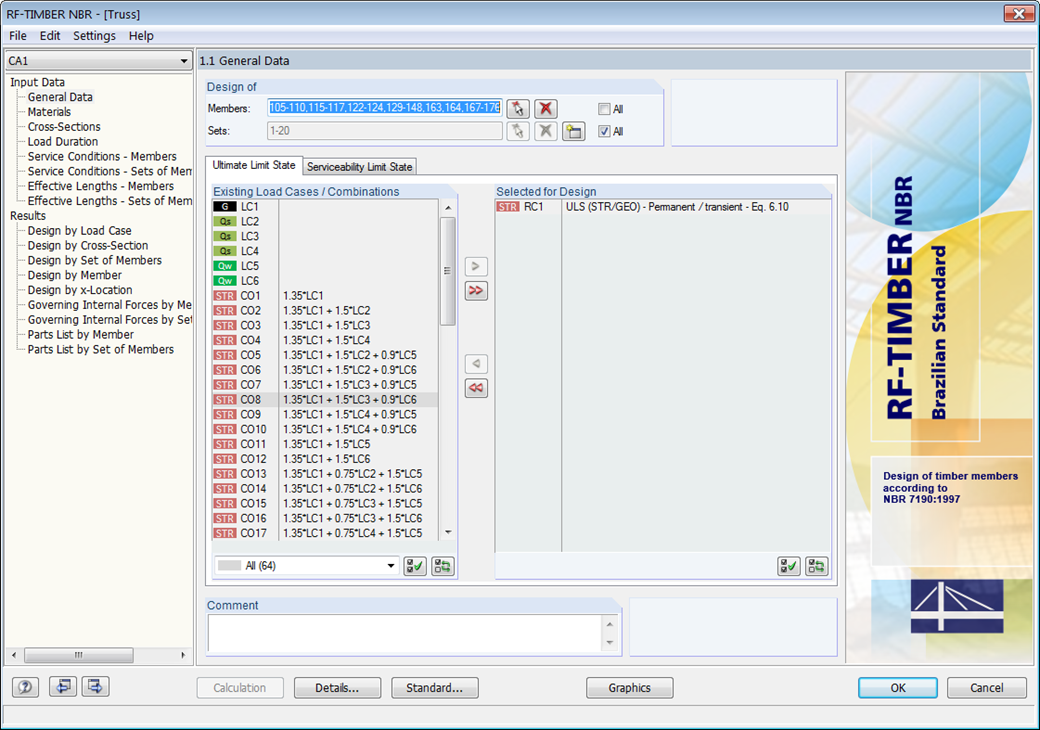

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per la verifica allo stato limite ultimo e di esercizio. I materiali sono preimpostati in RFEM/RSTAB, ma si possono adattare in RF-/TIMBER NBR. La libreria comprende le proprietà del materiale della norma relativa.

Quando si verificano le sezioni trasversali, si può decidere se per la progettazione si vorranno prendere in considerazione la sezione trasversale selezionata in RFEM/RSTAB o una sezione trasversale modificata. Quindi, è possibile definire le classi di durata del carico, le condizioni di umidità e il trattamento del legno.

Per l'analisi degli spostamenti generalizzati, vengono specificate le lunghezze di riferimento delle aste e dei set di aste pertinenti. Quindi, è possibile considerare la direzione degli spostamenti, la contro freccia e il tipo di trave.

Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Tutti i valori intermedi (ad esempio, forze interne determinanti, coefficienti di correzione e così via) possono essere inclusi per rendere il progetto più trasparente. I risultati sono ordinati per caso di carico, sezione trasversale, set di aste e aste.

Se l'analisi non riesce, le sezioni trasversali interessate possono essere modificate in un processo di ottimizzazione. È anche possibile trasferire le sezioni trasversali ottimizzate a RFEM/RSTAB per un nuovo calcolo.

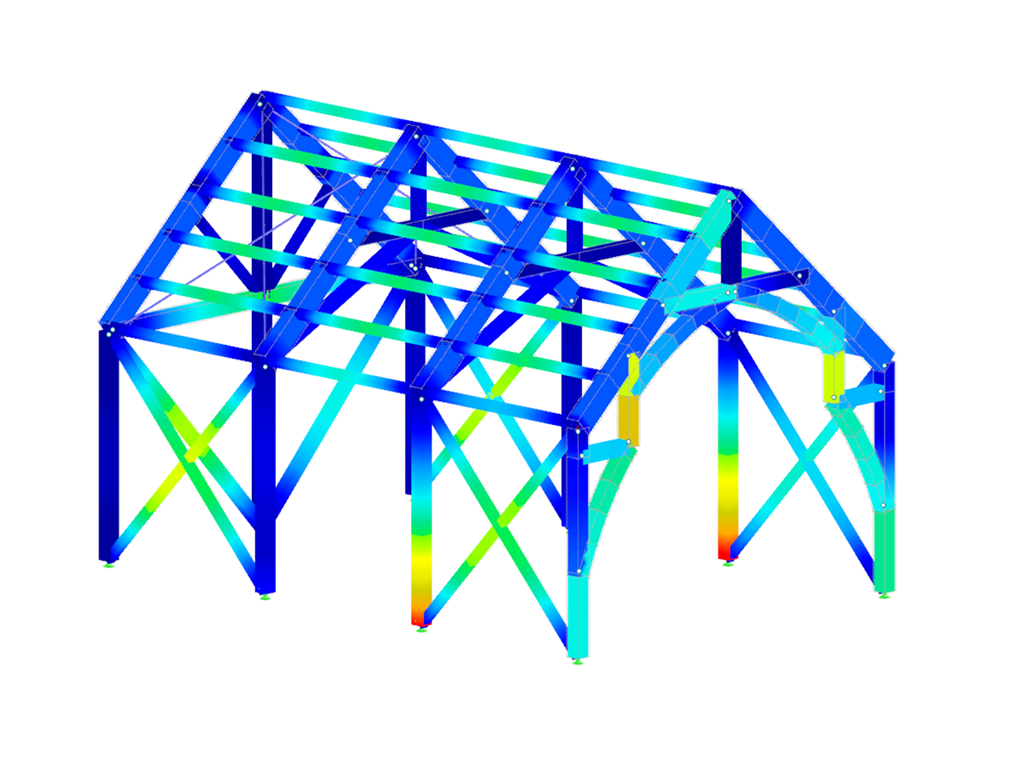

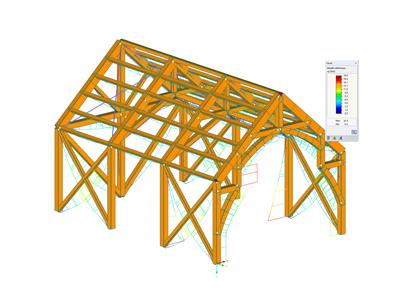

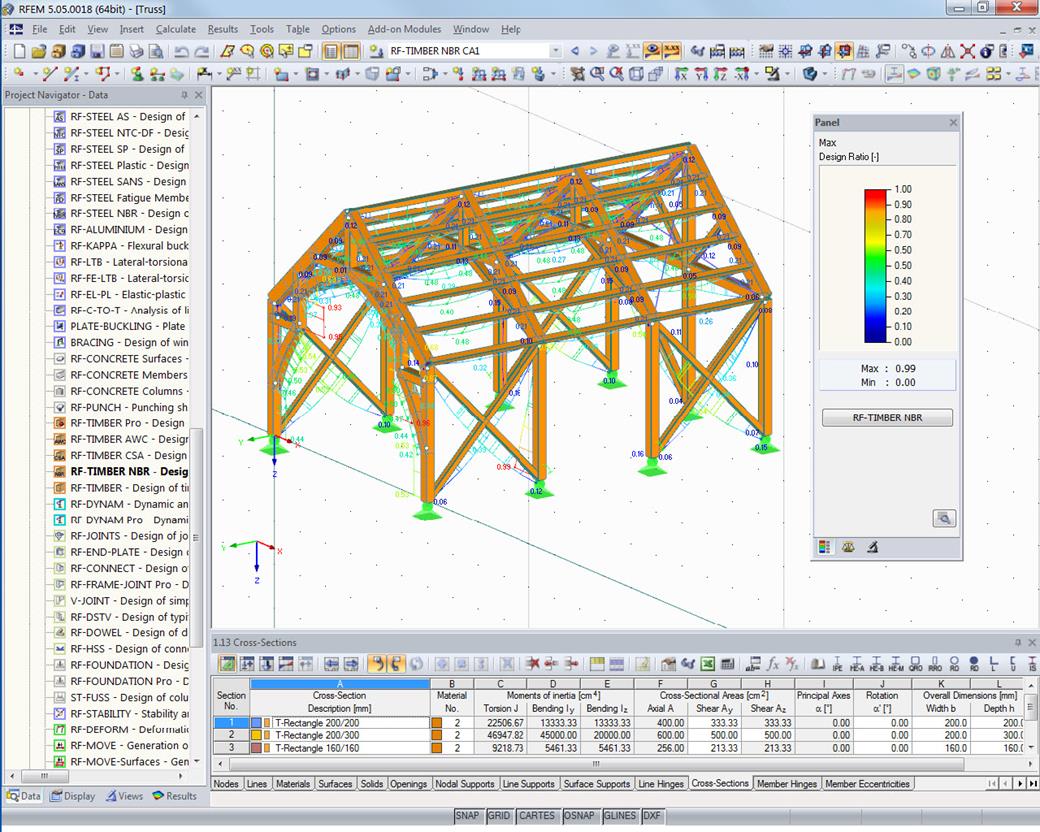

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per i singoli progetti.
