Módulo adicional para o RFEM 5
RF-TIMBER NBR

O primeiro passo consiste em definir as barras/conjuntos de barras, casos de carga, combinações de cargas ou combinações de resultados que devem ser considerados para a verificação dos estados limite último e de utilização. Os materiais do RFEM/RSTAB estão predefinidos, no entanto, podem ser ajustados no RF‑/TIMBER NBR. Na biblioteca estão armazenadas as propriedades do material da respetiva norma.

Na verificação das secções, é possível optar entre adotar a secção selecionada no RFEM/RSTAB ou considerar uma secção modificada para o dimensionamento. Após a verificação das secções, são atribuídas as classes de duração do carregamento, as condições de humidade e a preservação da madeira.

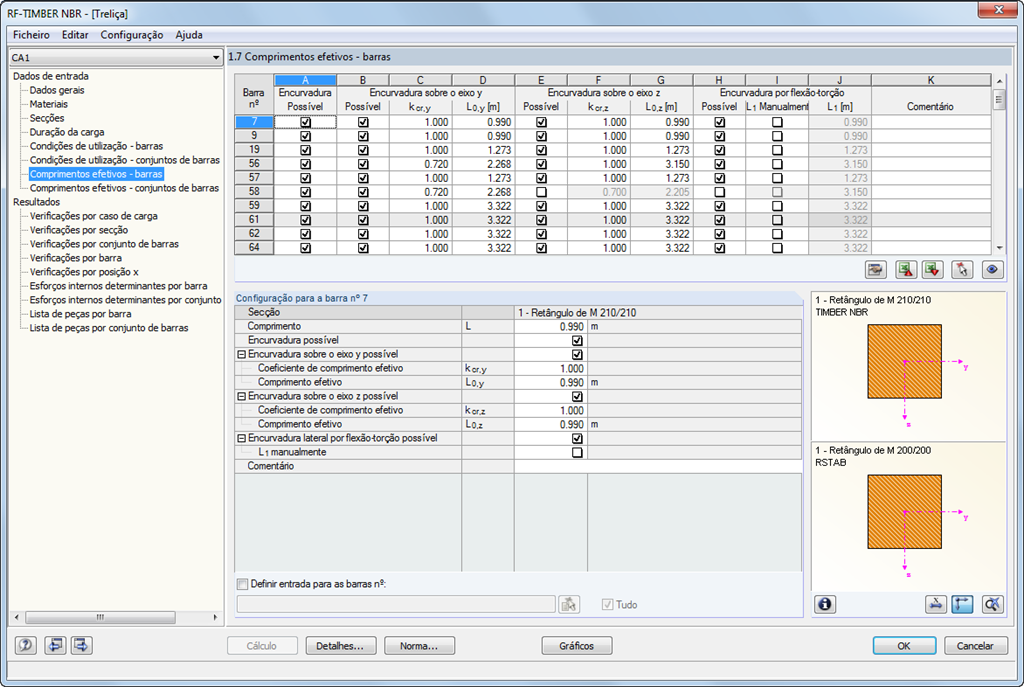

Para a verificação da deformação, têm de ser especificados os comprimentos de referência das barras ou conjuntos de barras relevantes, Ao mesmo tempo, pode ser considerada a direção da deformação, uma contra-flecha e o tipo de viga.

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Todos os valores intermédios (por exemplo, esforços internos determinantes, fatores de ajustamento, etc.) podem ser visualizados, tornando assim as verificações mais transparentes. Os resultados são ordenados por casos de carga, secções, conjuntos de barras e barras.

Se a verificação não for cumprida, as secções afetadas podem ser modificadas num processo de otimização. As secções otimizadas podem de seguida ser transferidas para o RFEM/RSTAB para recalcular a estrutura.

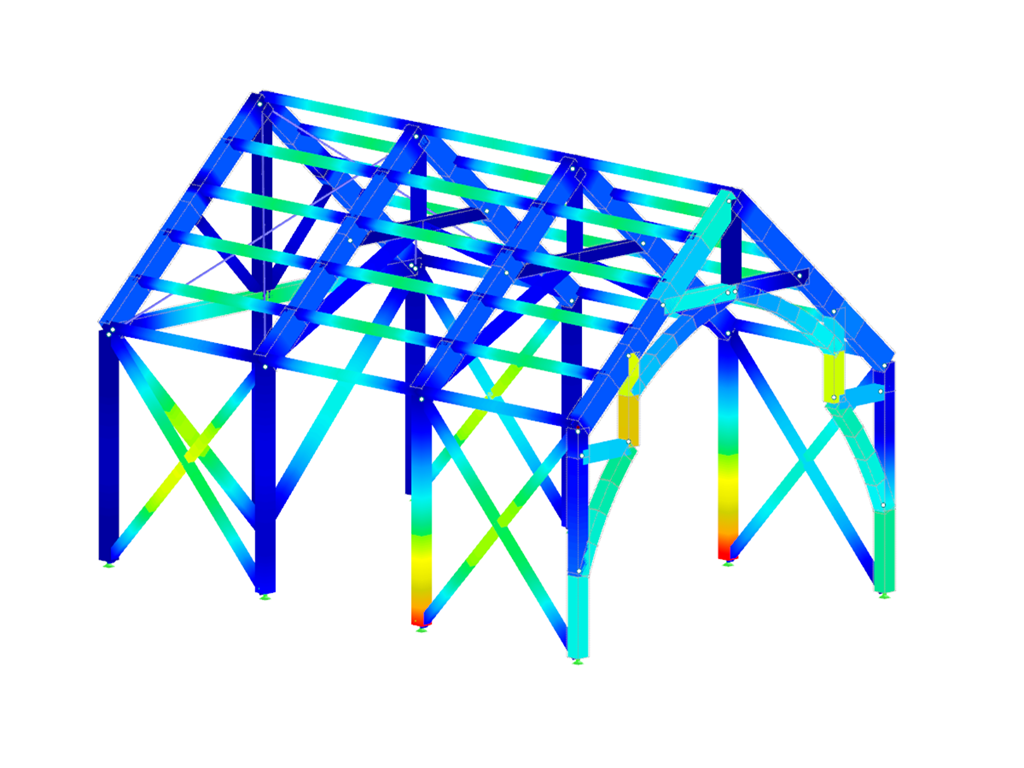

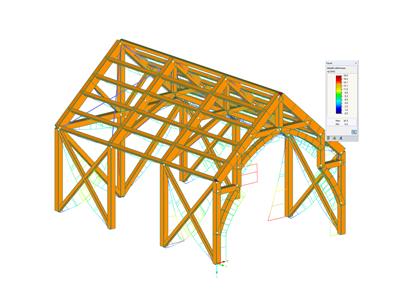

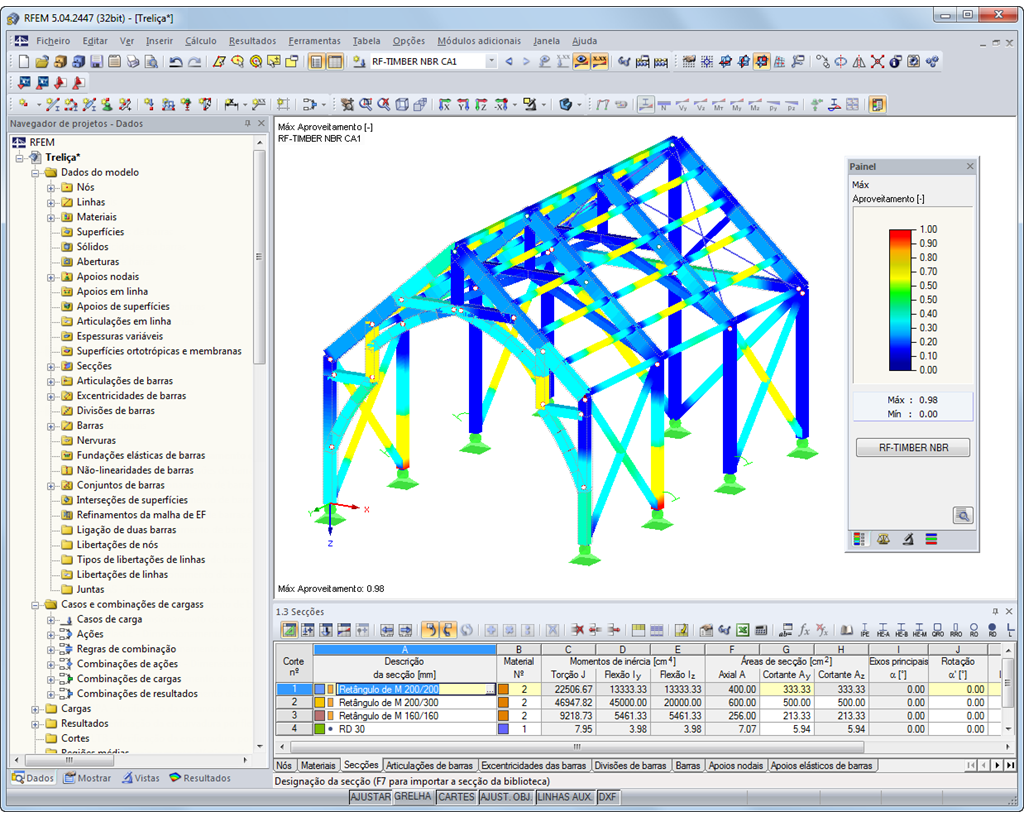

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, Desta forma, pode identificar rapidamente áreas críticas ou sobredimensionadas da secção. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
