RF-TIMBER NBR

RF-TIMBER NBR realiza el cálculo del estado límite último y de servicio según la norma brasileña para estructuras de madera NBR.

El módulo adicional RF-TIMBER NBR incluye una amplia biblioteca de secciones y una biblioteca de materiales ampliable con los valores de resistencia específicos de la norma. Además del análisis de tensiones, RF-TIMBER NBR realiza el análisis de estabilidad de barras según el método de la barra equivalente o el análisis de segundo orden.

Cálculo de barras y conjuntos de barras de madera según NBR 7190-1997

Total de artículos: 4

RF-TIMBER NBR | Características

Integración completa en RFEM/RSTAB con importación de toda la información relevante y esfuerzos internos
Cálculo de barras y barras continuas para tracción, compresión, flexión, cortante y esfuerzos internos combinados
Análisis de estabilidad para pandeo lateral y pandeo según el método de la barra equivalente o el análisis de segundo orden
Diseño de los estados límite de servicio por una limitación de flechas
Biblioteca de materiales y biblioteca de secciones de Brasil
Entrada definida por el usuario de secciones rectangulares y circulares
Optimización de secciones con opción de transferencia a RFEM o RSTAB
Opción de importar longitudes eficaces (efectivas) desde el módulo adicional RSBUCK o RF-STABILITY.
Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones, posición x o por caso de carga, carga y combinación de resultados
Consideración de las condiciones de humedad de la madera
Visualización del criterio de diseño en el modelo de RFEM/RSTAB
Exportación de datos a MS Excel

RF-TIMBER NBR | Entrada

Después de iniciar el módulo, es necesario seleccionar las barras, conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados que se quiera considerar para los diseños de los estados límite últimos, así como también los estados límite de servicio. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER NBR. Las propiedades del material enumeradas en la norma respectiva se incluyen en la biblioteca de materiales.

En la comprobación de las secciones, es posible decidir si se considera para el diseño la sección seleccionada en RFEM/RSTAB, o una sección modificada. Luego, puede definir las clases de duración de carga, las condiciones de humedad en servicio y el tratamiento de la madera.

Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.

Ventana 1.7 Longitudes eficaces - Barras

RF-TIMBER NBR | cálculo

El cálculo de la resistencia de la sección analiza la tracción y la compresión a lo largo de la fibra, la flexión y la tracción/compresión combinadas así como el esfuerzo debido al esfuerzo cortante.

Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha de los vanos interiores y voladizos se compara con la flecha máxima admisible.

Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las comprobaciones de estabilidad individuales.

Los parámetros relevantes para el cálculo, como el tipo de análisis de estabilidad, las esbelteces de las barras y las flechas límite, se pueden ajustar libremente.

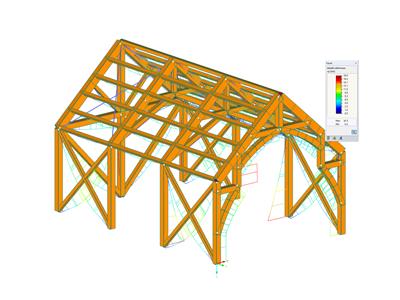

Renderizado 3D con relación de tensiones

RF-TIMBER NBR | Resultados

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Se pueden incluir todos los valores intermedios (por ejemplo, los esfuerzos internos determinantes, los factores de ajuste, etc.) para que el cálculo sea más transparente. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras.

Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización. También es posible transferir las secciones optimizadas a RFEM/RSTAB para un nuevo cálculo.

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Además, los diagramas de resultados que se muestran en la barra o conjunto de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión específicamente para los cálculos individuales.
