Дополнительный модуль к RFEM 5
RF-TIMBER NBR

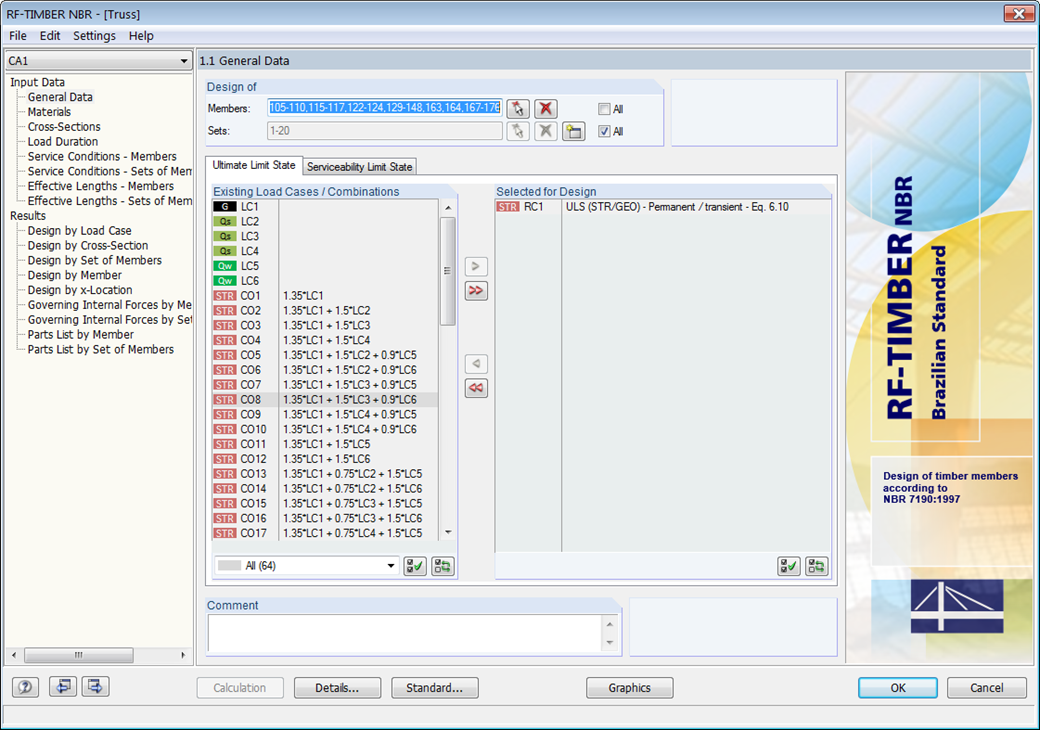

После запуска дополнительного модуля, необходимо выбрать стержни/блоки стержней, загружения, сочетания нагрузок и расчетные сочетания для расчета по предельному состоянию по несущей способности и пригодности к эксплуатации. Материалы из RFEM/RSTAB заданы по умолчамию, но они могут быть изменены в RF-/TIMBER NBR. Характеристики материалов из соответствующих норм включены в базу данных материалов.

При проверке сечений можно решить, будут ли учитываться сечения, выбранные в RFEM/RSTAB или модифицированные сечения. После проверки сечения задаются классы длительности нагрузки, условия влажности и обработки древесины.

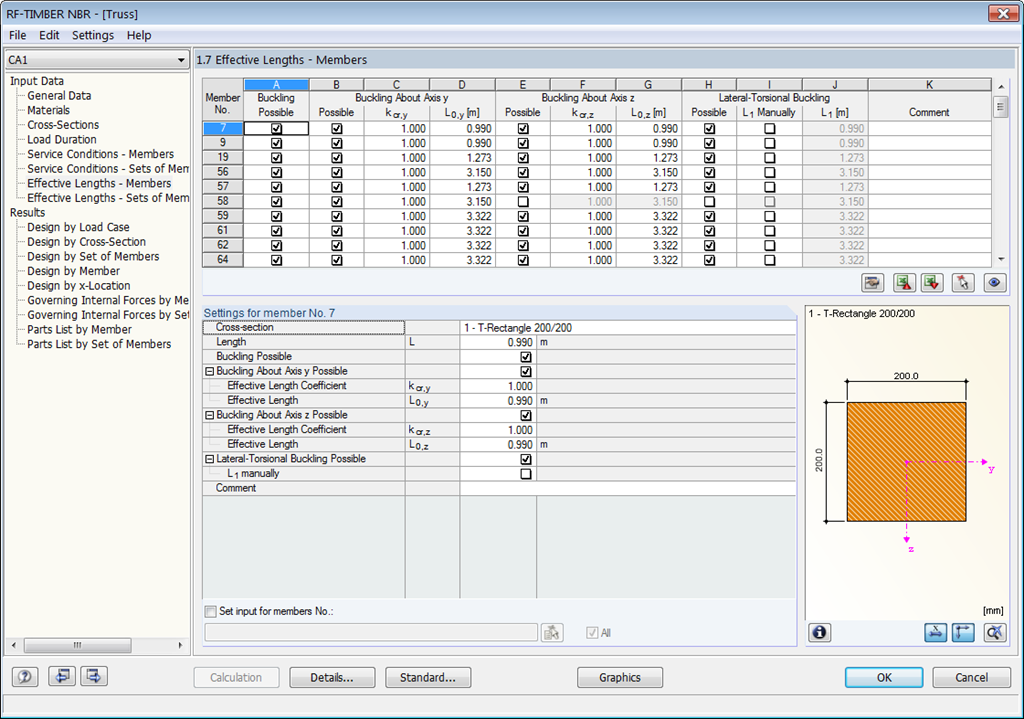

Для расчета деформаций необходимо указать расчетные длины соответствующих стержней и блоков стержней. Кроме того, можно учесть направление прогиба, строительный подъем и тип балки.

После завершения расчета, модуль отображает результаты в наглядных таблицах результатов. Могут быть включены все промежуточные значения (например, определяющие внутренние силы, поправочные коэффициенты и т.д.), что делает расчет более прозрачным. Результаты сортируются по загружениям, сечениям, блокам стержней и стержням.

Если расчет выполнить не удалось, затронутые сечения могут быть изменены в процессе оптимизации. Также возможна передача оптимизированных сечений в RFEM/RSTAB для нового расчета.

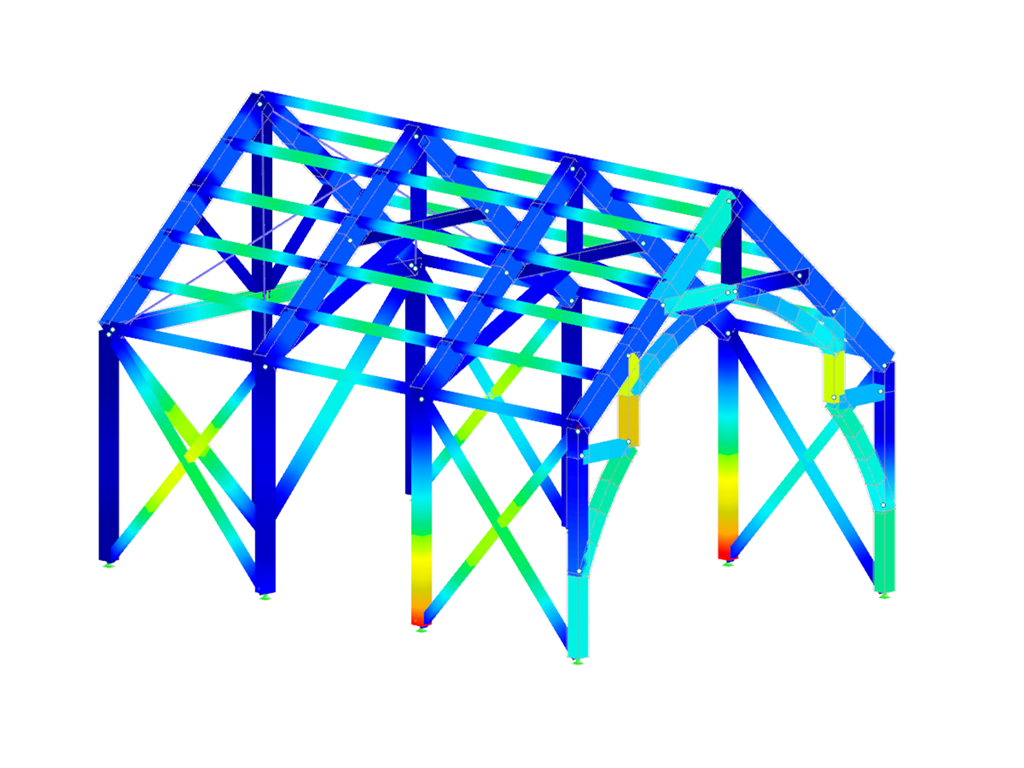

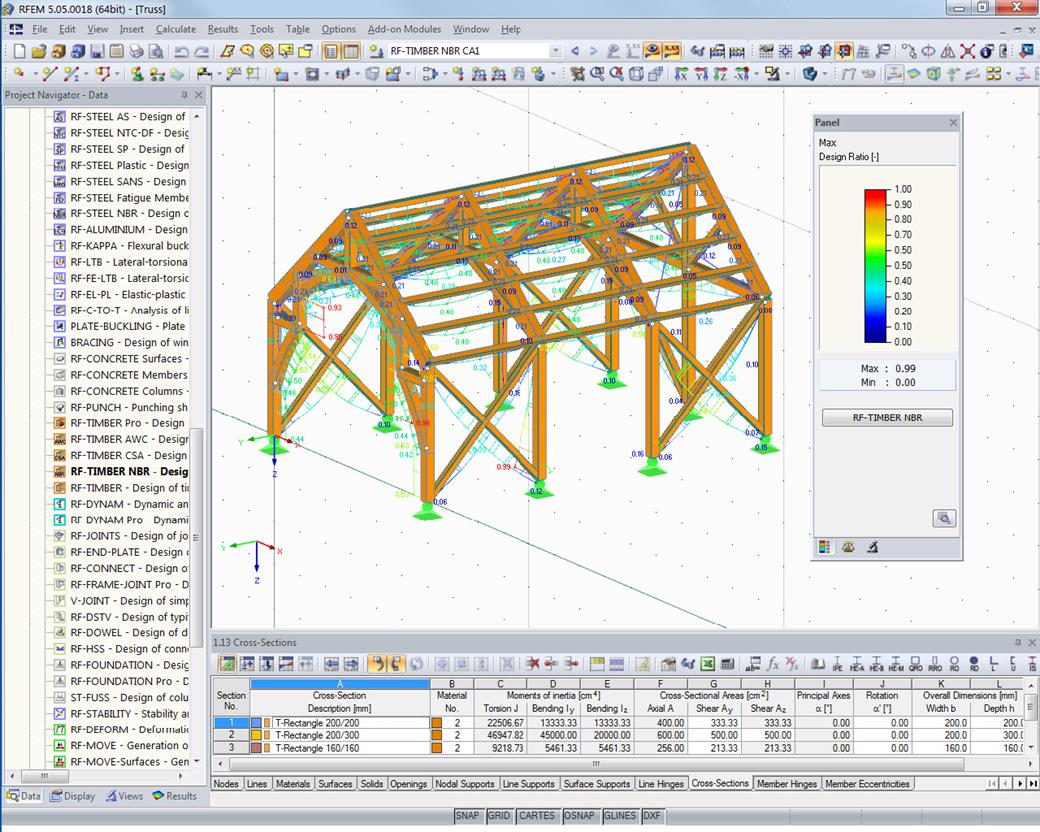

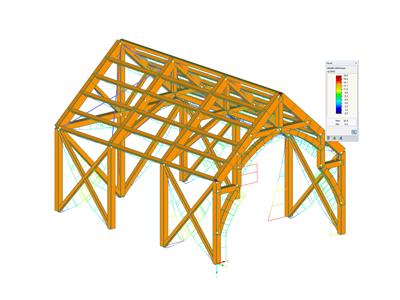

Расчетное соотношение в модели RFEM/RSTAB представлено различными цветами. Таким образом, можно быстро определить критические или малозагруженные области сечений. Кроме того, возможность подробного анализа обеспечивают диаграммы результатов, изображенные на стержне или блоке стержней.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Содержание протокола и степень подробности результатов могут быть выбраны индивидуально для отдельных расчетов.
