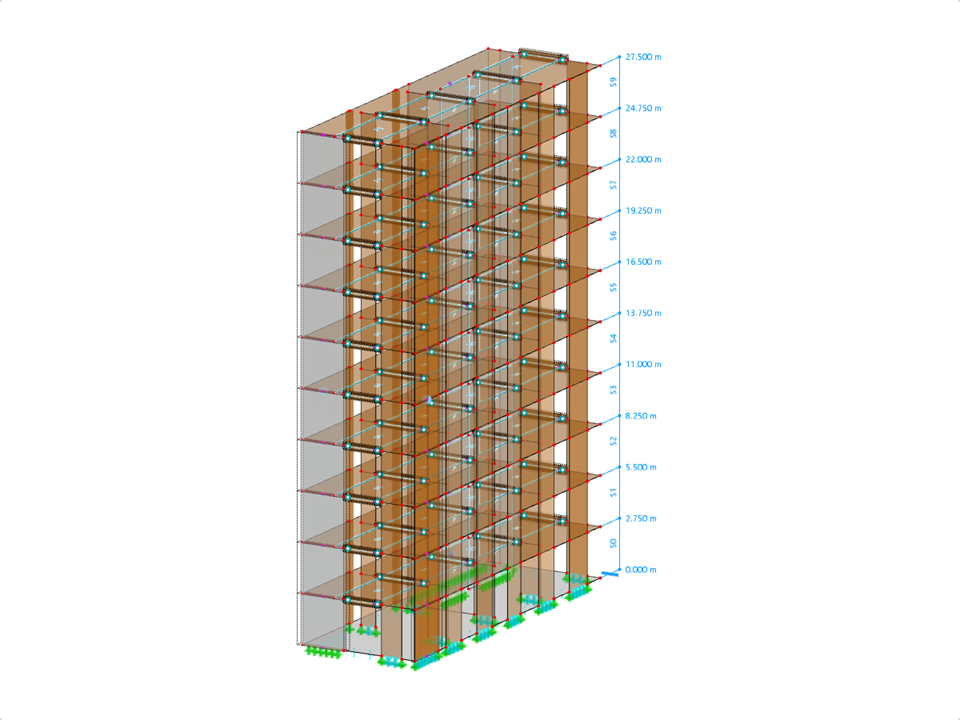

Modello 004906 | Edificio multipiano in legno | CSA O86:19
  • Descrizione
  • Recensioni (0)

Un edificio 3D a più piani in legno incluso il progetto CLT sec. secondo CSA O86:19.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Edificio multipiano in legno | CSA O86:19

Numero di nodi 621
Numero di linee 1094
Numero di aste 150
Numero di superfici 201
Numero di solidi 0
Numero di casi di carico 3
Nr. di combinazioni di carico 10
Nr. di combinazioni di risultati 0
Peso totale 701,138 t
Dimensioni (metriche) 19.200 x 27.500 x 6.700 m
Dimensioni (imperiali) 62.99 x 90.22 x 21.98 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
