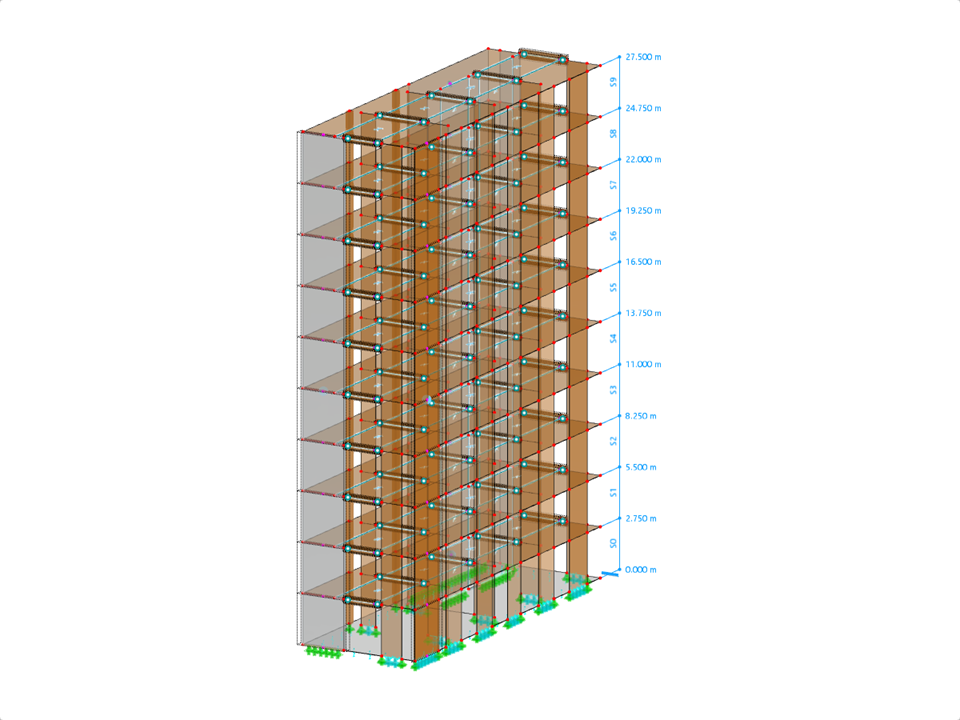

Модель 004906 | Многоэтажное деревянное здание | CSA O86:19
  • Описание
  • Отзывы (0)

Многоэтажное деревянное здание 3D, включая расчет CLT по норме CSA O86:19.

Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Многоэтажное деревянное здание | CSA O86:19

Количество узлов 621
Количество линий 1094
Количество стержней 150
Количество поверхностей 201
Количество тел 0
Количество загружений 3
Количество сочетаний нагрузок 10
Количество расчетных сочетаний 0
Общий вес 701,138 t
Размеры (метрические) 19,200 x 27,500 x 6,700 m
Размеры (имперские) 62.99 x 90.22 x 21.98 feet

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
