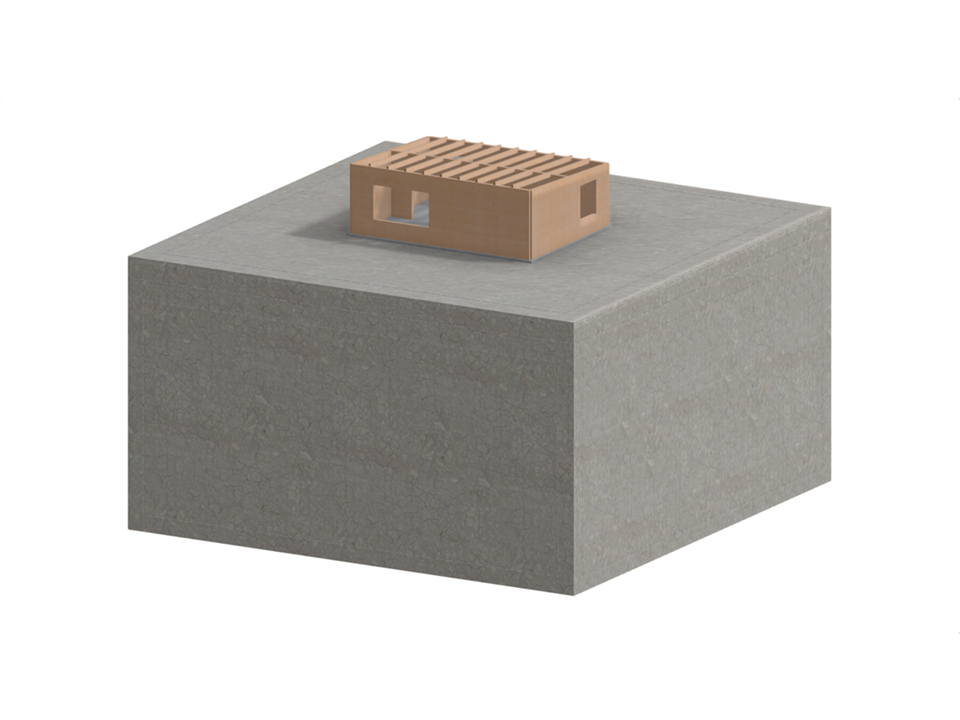

Modello 005479 | Edificio in XLAM su platea di fondazione e terreno
  • Descrizione
  • Recensioni (0)

Il modello mostra un innovativo edificio in legno lamellare a strati incrociati che poggia su una robusta piastra di fondazione e integra un corpo di pavimento portante. La costruzione illustra approcci moderni nella costruzione in legno e ottimizza la trasmissione dei carichi. Con una rappresentazione precisa degli elementi portanti, fornisce preziose informazioni sulle costruzioni edili.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Edificio in X-Lam su piastra di fondazione

Numero di nodi 75
Numero di linee 101
Numero di aste 9
Numero di superfici 17
Numero di solidi 2
Numero di casi di carico 1
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 8672,304 t
Dimensioni (metriche) 20.000 x 13.900 x 20.000 m
Dimensioni (imperiali) 65.62 x 45.6 x 65.62 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
