Per verificare stabilità di aste e set di aste con una sezione trasversale uniforme, è possibile utilizzare il metodo dell'asta equivalente secondo EN 1993-1-1, da 6.3.1 a 6.3.3. Tuttavia, non appena è disponibile una sezione trasversale rastremata, questo metodo non può più essere utilizzato o solo in misura limitata. Il modulo aggiuntivo RF-/STEEL EC3 può riconoscere automaticamente questi casi e passare al metodo generale.

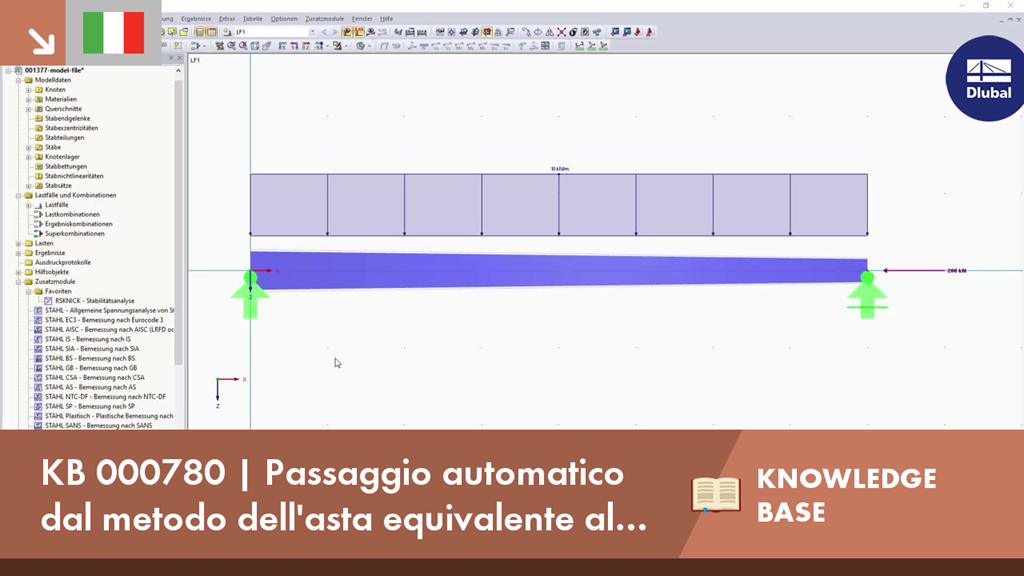

KB 000780 | Passaggio automatico dal metodo dell'asta equivalente al metodo generale ...
Link
Hai delle domande?
![Sistema strutturale e carico](/it/webimage/009829/467904/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Il seguente articolo descrive la verifica di una trave a campata singola soggetta a flessione e compressione, che viene eseguita secondo EN 1993-1-1 nel modulo aggiuntivo RF-/STEEL EC3. Da der Träger als gevouteter Querschnitt ausgeführt ist und es sich damit nicht um ein gleichförmiges Bauteil handelt, ist der Nachweis entweder nach dem Allgemeinen Verfahren nach Abs. 6.3.4 EN 1993-1-1 zu führen oder mittels Theorie II. Ordnung. Beide Möglichkeiten sollen untersucht und verglichen werden, wobei für die Berechnung nach Theorie II. Ordnung ein zusätzliches Nachweisformat mittels Teilschnittgrößenverfahren zur Verfügung steht. Daraus gliedert sich die Bemessung in drei Schritte:Nachweis nach Abs. 6.3.4 EN 1993-1-1 (Allgemeines Verfahren)Nachweis nach Theorie II. Ordnung, elastisch (Wölbkrafttorsionsanalyse)Nachweis nach Theorie II. Ordnung, plastisch (Wölbkrafttorsionsanalyse und Teilschnittgrößenverfahren)
![Sistema della struttura](/it/webimage/009546/467159/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
La seguente struttura è trattata come Esempio IV.10 in [1] "Commento sull'Eurocodice 3". Für die Stütze mit linear veränderlichem Querschnitt ist der Nachweis ausreichender Tragsicherheit (Querschnitts- und Stabilitätsnachweis) zu erbringen. Aufgrund des ungleichförmigen Bauteils muss der Nachweis der Stabilität (aus der Haupttragebene) mit dem Verfahren nach Abschnitt 6.3.4 oder alternativ nach Theorie II. Ordnung geführt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/it/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Metodo generale](/it/webimage/010033/468371/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Oltre alle verifiche di stabilità secondo EN 1993-1-1, sezioni da 6.3.1 a 6.3.3, è possibile applicare il metodo generale secondo EN 1993-1-1, 6.3.4 in RF-/STEEL EC3.
![Caratteristica 002820 | Deformazione plastica limite per le saldature](/it/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
![Componente "Piastra di base"](/it/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
![Caratteristica 002807 | Visualizzazione 3D dei risultati FSM](/it/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
![Verifica delle strutture di acciaio | Panoramica della verifica del sistema resistente alla forza sismica](/it/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
