对于稳定杆件和多杆件杆件的稳定性设计,可以使用按照EN 1993-1-1中6.3.1到6.3.3的等效杆件方法。 但是一旦得到变截面,该方法就不能继续使用,或者只可以在有限的范围内使用。 附加模块RF-/STEEL EC3可以自动识别这种情况,并切换到一般方法。

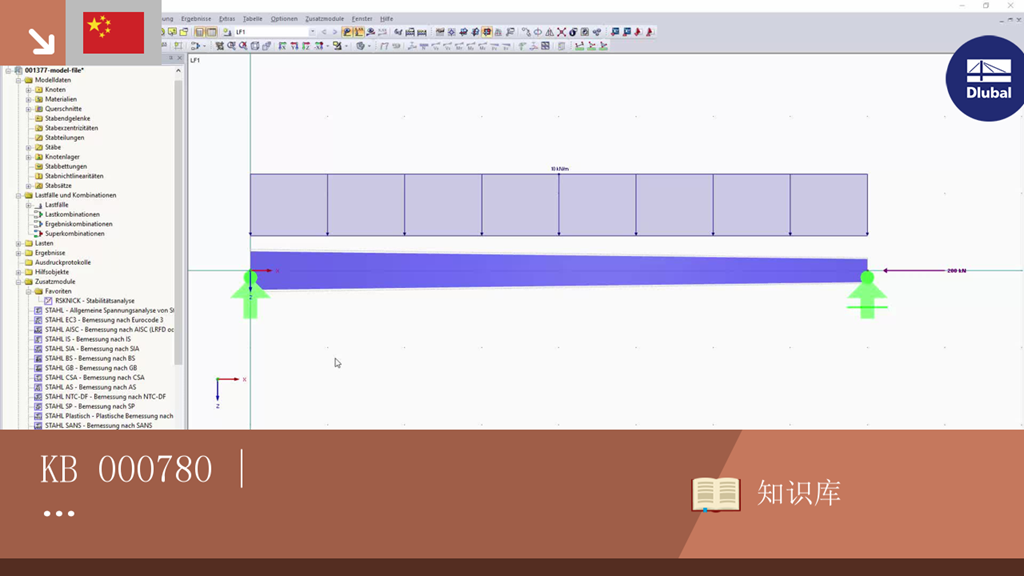

KB 000780 | 从等效杆件方法自动转换为一般方法...
链接
您有什么问题想问的吗?
本文介绍了按照欧洲规范 EN 1993-1-1 在附加模块 RF-/STEEL EC3 中设计一个同时受弯和受压的简支梁。 Da der Träger als gevouteter Querschnitt ausgeführt ist und es sich damit nicht um ein gleichförmiges Bauteil handelt, ist der Nachweis entweder nach dem Allgemeinen Verfahren nach Abs. 6.3.4 EN 1993-1-1 zu führen oder mittels Theorie II. Ordnung. Beide Möglichkeiten sollen untersucht und verglichen werden, wobei für die Berechnung nach Theorie II. Ordnung ein zusätzliches Nachweisformat mittels Teilschnittgrößenverfahren zur Verfügung steht. Daraus gliedert sich die Bemessung in drei Schritte:Nachweis nach Abs. 6.3.4 EN 1993-1-1 (Allgemeines Verfahren)Nachweis nach Theorie II. Ordnung, elastisch (Wölbkrafttorsionsanalyse)Nachweis nach Theorie II. Ordnung, plastisch (Wölbkrafttorsionsanalyse und Teilschnittgrößenverfahren)
下面的结构在 [1] “欧洲规范 3 的评论”中如例 IV.10 所述。 Für die Stütze mit linear veränderlichem Querschnitt ist der Nachweis ausreichender Tragsicherheit (Querschnitts- und Stabilitätsnachweis) zu erbringen. Aufgrund des ungleichförmigen Bauteils muss der Nachweis der Stabilität (aus der Haupttragebene) mit dem Verfahren nach Abschnitt 6.3.4 oder alternativ nach Theorie II. Ordnung geführt werden.
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
除了按照 EN 1993-1-1 中章节 6.3.1 至 6.3.3 进行稳定性验算外,在附加模块 RF-/STEEL EC3 中还可以使用按照 EN 1993-1-1 中 6.3.4 中的一般方法。
