Módulos adicionais para o RFEM 5 – Outros
RFEM 5 Outros módulos adicionais para a criação de análises estruturais. Por exemplo, para gerar imperfeições, análises de estabilidade, dimensionamentos de superfícies laminadas, dimensionamentos plásticos, consideração de fases de construção etc.
módulo adicional RF-DEFORM para o RFEM 5
O módulo adicional RF-DEFORM efetua verificações de deformações para barras individuais ou conjuntos de barras completos e permite definir as deformações limite permitidas individualmente com referência ao sistema não deformado ou às extremidades de barras deslocadas.
O módulo adicional permite realizar verificações de deformações para barras e conjuntos de barras, selecionar elementos a serem dimensionados, relacionar deformações limite com direções de barras, incluir comprimentos ou valores de deformações, realizar verificações de deformações para valores extremos a partir de ações e selecionar Unidades.
Módulo adicional RF-MOVE para o RFEM 5
O módulo adicional RF-MOVE gera casos de carga a partir de cargas móveis em diferentes posições, como, por exemplo, gruas ou veículos em pontes. Na geração destas cargas, também é possível criar uma combinação de resultados envolvente.
Os dados são introduzidos em apenas duas janelas. Em combinação com a geração rápida de casos de carga para o RFEM 5, isto permite poupar muito tempo.

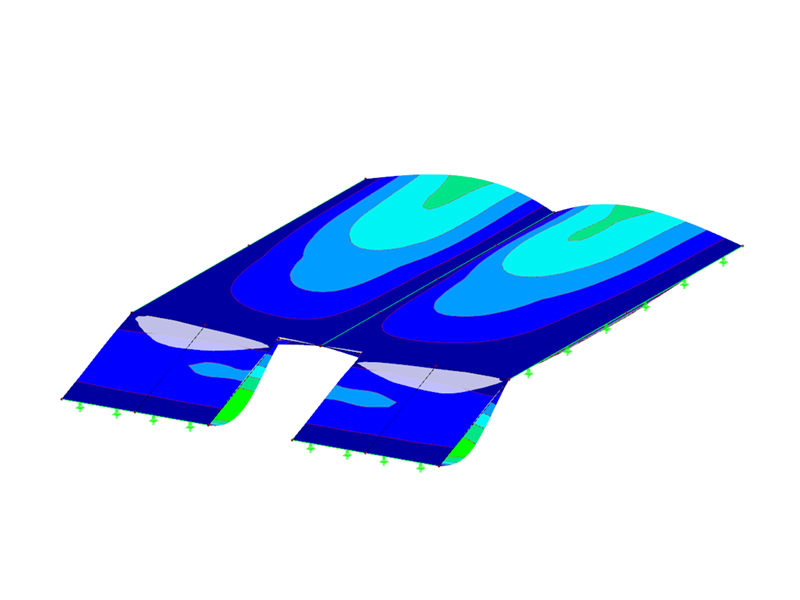

módulo adicional RF-MOVE Surfaces no RFEM 5
O módulo adicional RF-MOVE Surfaces do RFEM 5 permite criar casos de carga a partir de cargas móveis em diferentes posições, como, por exemplo, veículos em pontes. Além disso, o utilizador pode gerar uma combinação de resultados envolvente.
Os dados são introduzidos em quatro janelas. Em combinação com a geração rápida de casos de carga para o RFEM 5, isto permite poupar muito tempo.

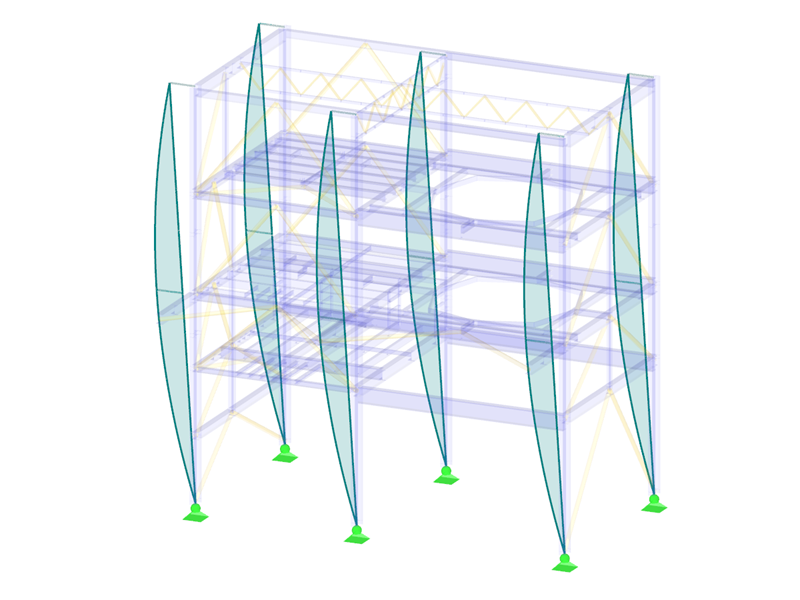

módulo adicional RFEM 5 RF-IMP
O módulo adicional RF-IMP é utilizado para gerar automaticamente imperfeições para cálculos geometricamente não lineares.
Assim, no RFEM 5, durante o cálculo de acordo com a análise de segunda ou de grandes deformações, incluindo a estabilidade, pode ser realizada. Isto aplica-se não apenas a estruturas de pórticos, mas também a modelos com elementos de cascas e sólidos.
módulo adicional RF-STABILITY para o RFEM 5
O RF-STABILITY efetua a análise de estabilidade no RFEM 5 e determina os fatores de carga críticos e os respetivos modos de estabilidade para modelos com elementos de barras, cascas e sólidos. Neste caso, é possível importar forças axiais de casos de carga ou combinações de cargas e o módulo suporta análises de estabilidade não lineares.
O módulo adicional é especializado em verificações de estabilidade através do método dos valores próprios. Permite calcular modelos a partir de elementos de barras, cascas e sólidos e efetua análises de estabilidade não lineares. O módulo adicional contém quatro solucionadores de equações para cálculos eficazes de diferentes modelos e a possibilidade de considerar alterações de rigidez do RFEM 5.
Módulo adicional RF-SOILIN para o RFEM 5

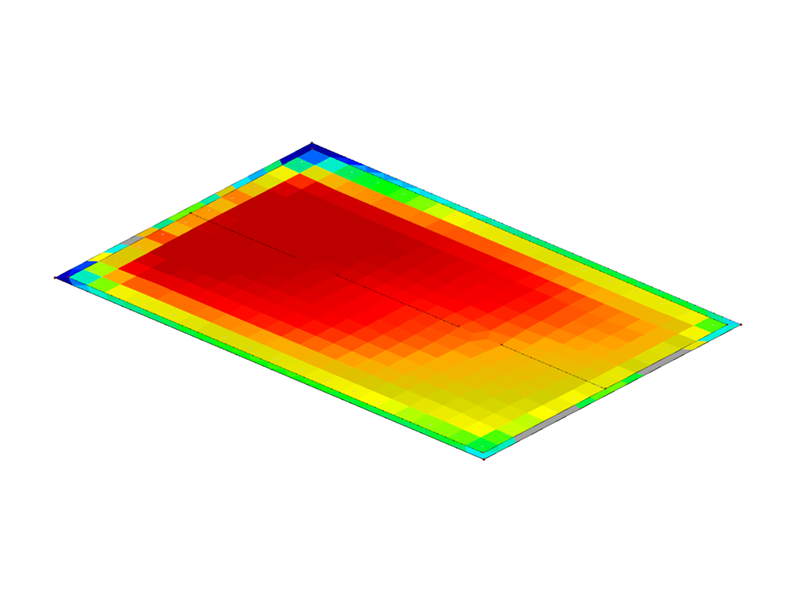

O módulo adicional RF-SOILIN permite a determinação do solo elástico com base na camada de solo e ativa. Trata-se de uma biblioteca expansível de propriedades de solo que considera várias amostras de solo em diferentes locais, dentro e fora do edifício. Além disso, tem em consideração os níveis de água subterrânea e os efeitos de escavações em si, assim como da camada inferior de solo.
Os resultados incluem a determinação de diagramas de tensão e assentamentos, bem como a sua representação gráfica.

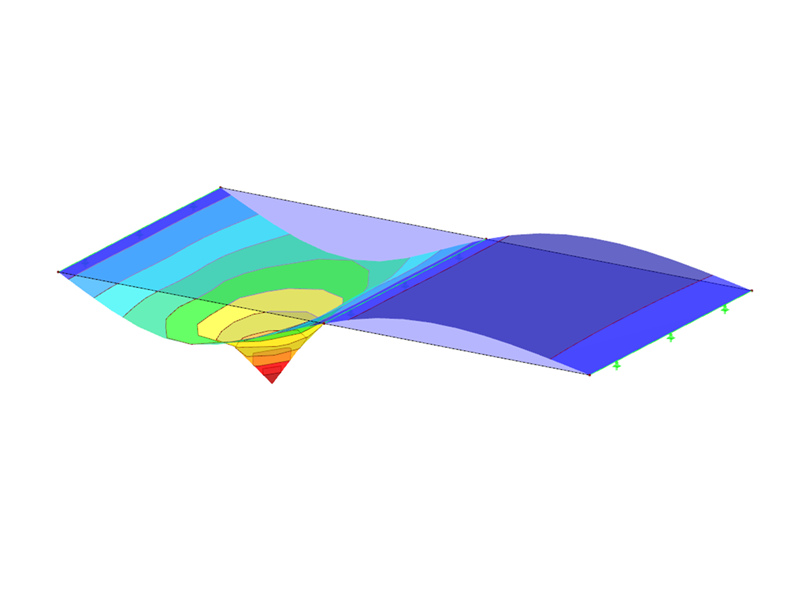

módulo adicional RF-INFLUENCE para o RFEM 5
O RF-INFLUENCE é um módulo adicional para o RFEM 5 que gera linhas e superfícies de influência devido a um esforço interno fixo, tal como força axial, força de corte ou momento fletor.
As linhas e superfícies de influência expressam graficamente como uma carga unitária afeta as reações da seção em todas as posições de carga possíveis do modelo.

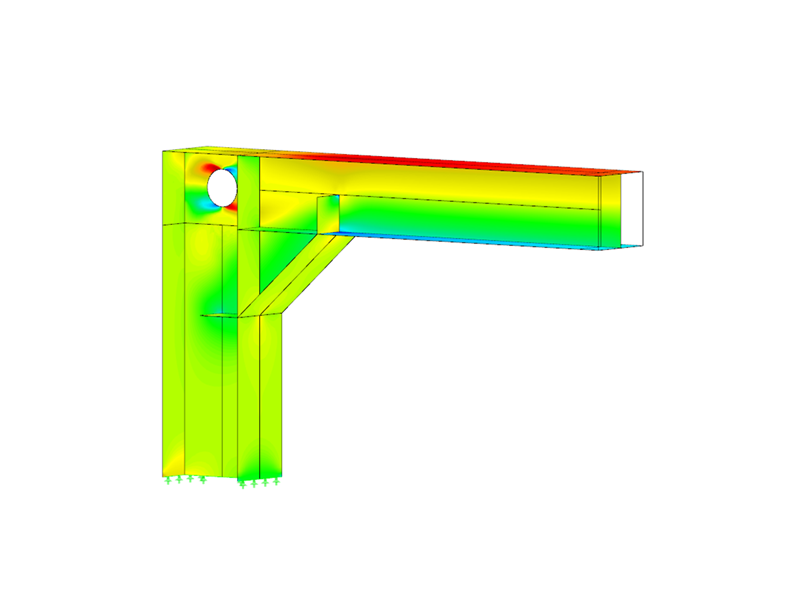

módulo adicional RFEM 5 RF-MAT NL
O módulo adicional RF-MAT NL permite considerar o comportamento de material não linear no RFEM 5.
Existe a opção para acoplar superfícies com os tipos de rigidez "Membrana" e "Membrana-ortotrópico" com os modelos de material "Isotrópico não linear elástico 2D/3D" e "Isotrópico plástico 2D/3D" (é necessário o módulo adicional RF-MAT-NL ) Esta função permite a simulação de um comportamento de deformação não linear de, por exemplo, folhas ETFE.

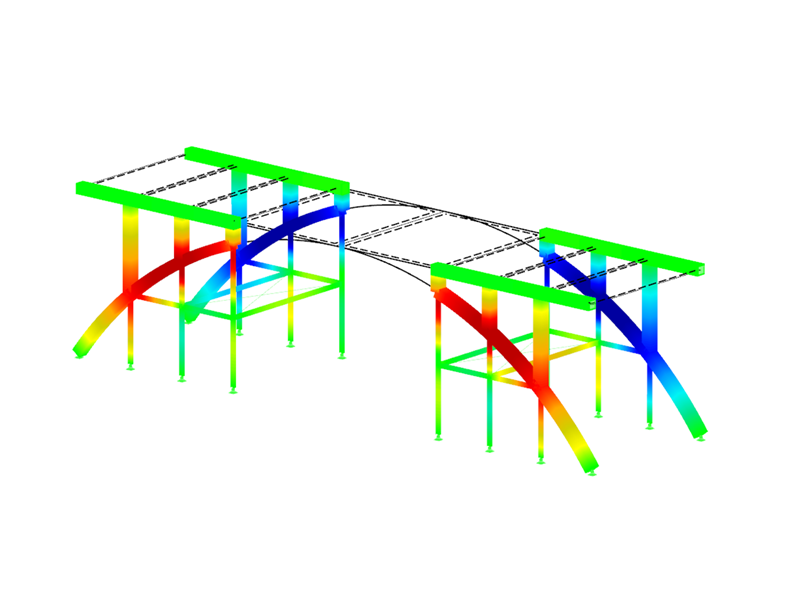

Módulo adicional RFEM 5 RF-STAGES
O RF-STAGES é um módulo adicional com o qual é possível calcular estruturas de barras (no RFEM 5 também estruturas de superfícies e sólidos) tendo em consideração o processo de construção.
Negligenciar a influência do processo de construção pode resultar em erros no cálculo de modelos globais. Com o RF -STAGES, pode analisar essas influências e considerá-las até ao momento do dimensionamento estrutural.

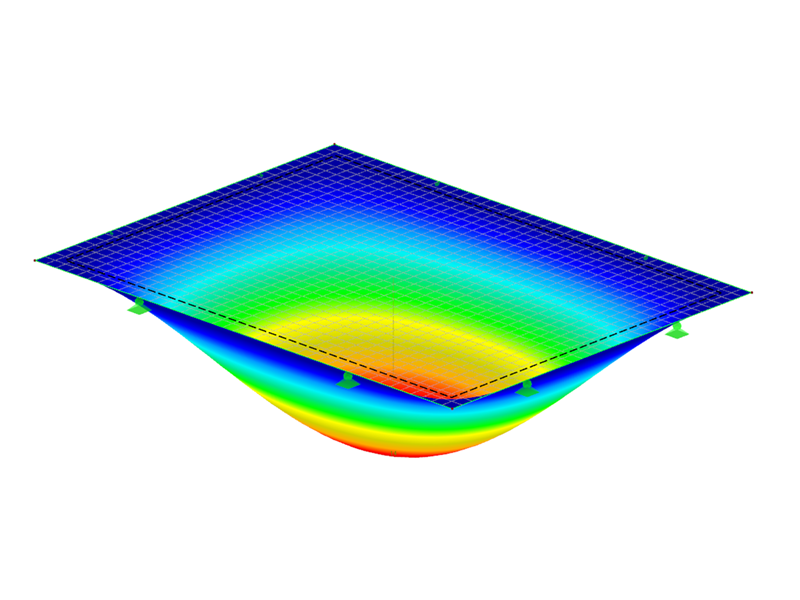

módulo adicional RF-LAMINATE para o RFEM 5
O módulo adicional RF-LAMINATE permite realizar verificações de tensões e deformações em superfícies laminadas. O cálculo considera acoplamentos de corte e é realizado segundo a teoria dos laminados.
É criada uma matriz de rigidez geral local da respetiva superfície a partir da composição de camadas definida pelo utilizador. Neste caso, o módulo adicional é adequado, por exemplo, para o dimensionamento de elementos de madeira laminada cruzada e plásticos reforçados com fibras.

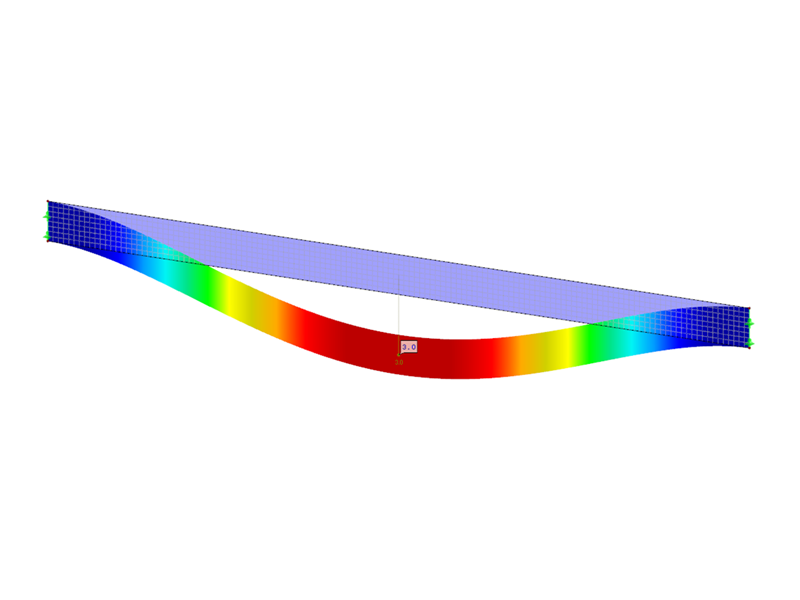

módulo adicional RF-LOAD-HISTORY para o RFEM 5
O RF-LOAD-HISTORY é um módulo adicional do RFEM 5 que considera a deformação permanente (plástica) das situações de carga anteriores. O cálculo é realizado para estruturas planas e maciças. O módulo adicional RF-MAT NL é necessário para cálculos no RF-LOAD-HISTORY.
O módulo adicional foi concebido para a determinação dos coeficientes de fundação com base no solo. Permite uma representação realista da interação entre o edifício e o solo, com uma biblioteca extensível de propriedades do solo. O módulo permite a consideração de várias amostras de solo em diferentes locais e o cálculo de coeficientes de fundação. Os resultados incluem a determinação de diagramas de tensão e assentamentos, bem como a sua representação gráfica.
Módulo adicional RF-COM para o RFEM 5
O RF-COM é uma interface programável (API) baseada na tecnologia COM. Através desta interface, o RFEM 5 pode ser adaptado individualmente aos seus requisitos e complementado com macros de entrada ou programas de pós-processamento personalizados.
Este módulo adicional fornece acesso de leitura e escrita a vários tipos de dados, permite o controlo externo dos cálculos e é compatível com linguagens de programação comuns, tais como Visual Basic e C++.
módulo adicional RF-LINK para o RFEM 5

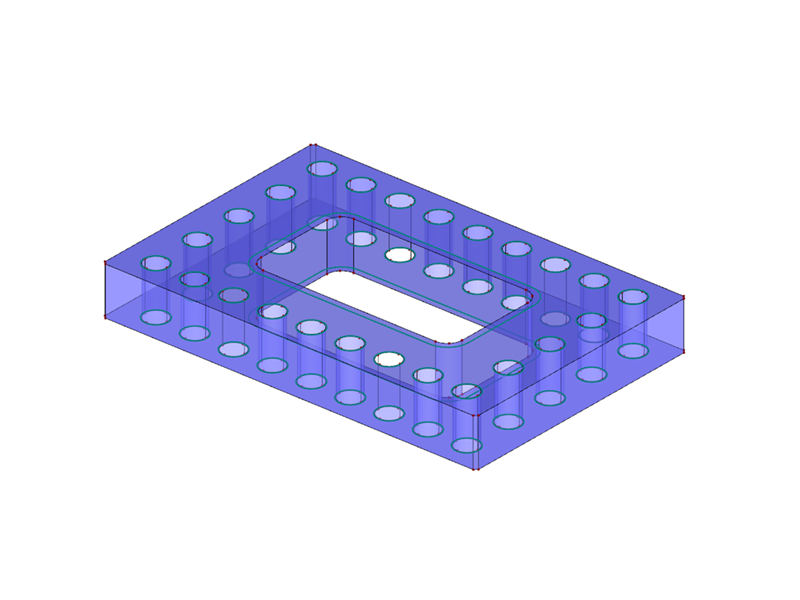

O módulo adicional RF-LINK estende os formatos de ficheiro para a importação para o RFEM, incluindo o Standard Acis Text Format (.sat), a Especificação inicial da troca de gráficos (.igs, .iges) e a norma para a troca de dados do modelo do produto ( troca de dados. stp, *.step). Estes formatos permitem importar as geometrias do modelo na forma de linhas de fronteira, superfícies e sólidos simples. Pode importar os modelos como objetos do RFEM ou camadas de fundo para definir os pontos manualmente. A qualidade do modelo depende da aplicação de exportação e a importação é realizada exclusivamente através de ficheiros

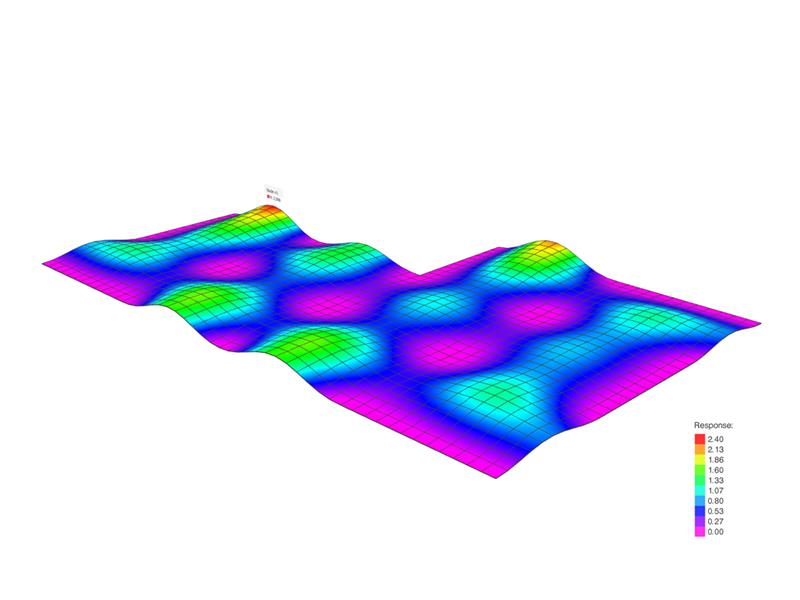

Análise de frequência de passos do RFEM 5 CADS
O CADS Footfall Analysis é um software de pós-processamento que pode ser utilizado em conjunto com o RFEM 5 para realizar cálculos de análise de resposta footfall. A resposta de frequência de passos é de interesse para os utilizadores que estão preocupados com as vibrações causadas nas suas estruturas devido a atividades relacionadas com andar e correr. À medida que os avanços no dimensionamento estrutural permitem estruturas irregulares mais eficientes e leves, a sensibilidade à vibração das estruturas torna-se cada vez mais importante.
