Módulo adicional para o RFEM 5
RF-IMP

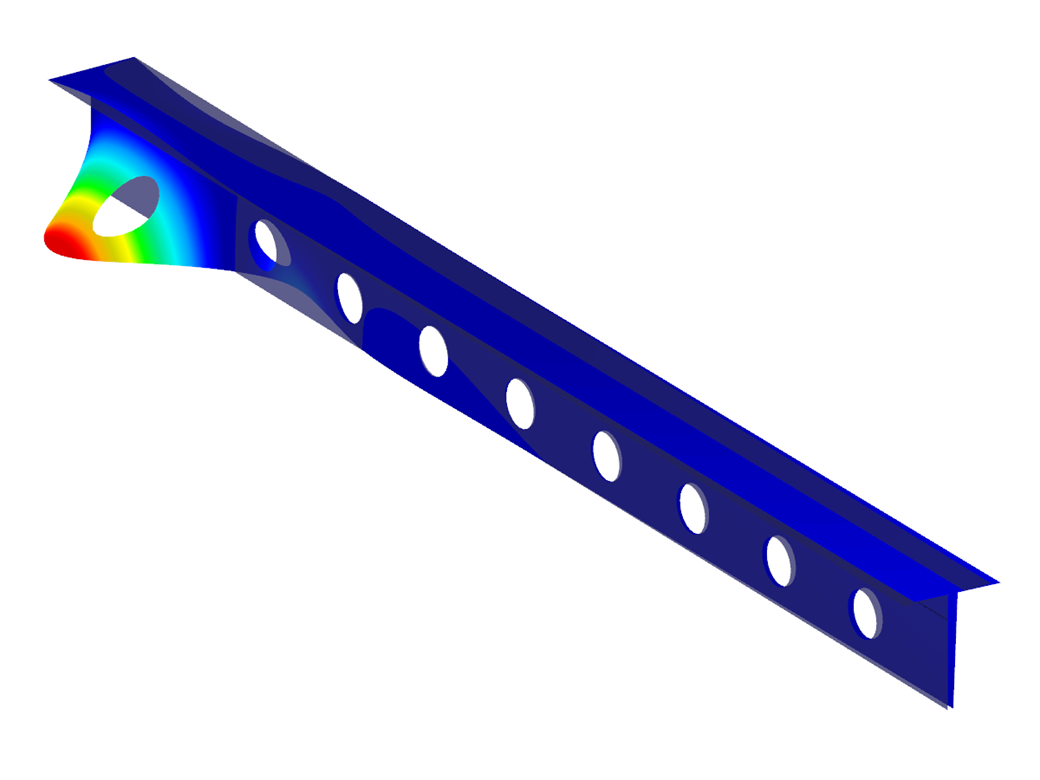

O módulo avalia a pré-deformação de um caso de carga, os modos próprios de uma análise de estabilidade ou de um cálculo dinâmico. Devido a esta deformação inicial, é possível ou pré-deformar a estrutura ou criar um caso de carga com imperfeições equivalentes para as barras.

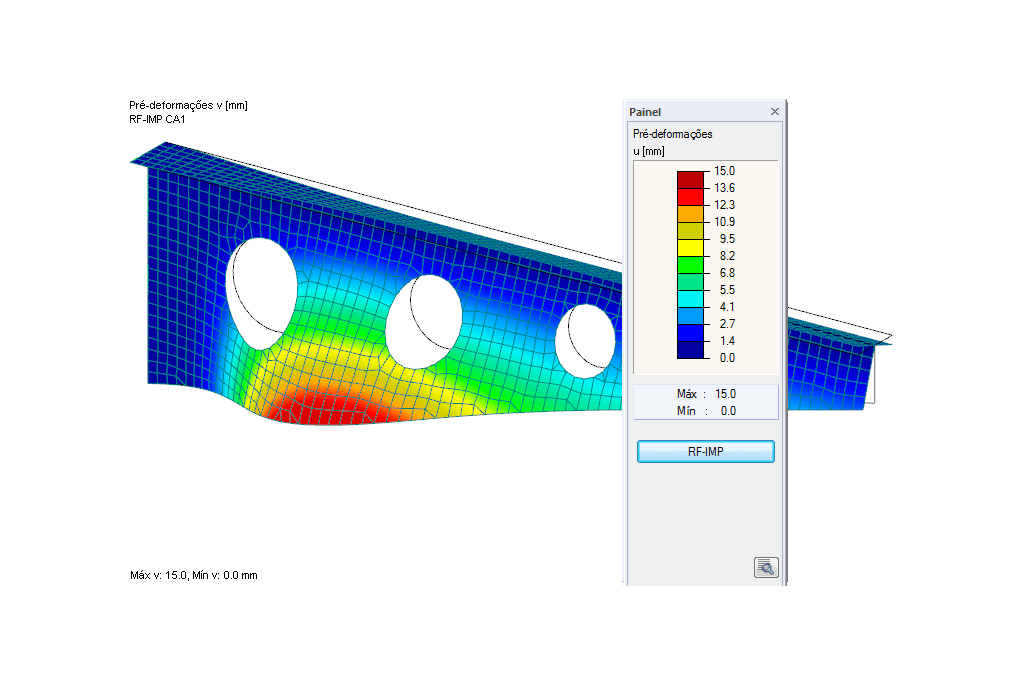

Para sistemas estruturais com elementos de superfícies ou de volumes (RFEM), assim como barras, é especialmente adequada uma estrutura equivalente pré-deformada. Da parte do utilizador só tem de ser especificado um valor máximo, para o qual a deformação será escalada. Depois, todos os nós de EF ou nós estruturais serão escalados em relação à deformação inicial.

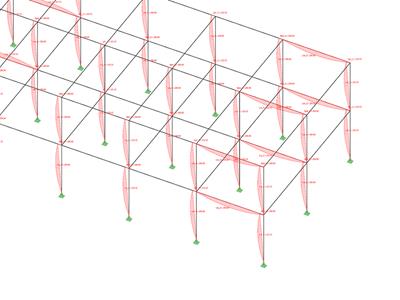

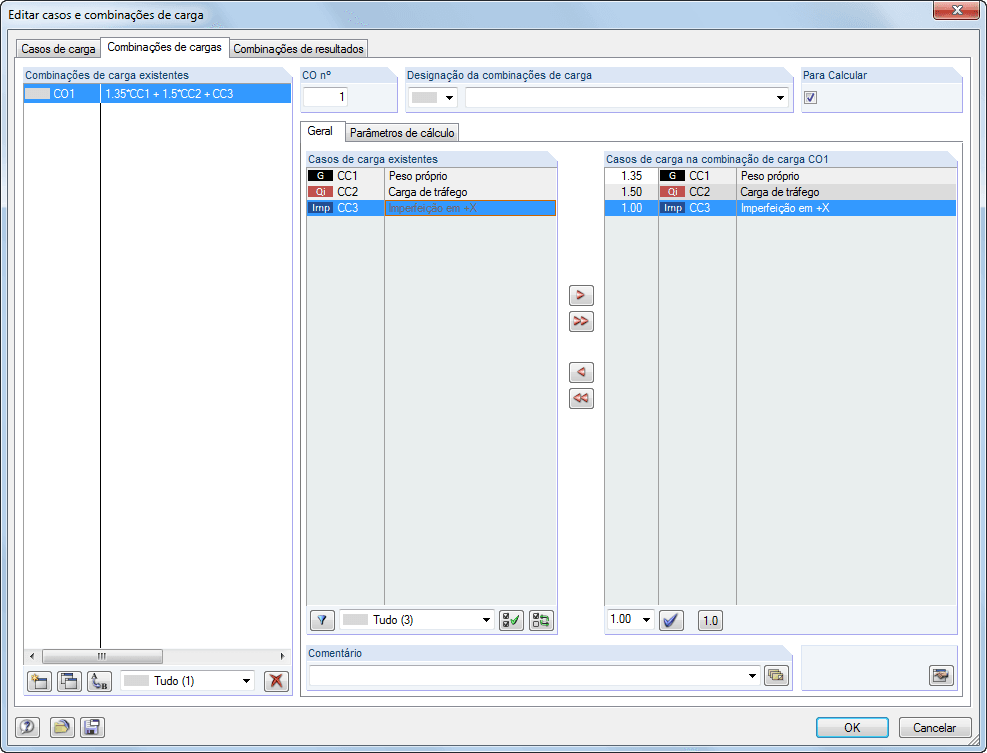

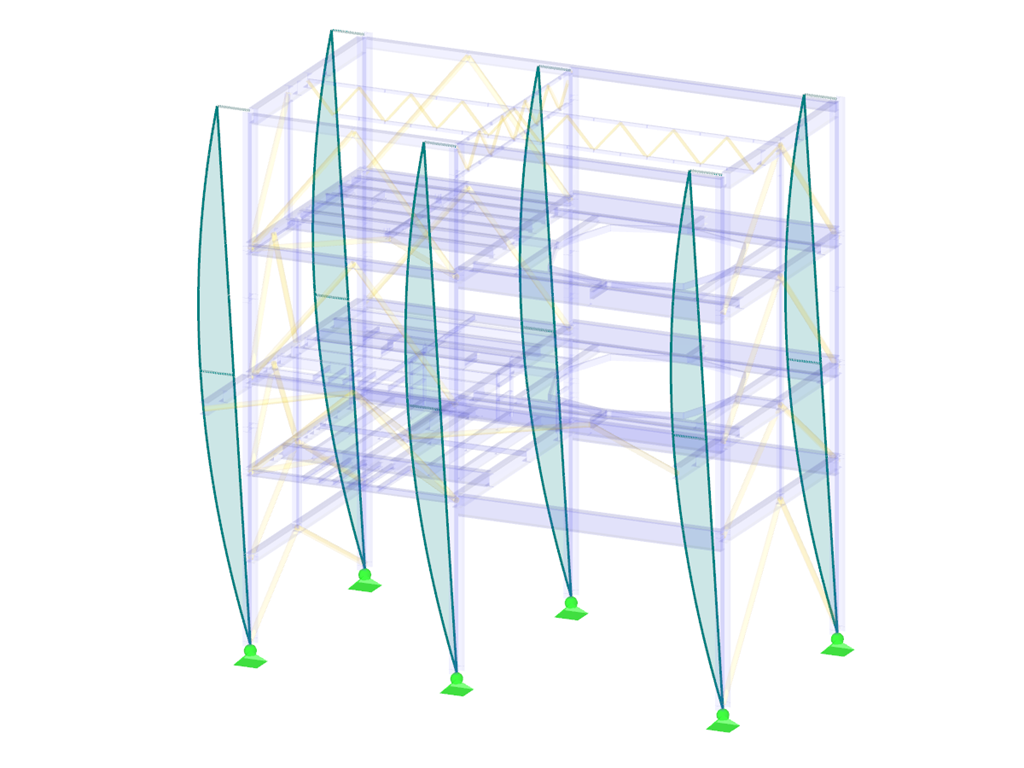

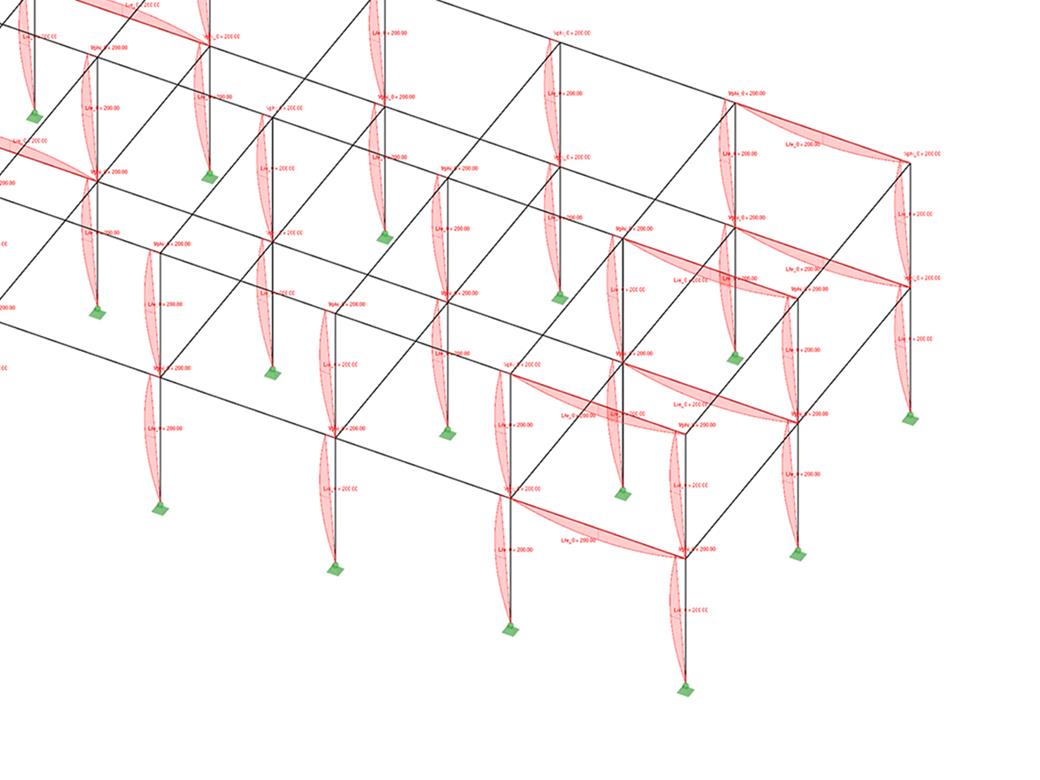

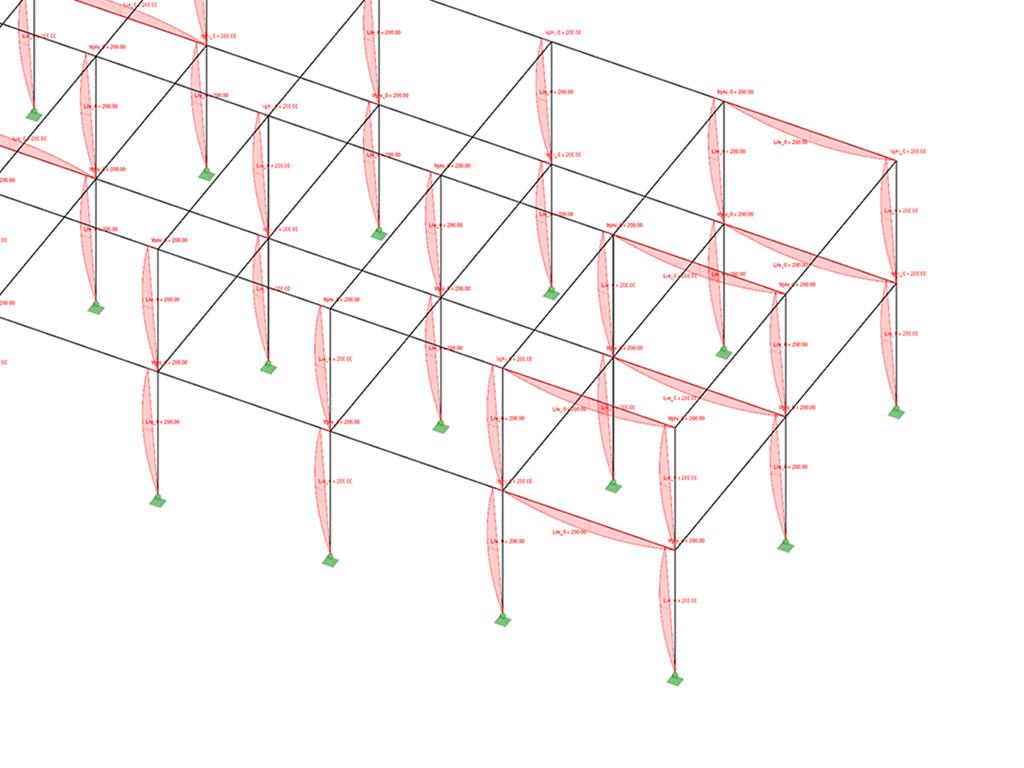

As imperfeições equivalentes são particularmente utilizadas para estruturas de pórticos. O RF-IMP/RSIMP apresenta uma janela adicional, onde podem ser introduzidas inclinações e contra-flechas para as barras e conjuntos de barras. Estas podem ser geradas automaticamente de acordo com a norma ou definidas manualmente. As seguintes normas podem ser selecionadas:

• EN 1992:2004
• EN 1993:2005
• DIN 18800:1990-11
• DIN 1045-1:2001-07
• DIN 1052:2004-08

Só é aplicada a imperfeição que resulta em correspondência com a deformação inicial na respetiva barra. Além disso, podem ser considerados os fatores de redução. Desta maneira, é possível aplicar a imperfeição com eficiência.

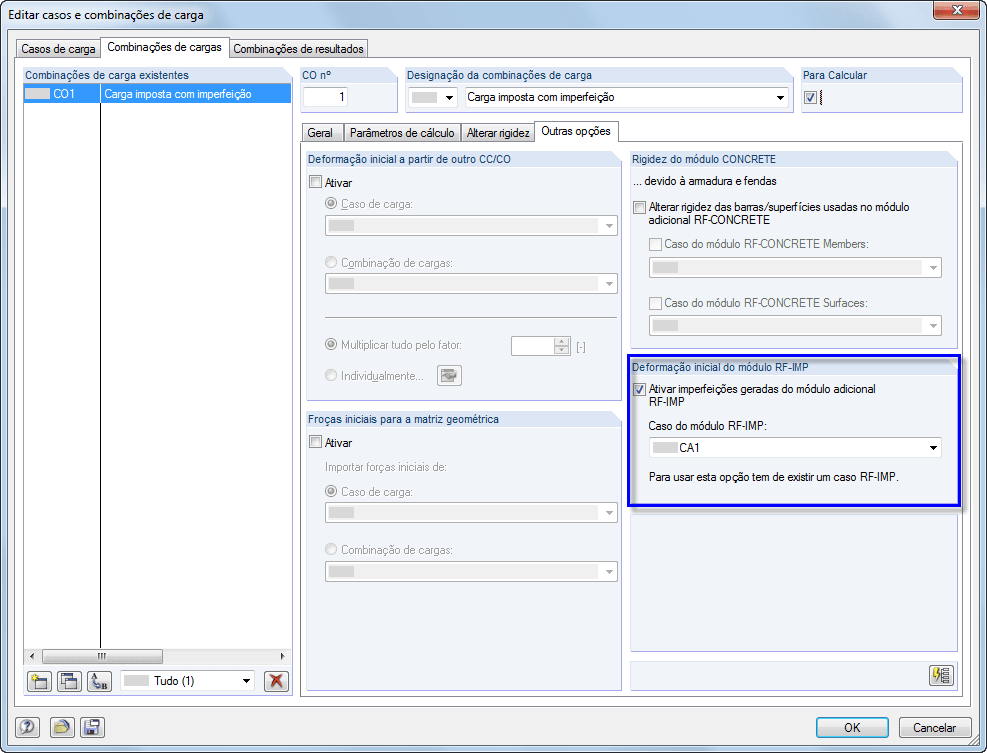

Quando é gerada uma malha de EF pré-deformada, a mesma pode ser utilizada em casos de cargas. Para tal, basta selecionar o correspondente caso do RF-IMP nos parâmetros de cálculo. O cálculo dos esforços internos ocorre depois para o sistema imperfeito.
