RF-IMP: Generación de imperfecciones equivalentes

Módulo adicional para RFEM 5

¿Cómo puedo ayudarle?

¿Tiene alguna pregunta sobre los productos de Dlubal o necesita ayuda para seleccionar el adecuado para su proyecto?

Estoy aquí para ayudarle. Puede contactarme fácilmente a través de las opciones de contacto proporcionadas a continuación.

¡Espero tener noticias suyas pronto!

Ing. Moisés Martínez

Ventas y Marketing

+34 960 13 67 00

[email protected] Formular una pregunta

Precios

Módulo adicional para RFEM 5
RF-IMP

El módulo adicional RF-IMP se utiliza para generar automáticamente imperfecciones para cálculos geométricamente no lineales.

Durante el cálculo según el segundo orden o un análisis de grandes deformaciones, puede realizar el cálculo del estado límite último incluyendo la estabilidad. Esto se aplica no solo a las estructuras de vigas, sino también a los modelos con elementos de láminas y sólidos.

Generación de estructuras con predeformación inicial e imperfecciones equivalentes para cálculo no lineal

Total de artículos: 5

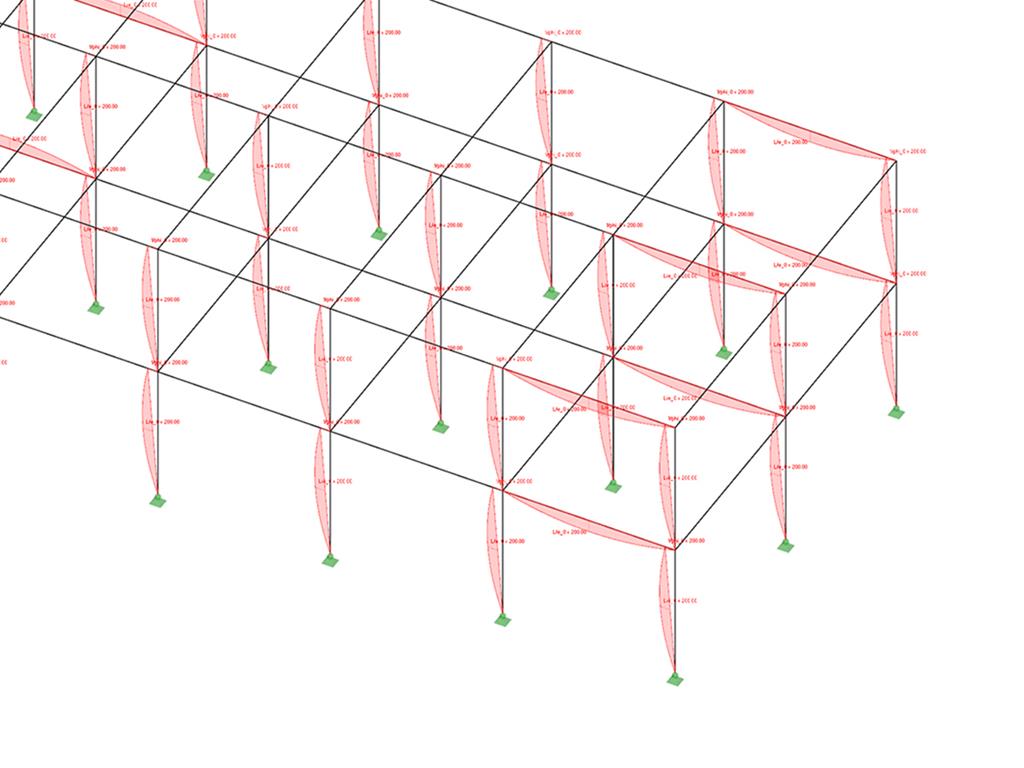

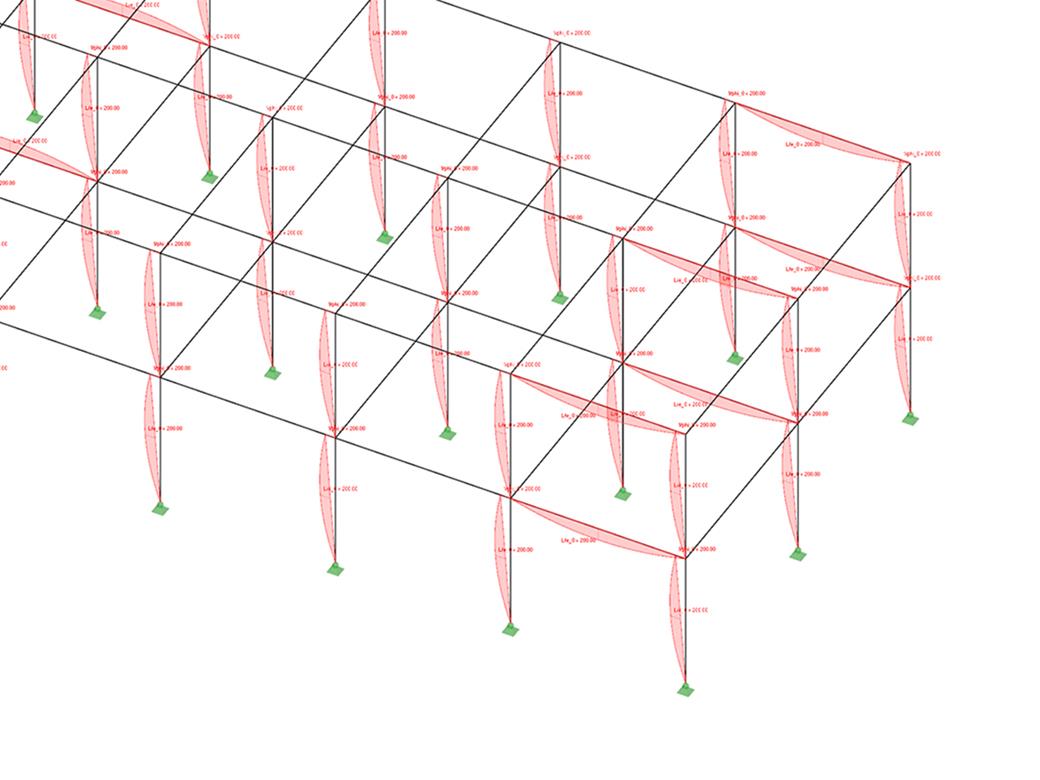

Generación de imperfecciones geométricas equivalentes y estructuras iniciales predeformadas

Módulo adicional RF-/JOINTS Steel-SIKLA para RFEM/RSTAB | Cálculo de uniones Sikla

RF-IMP/RSIMP | Características

Creación de una malla de elementos finitos (EF) predeformada en RFEM

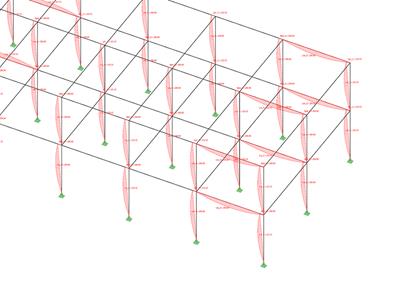

Generación de imperfecciones equivalentes para barras como cargas equivalentes considerando
- los coeficientes reductores α_u y α_m (Eurocódigo)
- las flechas dependiendo de las curvas de tensiones de pandeo
Deformación de la estructura debido al desplazamiento de los nudos
Generación de imperfecciones de acuerdo con
- las deformaciones de casos de carga
- los modos de pandeo desde RF-STABILITY/RSBUCK
Imperfecciones equivalentes en barras y conjuntos de barras (por ejemplo, pilares que constan de varias barras)
Visualización de los modos de imperfección generados

RF-IMP/RSIMP | Entrada

RF-IMP/RSIMP evalúa la predeformación de un caso de carga, los modos de vibración de un análisis de estabilidad o de un cálculo dinámico. Debido a esta deformación inicial, es posible o bien predeformar la estructura o crear un caso de carga con las imperfecciones equivalentes para las barras.

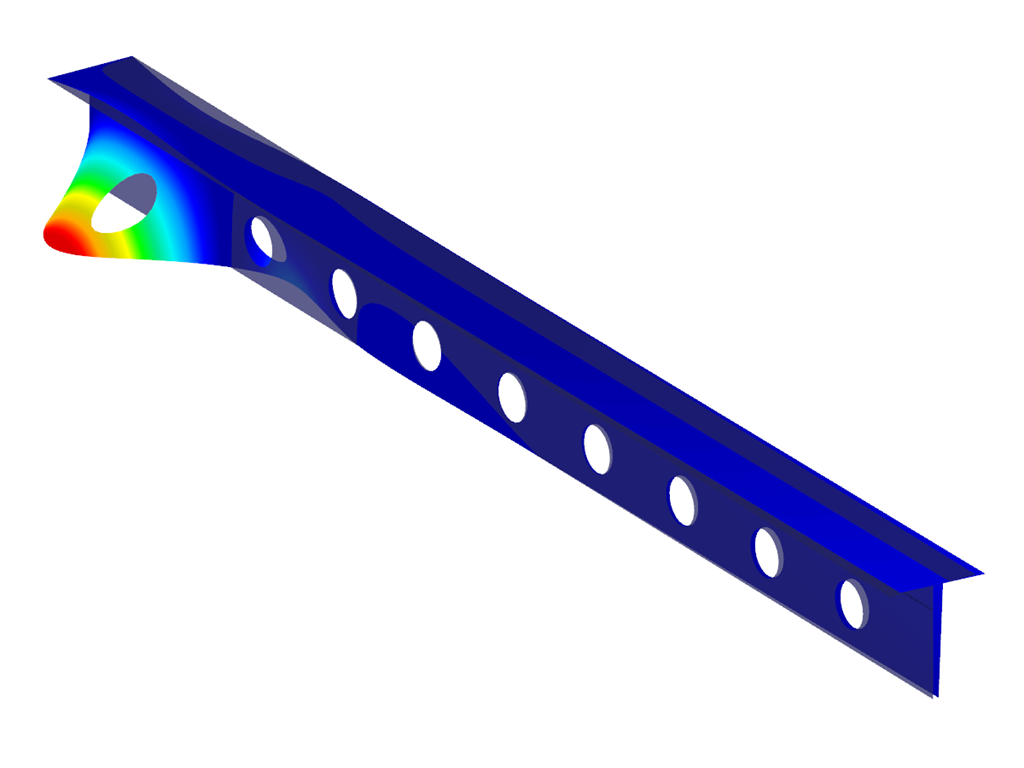

Para sistemas estructurales consistentes de elementos de sólidos o superficies (RFEM), se puede aprovechar la estructura inicial predeformada. Tan sólo se necesita especificar un valor máximo por el cual de deformación será escalada. Entonces, todos los nudos de EF o de la estructura se escalarán con respecto a la deformación inicial.

Las imperfecciones equivalentes se usan de forma especial para las estructuras aporticadas. Puede definir inclinaciones y contraflechas de barras y conjuntos de barras en la ventana adicional. Se pueden generar automáticamente, según las normas, o definirse manualmente. Están disponibles las siguientes normas:

EN 1992:2004
EN 1993:2005
DIN 18800:1990-11
DIN 1045-1:2001-07
DIN 1052:2004-08

Solo se aplica la imperfección resultante de la deformación inicial en la barra relevante. Además, es posible considerar los factores de reducción. De esta manera, es posible aplicar la imperfección de manera eficiente.

RF-IMP/RSIMP | Generación

Al generar una malla de EF predeformada en RFEM, los datos de desplazamiento de cada nudo individual se guardan en segundo plano. Esto puede ser usado para el cálculo de las combinaciones de carga en RFEM. Para comprobar los datos generados, el módulo muestra la predeformación en tablas y en el gráfico.

Si se van a desplazar los nudos del modelo, las coordenadas de los nudos se modifican directamente después de la generación. Al generar imperfecciones equivalentes, el módulo crea un caso de carga normal, incluyendo las imperfecciones de barras. Para facilitar la comprobación de los datos, las imperfecciones generadas se representan tanto en tablas como en el gráfico.

Vorverformtes FE-Netz in einer Lastkombination

RF-IMP/RSIMP | Importación de datos desde RF-IMP

Es posible utilizar una malla de EF predeformada creada previamente en combinaciones de carga. Para hacer esto, seleccione el caso de RF-IMP correspondiente en los parámetros de cálculo de la combinación de cargas. Entonces, el cálculo de los esfuerzos internos se realizará para el sistema imperfecto.

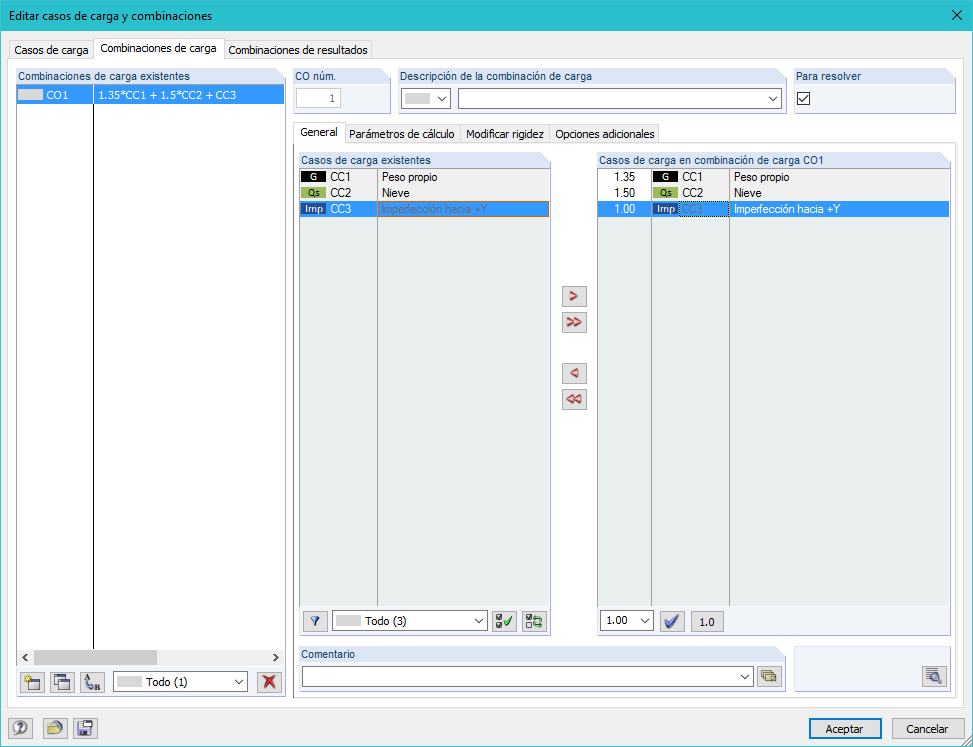

Ersatzimperfektion in einer Lastkombination

RF-IMP/RSIMP | Utilizando imperfecciones equivalentes

Para este tipo de generación, se crea una caso de carga normal que contenga las imperfecciones equivalentes. Este caso de carga se puede modificar de forma manual.

En las combinaciones de carga, este caso de carga se puede combinar con los casos de carga 'normales'.
