Дополнительный модуль к RFEM 5
RF-IMP

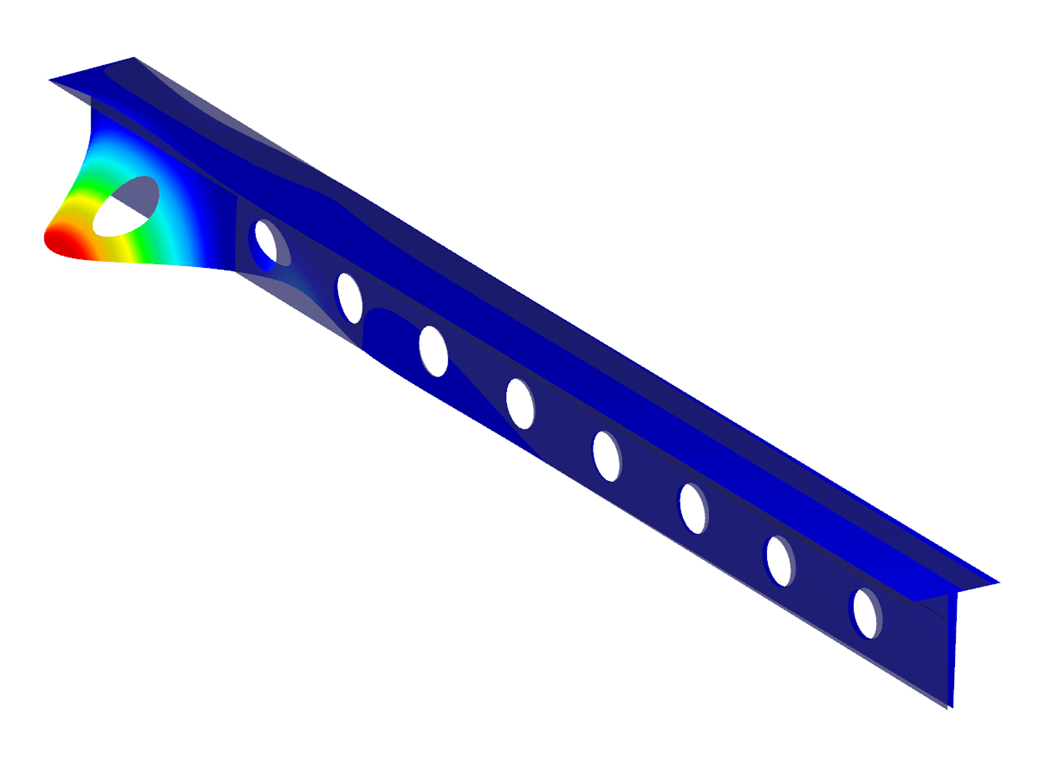

Дополнительный модуль RF-IMP/RSIMP оценивает предварительную деформацию загружения, а также формы расчета на устойчивость или динамического расчета. На основе этой начальной деформации можно либо предварительно деформировать конструкцию, либо создать загружение с эквивалентными несовершенствами для стержней.

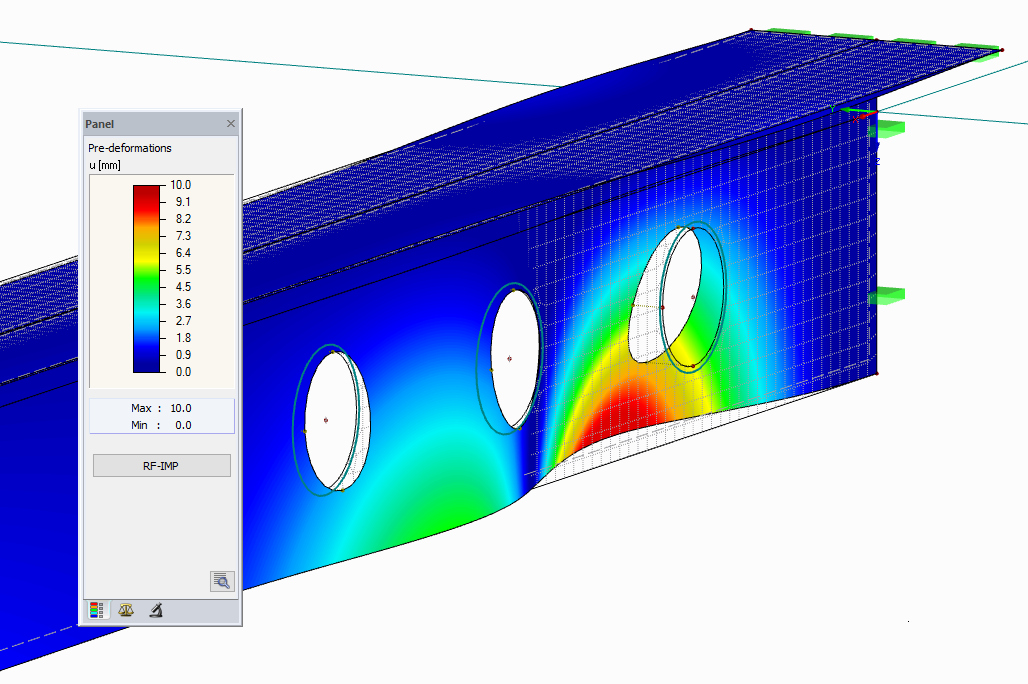

Предварительно деформированная начальная модель особенно эффективна для конструктивных систем, состоящих из поверхностей, массивных элементов (RFEM) и стержней. Необходимо задать максимальное значение, на которое будет масштабироваться деформация. Тогда все узлы КЭ или модели будут масштабироваться с учетом начальной деформации.

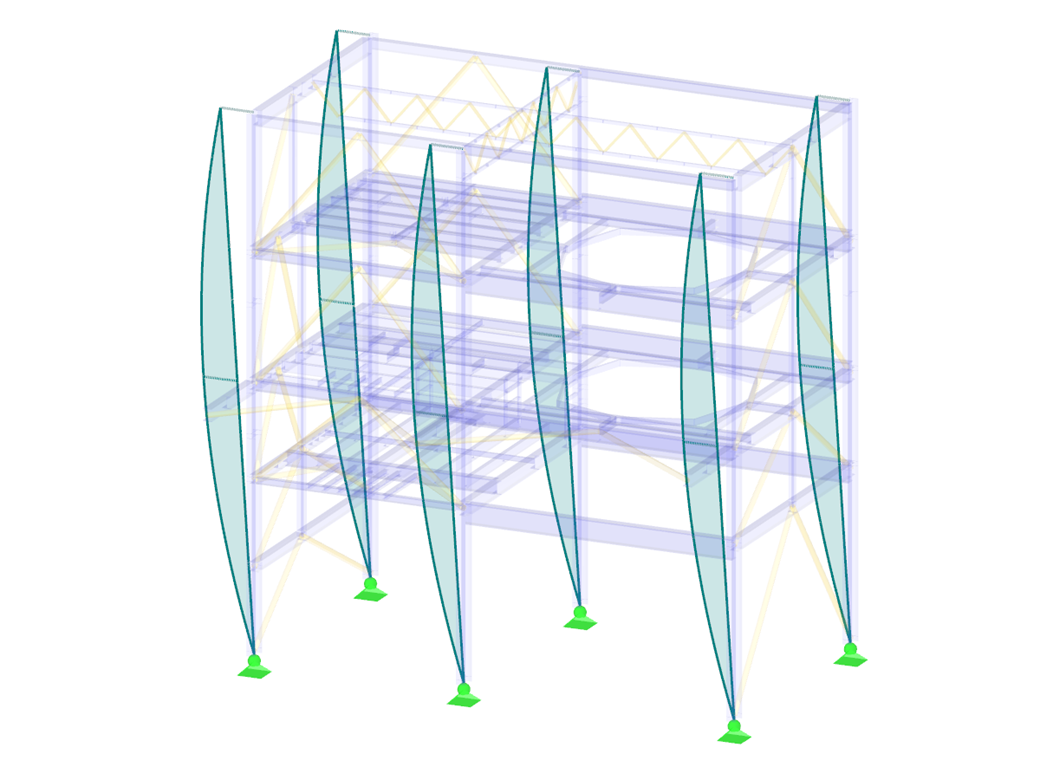

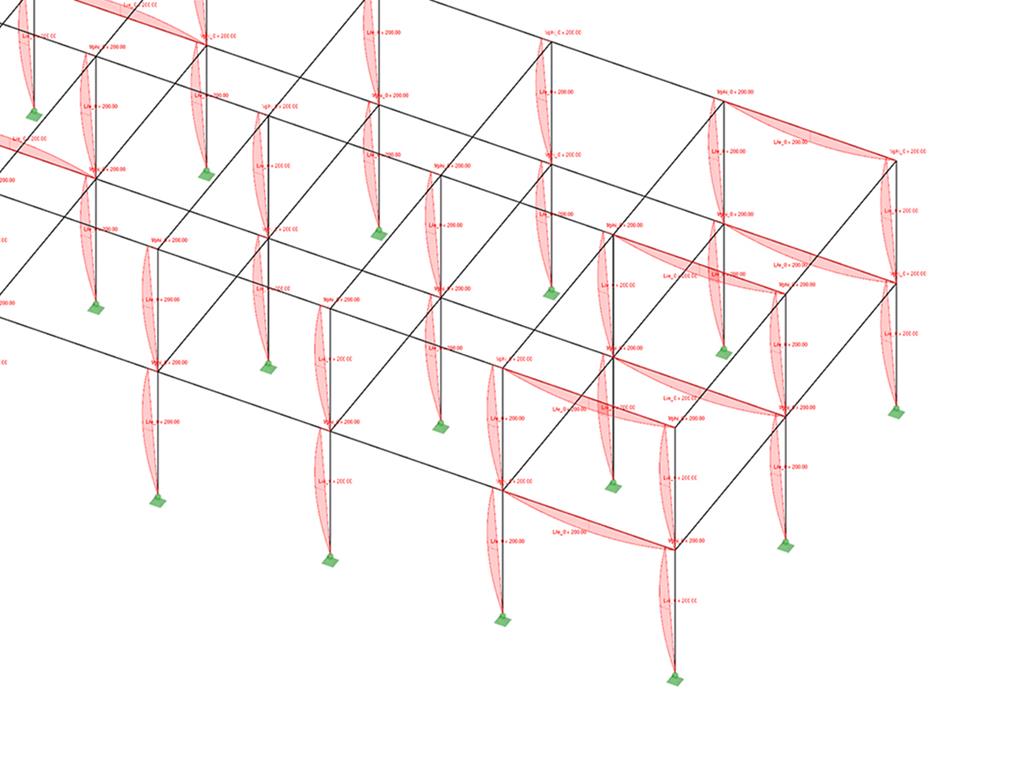

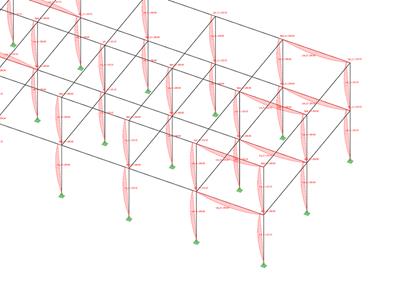

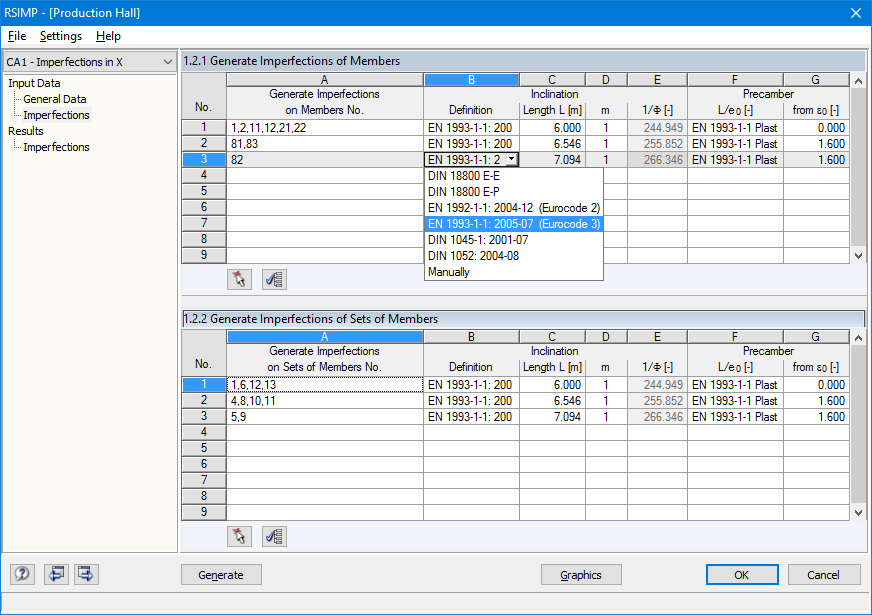

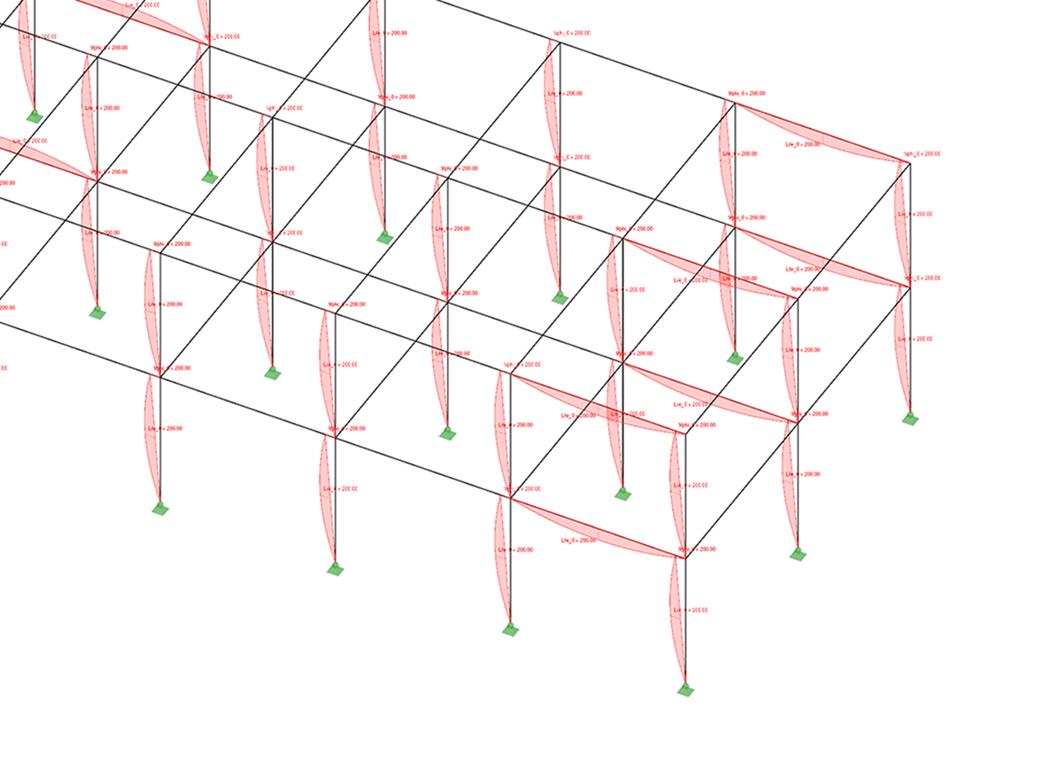

Эквивалентные несовершенства используются главным образом для каркасных конструкций. В этом случае Вы можете назначить стержням и блокам стержней наклоны и строительные подъемы в дополнительной таблице. Они могут создаваться автоматически, в соответствии с нормативами, или определяться вручную. Для расчётов доступны следующие нормы:

• EN 1992:2004
• EN 1993:2005
• DIN 18800:1990-11
• DIN 1045-1:2001-07
• DIN 1052:2004-08

Применяются только несовершенства, возникающие в результате начальной деформации на соответствующем стержне. Также можно учесть понижающие коэффициенты. Таким образом, можно эффективно применить несовершенство.

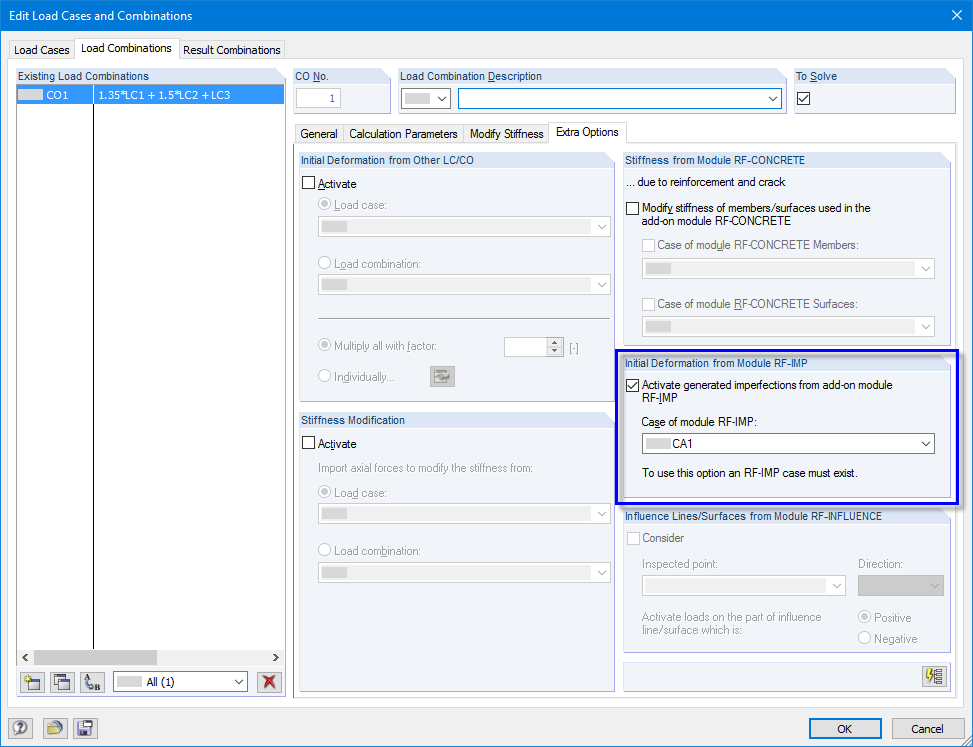

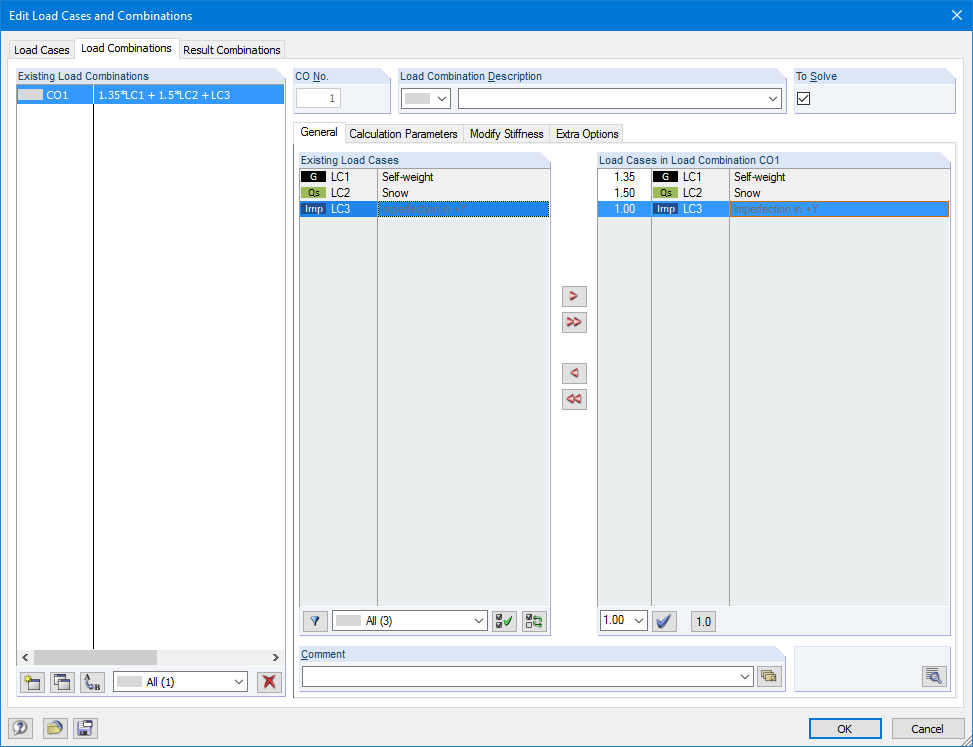

В сочетаниях нагрузок можно использовать уже созданную предварительно деформированную сетку КЭ. Для этого выберите соответствующий случай RF-IMP в расчетных параметрах сочетания нагрузок. Тогда расчет внутренних сил будет выполнен для несовершенной системы.
