Módulo adicional CADS Footfall Analysis para o RFEM 5

O CADS Footfall Analysis é um software de pós-processamento que pode utilizar com o RFEM 5 para realizar cálculos de análise de resposta de frequência de passos. A resposta de frequência de passos é de interesse para os utilizadores que estão preocupados com as vibrações causadas nas suas estruturas devido a atividades relacionadas com andar e correr. À medida que os avanços no dimensionamento estrutural permitem estruturas irregulares mais eficientes e leves, a sensibilidade à vibração das estruturas torna-se cada vez mais importante.

Software de análise, modelação e dimensionamento

Total de itens: 3

CADS Footfall Analysis | Solução

É sabido que o cálculo da frequência de passos é complexo para qualquer tipo de laje de piso ou escada irregular. O Footfall Analysis utiliza o modelo do RFEM e os resultados da análise modal do RF-DYNAM Pro - Natural Vibrations para prever os níveis de vibração em todos os pontos do piso. Um método de análise rigoroso é essencial para permitir uma investigação precisa do comportamento dinâmico do piso.

O software incorpora os procedimentos de análise mais atualizados, permitindo ao utilizador escolher entre os dois métodos de cálculo mais utilizados, nomeadamente o método do Concrete Centre (CCIP-016) e o método do Steel Construction Institute (P354).

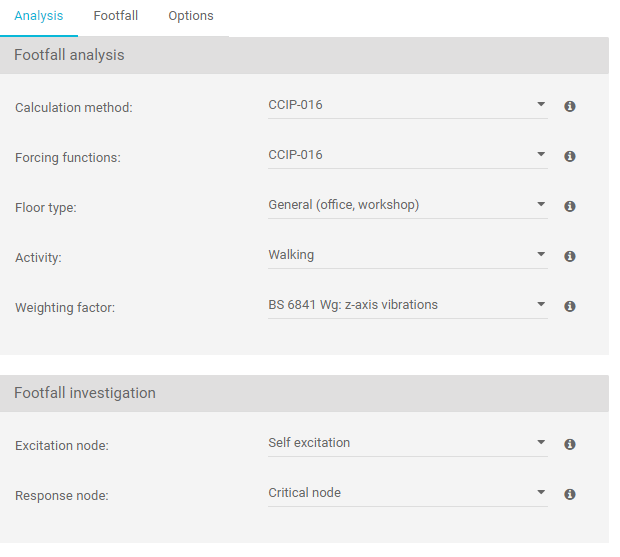

CADS Footfall Analysis | Funções

O software Footfall Analysis está ligado ao RFEM utilizando a geometria do modelo a partir daí, de modo que não seja necessário o utilizador criar um segundo modelo especificamente para a análise de frequência de passos
Permite ao utilizador submeter qualquer tipo de estrutura a uma análise de frequência de passos, independentemente da forma, do material ou da utilização
Previsões rápidas e precisas de respostas ressonantes e impulsivas (transitórias)
Medição acumulada de níveis de vibração – análise VDV
Saída intuitiva que permite ao engenheiro aconselhar sobre melhorias de áreas críticas de forma económica
Verificação do limite de aprovação/reprovação de acordo com as normas BS 6472 e ISO 10137
Escolha das forças de excitação: CCIP-016, SCI P354, AISC DG11 para pisos e escadas
Curvas de ponderação de frequência (BS 6841)
Análise rápida para modelo completo ou áreas específicas
Análise de dose de vibração (VDV)
Ajustar a frequência de caminhada mínima e máxima, bem como o peso do caminhante
Valores de amortecimento de entrada do utilizador
Variação do número de passos para respostas de ressonância, entradas do utilizador ou cálculos de software
Limite de resposta ambiental baseado nas normas BS 6472 e ISO 10137

Gráfico para participação em massa de modo próprio

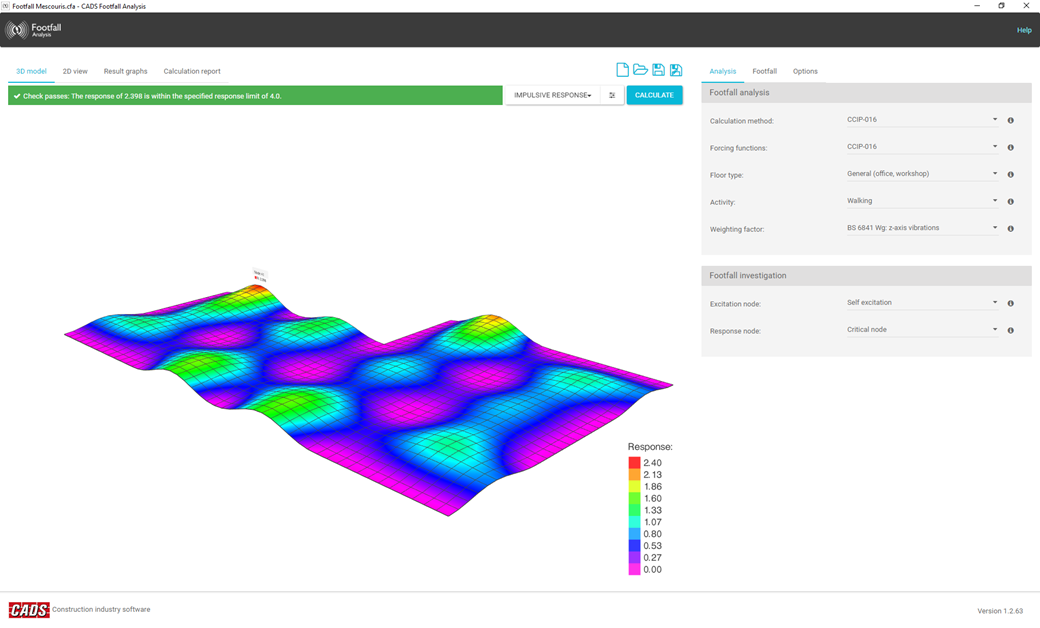

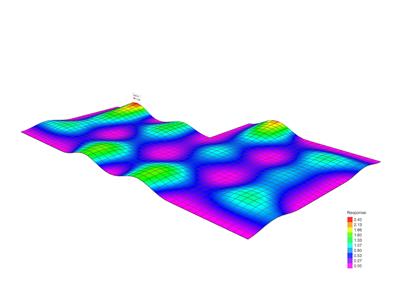

CADS Footfall Analysis | Resultados

Fatores de resposta máximos globais e nós críticos
Análise ressonante (fator de resposta máximo, aceleração RMS, nó crítico, frequência crítica)
Análise impulsiva (transitório) (fator de resposta máximo, aceleração/velocidade de pico, aceleração/velocidade RMS, nó crítico, frequência crítica)
Valores de dose de vibração para análises ressonantes e impulsivas

Gráficos

Fator de resposta vs. frequência de caminhada
Participação em massa vs. modos próprios
Histórico de velocidade
