Software di ingegneria strutturale per l'analisi di calpestio
CADS Footfall Analysis | Soluzione
C'è una complessità nota nel calcolo della risposta al calpestio su piani irregolari o scale di qualsiasi tipo. Footfall Analysis utilizza il modello RFEM e i risultati dell'analisi modale di RF-DYNAM Pro - Natural Vibrations per prevedere i livelli di vibrazione in tutte le posizioni di un pavimento. Un rigoroso metodo di analisi è essenziale per consentire un'analisi accurata del comportamento dinamico del pavimento.
Il software incorpora le procedure di analisi più aggiornate che consentono all'utente di selezionare tra i due metodi di calcolo più utilizzati disponibili, vale a dire il metodo del centro di calcestruzzo (CCIP-016) e il metodo dell'Istituto per le costruzioni in acciaio (P354).
CADS Footfall Analysis | Caratteristiche
- L'analisi di calpestio si collega a RFEM, utilizzando la geometria del modello da lì, quindi l'utente non è tenuto a creare un secondo modello specifico per l'analisi di calpestio
- Consente all'utente di analizzare qualsiasi tipo di struttura per l'analisi di calpestio, indipendentemente dalla forma, dal materiale o dall'uso
- Predizioni rapide e accurate di risposte risonanti e impulsive (transitori).
- Misura cumulativa dei livelli di vibrazione - analisi VDV

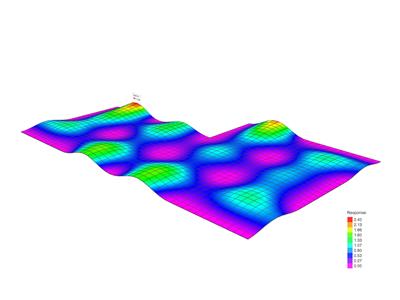

- Output intuitivo che consente all'ingegnere di consigliare miglioramenti delle aree critiche in modo conveniente
- Controllo del limite di superamento/non superamento secondo BS 6472 e ISO 10137

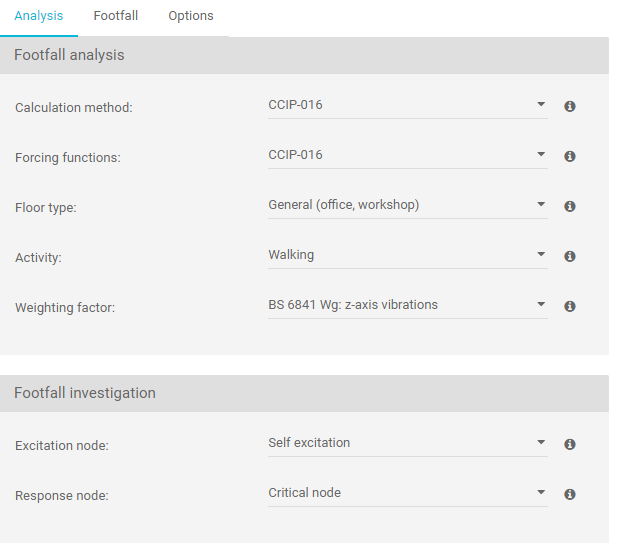

- Selezione delle forze di eccitazione: CCIP-016, SCI P354, AISC DG11 per solai e scale
- Curve di ponderazione della frequenza (BS 6841)
- Indagine rapida per il modello completo o aree specifiche
- Analisi della dose di vibrazione (VDV)
- Regolazione delle frequenze di deambulazione minima e massima e del peso del deambulatore
- Valori di smorzamento immessi dall'utente
- Variando il numero di passi per la risposta risonante, l'input dell'utente o il software calcolato
- Limite di risposta ambientale basato su BS 6472 e ISO 10137

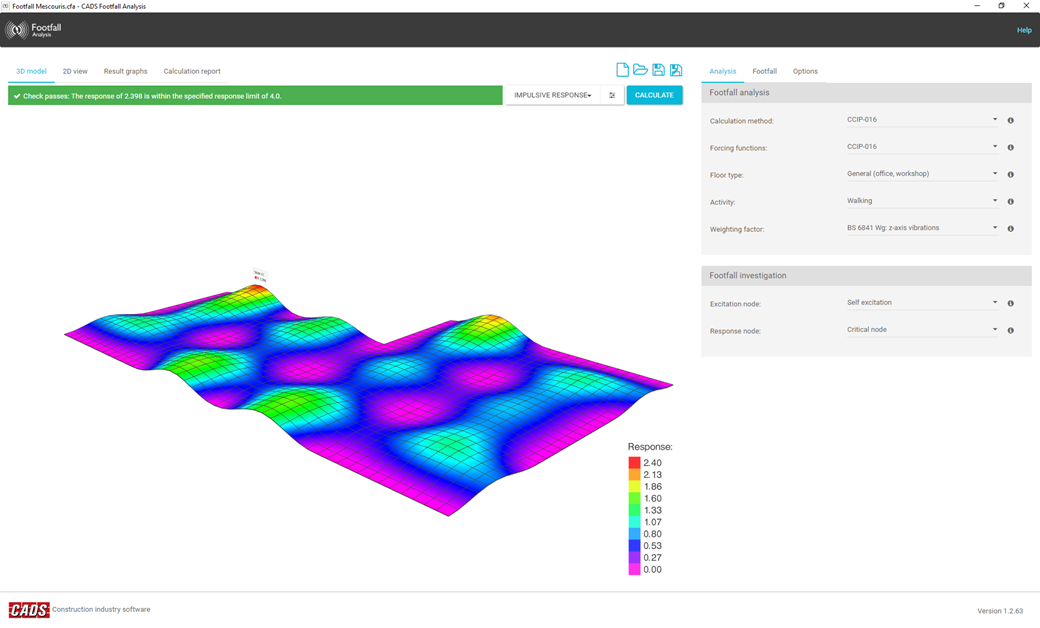

CADS Footfall Analysis | Risultati
- Coefficienti di risposta massimi complessivi e nodi critici
- Analisi risonante (coefficiente di risposta massimo, accelerazione efficace, nodo critico, frequenza critica)
- Analisi impulsiva (transitoria) (coefficiente di risposta massimo, accelerazione/velocità di picco, accelerazione/velocità RMS, nodo critico, frequenza critica)
- Valori della dose di vibrazione per analisi sia risonante che impulsiva
Grafici
- Coefficiente di risposta vs frequenza di camminata

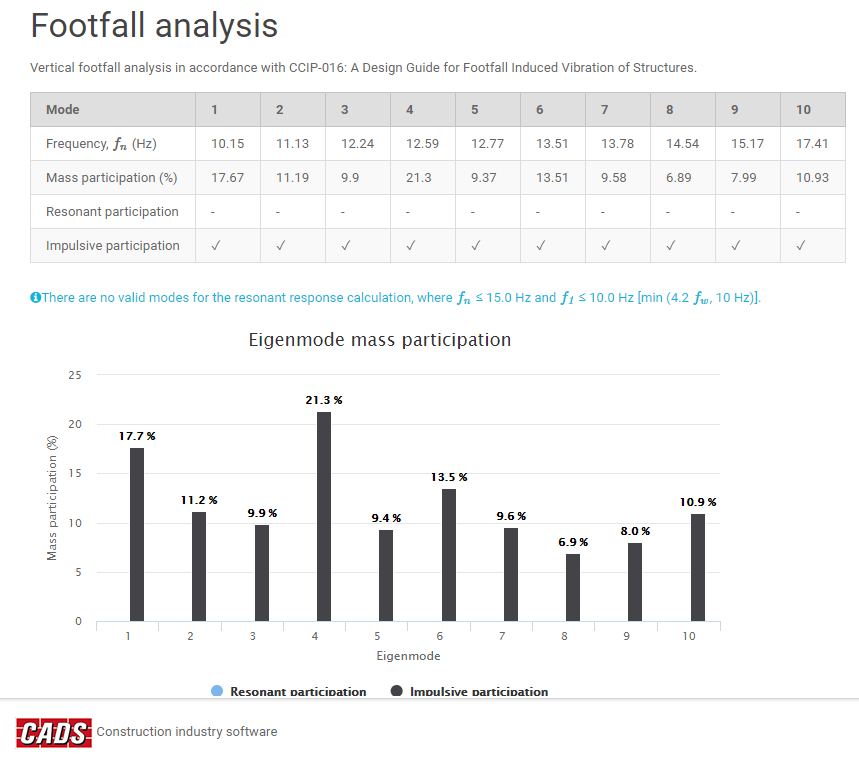

- Partecipazione di massa vs automodi
- Cronologia temporale della velocità
