Module additionnel CADS Footfall Analysis pour RFEM 5

CADS Footfall Analysis est un logiciel de post-traitement que vous pouvez utiliser avec RFEM 5 pour effectuer des calculs pour l'analyse de réponse au trafic des piétons. La réponse au trafic des piétons intéresse les utilisateurs préoccupés par les vibrations induites dans leurs structures par les activités liées à la marche. Étant donné que les progrès réalisés dans le domaine du calcul de structure permettent d'obtenir des structures irrégulières plus efficaces et plus légères, la sensibilité aux vibrations des structures devient de plus en plus importante.

Logiciels d'analyse, de modélisation et de calcul

Nombre total d'articles : 3

CADS Footfall Analysis | Solution

Le calcul de la réponse d'une structure aux mouvements piétons sur des planchers irréguliers ou des cages d’escaliers est une tâche complexe. Footfall Analysis utilise des modèles de RFEM et les résultats des analyses modales de RF-DYNAM Pro - Natural Vibrations pour estimer les niveaux de vibration sur l'ensemble d'un étage. Une méthode d’analyse rigoureuse est essentielle pour étudier avec précision le comportement dynamique du sol.

Ce logiciel intègre les procédures d’analyse les plus récentes et l’utilisateur a ainsi le choix entre les deux méthodes de calcul les plus courantes : la méthode du Concrete Center (CCIP-016) et la méthode du Steel Construction Institute (P354).

CADS Footfall Analysis | Fonctionnalités

Le logiciel Footfall Analysis est connecté à RFEM via la géométrie du modèle. Il n'est donc pas nécessaire de créer un second modèle spécialement pour effectuer l'analyse d'excitation dynamique des mouvements piétons (« footfall »).
Analyse de l'excitation dynamique par mouvement piéton sur tout type de structure (forme, matériau, application, etc.)
Estimation rapide et précise des réponses de résonance et d'impulsion (transitoires)
Mesure cumulative des niveaux de vibration, calcul de la valeur de dose vibratoire (VDV)
Sortie intuitive permettant à l'ingénieur de conseiller des améliorations des zones critiques de manière économique
Contrôle des limites de réussite/d'échec selon les normes BS 6472 et ISO 10137
Choix des forces d'excitation : CCIP-016, SCI P354, AISC DG11 pour les étages et les escaliers
Courbes de pondération des fréquences (BS 6841)
Analyse rapide du modèle complet ou de zones spécifiques
Calcul de la valeur de dose vibratoire (VDV)

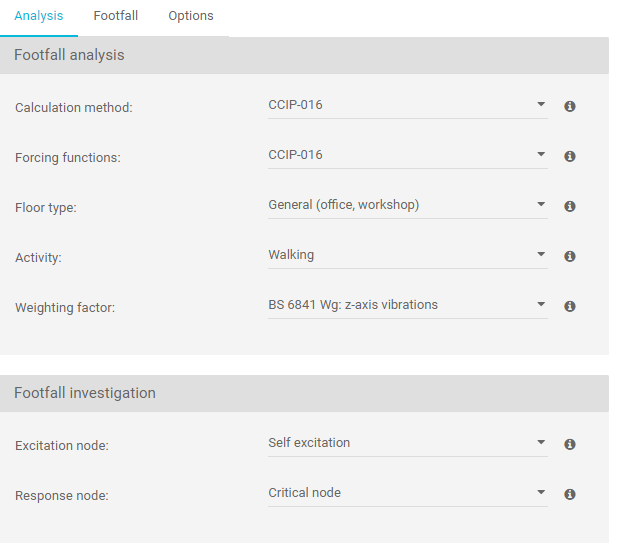

Ajuster la fréquence de marche minimale et maximale ainsi que le poids du piéton
Valeurs d'amortissement entrées par l'utilisateur
Faire varier le nombre de pas pour la réponse de résonance, entré par l'utilisateur ou calculé par le logiciel
Limites pour les réactions face aux influences de l'environnement selon les normes BS 6472 et ISO 10137

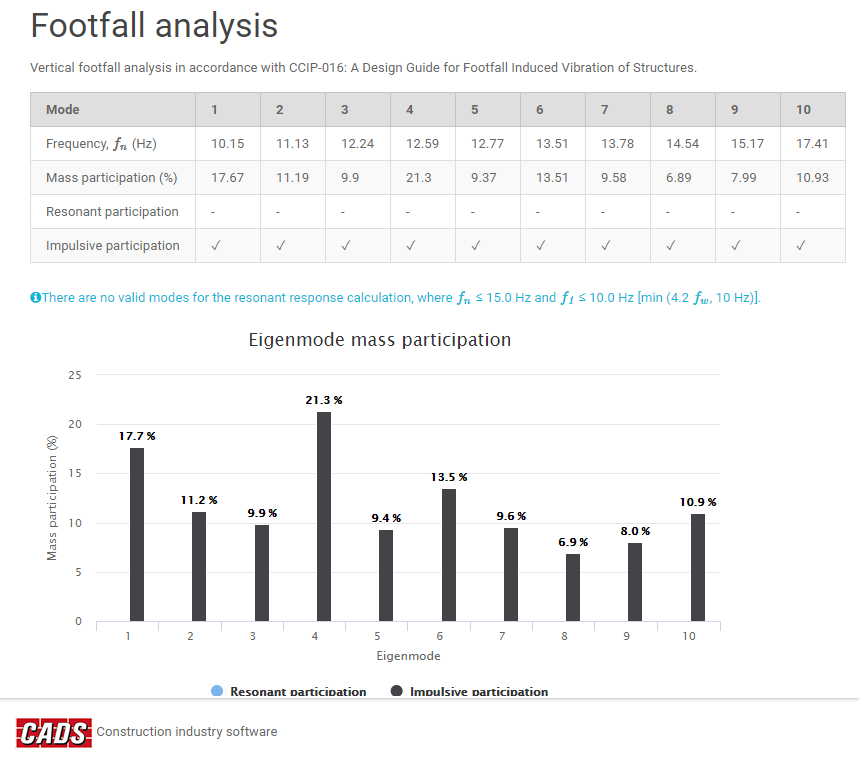

Graphique de la participation des masses du mode propre

CADS Footfall Analysis | Résultats

Facteurs de réponse maximaux globaux et nœuds critiques
Analyse résonante (facteur de réponse maximal, accélération RMS, nœud critique, fréquence critique)
Analyse impulsive (transitoire) (facteur de réponse maximal, accélération/vitesse de pointe, accélération/vitresse RMS, nœud critique, fréquence critique)
Valeurs de la dose vibratoire pour les analyses résonantes et impulsives

Graphiques

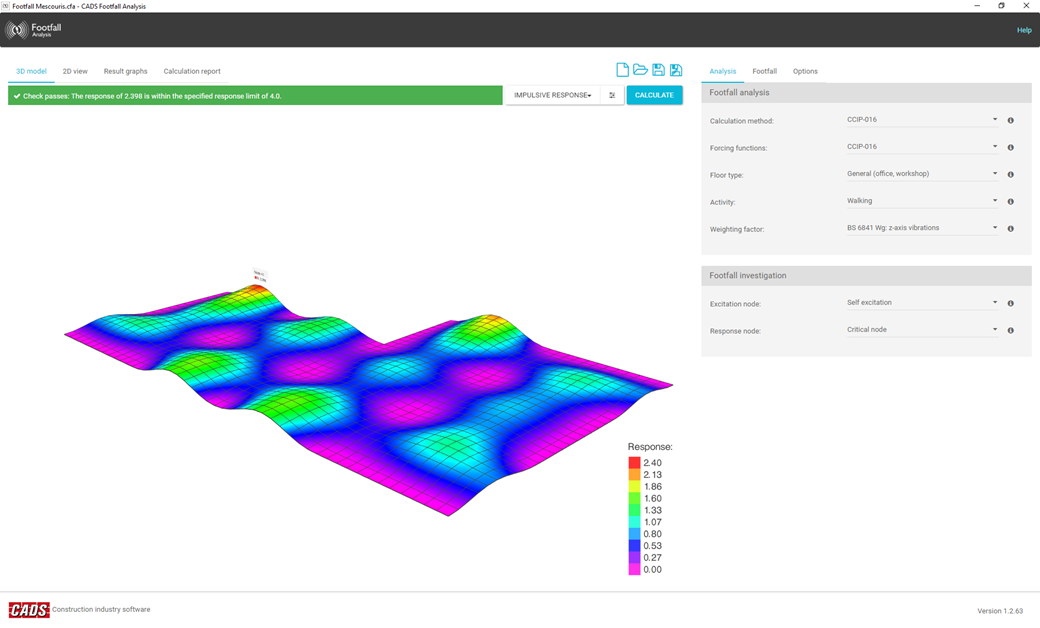

Facteur de réponse en fonction de la fréquence de marche
Participation de la masse en fonction des modes propres
Historique de vitesse
