moduł dodatkowy RFEM 5 Analiza Footfall

CADS Footfall Analysis to oprogramowanie do obróbki końcowej, którego można używać w połączeniu z programem RFEM 5 do przeprowadzania obliczeń związanych z analizą Footfall Analysis. Odpowiedź jest przedmiotem zainteresowania użytkowników, którzy obawiają się drgań indukowanych w ich konstrukcjach podczas chodzenia. Wraz z postępem w projektowaniu konstrukcji o nieregularnych kształtach powstają coraz bardziej wydajne i lżejsze konstrukcje, a ich wrażliwość na drgania staje się coraz bardziej istotna.

Oprogramowanie inżynierskie do analizy footfall

Ogółem: 3

CADS Footfall Analysis | Rozwiązanie

Obliczenia częstotliwości kroków dla każdego rodzaju nieregularnych płyt podłogowych lub schodów wymagają złożonych obliczeń. Footfall Analysis wykorzystuje model RFEM i wyniki analizy modalnej z RF-DYNAM Pro - Natural Vibrations do przewidzenia poziomów drgań we wszystkich miejscach na kondygnacji. Dokładne zbadanie dynamicznego zachowania stropu wymaga dokładnej analizy.

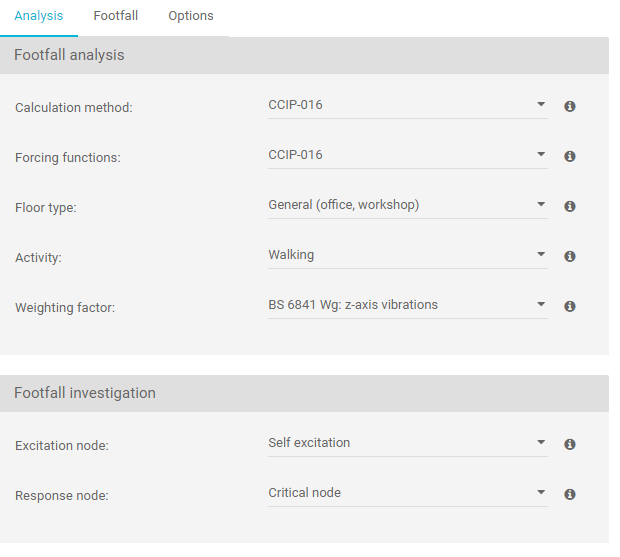

Oprogramowanie wykorzystuje najnowocześniejsze procedury analityczne, dzięki czemu użytkownik może wybrać jedną z dwóch najczęściej stosowanych metod obliczeniowych, a mianowicie metodę Concrete Centre Method CCIP-016) lub metodę Construction Institute Method (P354).

CADS Footfall Analysis | Funkcje

Analiza Footfall łączy się z programem RFEM, wykorzystując geometrię modelu, dzięki czemu użytkownik nie musi tworzyć drugiego modelu specjalnie do analizy Footfall
Umożliwia użytkownikowi analizę każdego typu konstrukcji, niezależnie od kształtu, materiału lub zastosowania
Szybkie i dokładne przewidywanie odpowiedzi rezonansowych i impulsowych (przejściowych)
Zbiorczy pomiar poziomów drgań – analiza VDV
Intuicyjne dane wyjściowe, które umożliwiają inżynierowi sugerowanie ulepszeń w krytycznych obszarach w ekonomiczny sposób.
Ocena przekroczenia wartości granicznych zgodnie z BS 6472 i ISO 10137
Wybór sił wzbudzających: CCIP-016, SCI P354, AISC DG11 do podłóg i schodów
Krzywe ważenia częstotliwościowego (BS 6841)
Szybkie sprawdzenie całego modelu lub określonych obszarów
Analiza dawki drgań (VDV)
Regulacja minimalnej i maksymalnej częstotliwości chodzenia oraz wagi pieszego
Dane wejściowe tłumienia wprowadzane przez użytkownika
Ustawienie liczby kroków dla odpowiedzi rezonansowej poprzez wprowadzenie danych przez użytkownika lub obliczenie przez program
Wartość graniczna reakcji środowiskowej w oparciu o BS 6472 i ISO 10137

Wykres udziału masy dla postaci własnych

CADS Footfall Analysis | Wyniki

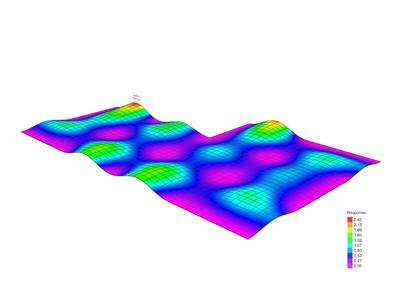

Ogólne maksymalne współczynniki odpowiedzi i węzły krytyczne
Analiza rezonansowa (maksymalny współczynnik odpowiedzi, przyspieszenie RMS, węzeł krytyczny, częstotliwość krytyczna)
Analiza impulsowa (przejściowa) (maksymalny współczynnik odpowiedzi, szczytowe przyspieszenie/prędkość, RMS przyspieszenie/prędkość, węzeł krytyczny, częstotliwość krytyczna)
Wartości dawki drgań dla analizy rezonansowej i impulsowej

Wykresy

Współczynnik odpowiedzi a częstotliwość ruchu pieszego
Udział masy a postacie własne
Analiza czasowa prędkości
