CADS 步频分析 | 解决方案
针对复杂的计算 - 不规则地板或任意楼梯上由人行走引起的振动分析, 在“落脚点分析”程序中使用 RFEM 模型和附加模块 RFEM 5-Zusatzmodul RF-DYNAM Pro - Eigenschwingungen 的模态分析结果来预测楼层上所有位置的振动水平。 如果想详细研究楼板的动力特性,就必须要拥有一套完整的设计计算程序。
我们的软件包含最新的计算方法,用户可以在两种最常用的计算方法之间进行选择: 混凝土中心法 (CCIP-016) 和钢结构学会法 (P354)。
CADS Footfall 分析 | 产品特性
- Footfall 分析与 RFEM 相链接,用户可以使用 RFEM 的模型几何图形,而无需为人致振动分析再创建一个模型。
- 适用于任何类型的结构(形状、材料)
- 快速准确地预测共振和脉冲(瞬态)响应
- 振动水平的累积测量 – VDV 分析
- 结果输出直观,工程师可以快速针对临界区域提出改进方案
- 根据 BS 6472 和 ISO 10137 进行限值检查
- 激振力的选择: 对于楼板和楼梯: CCIP-016、SCI P354、AISC DG11
- 频率计权曲线 (BS 6841)
- 可以快速查看整个模型或特定区域
- 振动剂量值 (VDV)

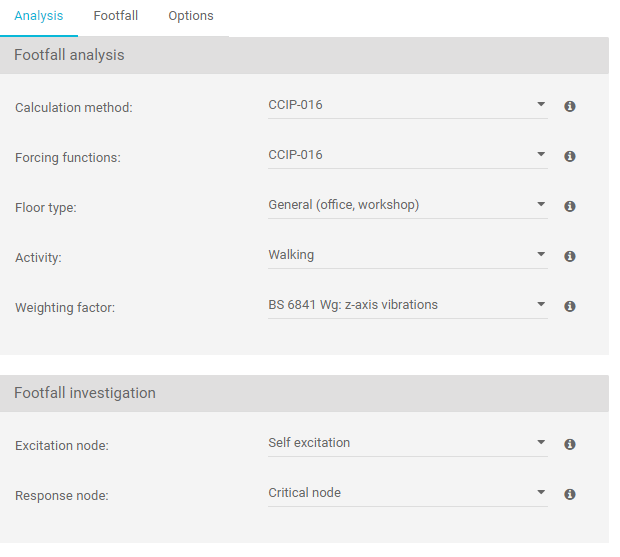

- 可调整最小和最大步行频率以及步行者的重量
- 用户输入阻尼值
- 可通过用户输入或软件计算来改变共振响应的步频数
- 基于 BS 6472 和 ISO 10137 的环境响应限值
CADS-Footfall 分析 | 结果输出

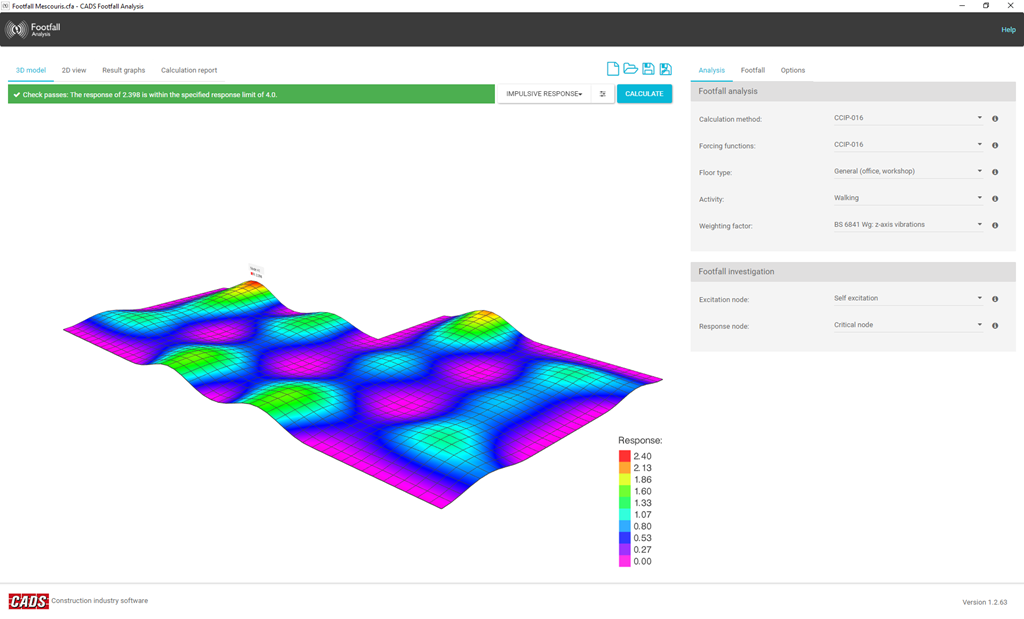

- 最大响应系数和临界节点的总显示
- 共振分析(最大响应系数、RMS 加速度、临界节点、临界频率)
- 脉冲(瞬态)分析(最大响应系数、峰值加速度/速度、RMS 加速度/速度、临界节点、临界频率)
- 共振分析和脉冲分析的振动剂量值
图表
- 响应系数与行走频率

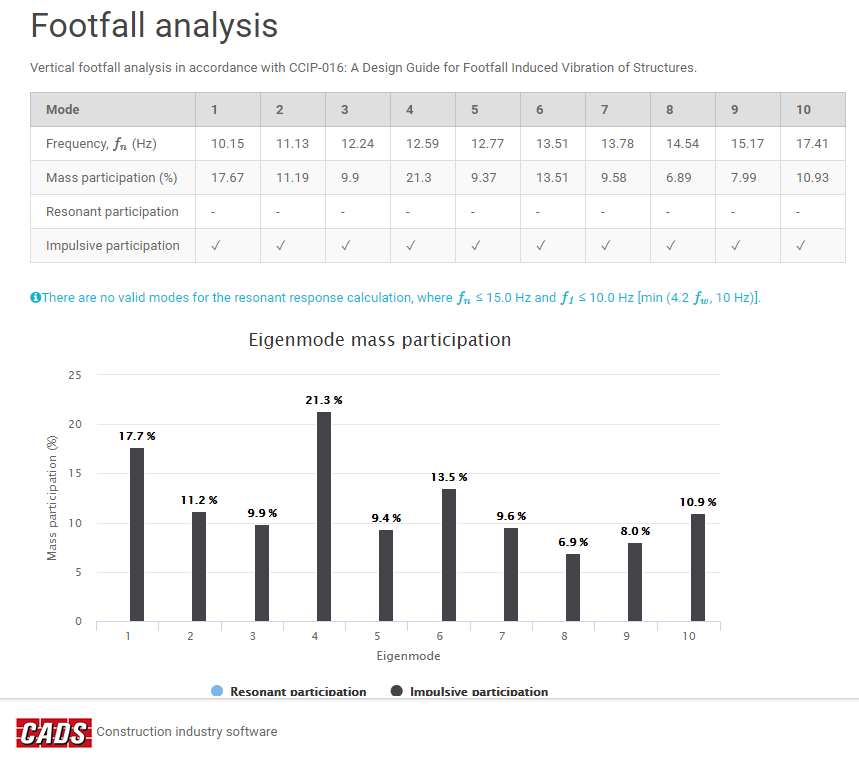

- 质量参与和振型
- 速度-时间曲线
计算价格

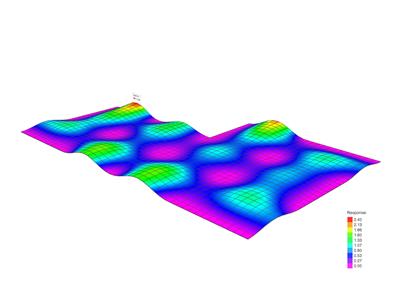

![CADS-Footfall 分析](/zh/webimage/006137/2944039/file_1200x900.jpg?mw=400&hash=bd4a739c69f5253a30e318f68881107e0e50852b)
总金额 2,460.00 USD
该价格适用于United States。
