Дополнительный модуль CADS Footfall Analysis к RFEM 5

CADS Footfall Analysis - это программа для постобработки, которую можно использовать вместе с RFEM 5 для анализа частоты шагов. Анализ частоты шагов представляет интерес для пользователей, интересующихся колебаниями, вызываемыми в их конструкциях действиями, связанными с ходьбой. По мере того, как достижения в области проектирования конструкций приводят к созданию более эффективных и лёгких конструкций неправильной формы, всё большее значение приобретает чувствительность конструкций к вибрации.

Программное обеспечение для моделирования, расчёта и строительства

Всего позиций: 3

CADS Footfall Analysis | Решение

Существует известная сложность расчёта реакции на шаги на неровных полах или лестницах любого типа. Footfall Analysis использует модель RFEM и результаты модального анализа RF-DYNAM Pro - Natural Vibrations для прогнозирования уровня колебаний во всех точках перекрытия. Строгий метод расчёта необходим для точного исследования динамической работы перекрытия.

Программное обеспечение включает в себя самые современные процедуры расчёта, позволяющие пользователю выбрать между двумя наиболее часто используемыми доступными методами расчёта, а именно методом Бетонного центра (CCIP-016) и методом Института стальных конструкций (P354).

CADS Footfall Analysis | Характеристики

Footfall Analysis связывается с RFEM, используя геометрию модели из этой программы, поэтому пользователю не требуется создавать вторую модель специально для анализа шагов.
Позволяет пользователю рассчитывать любой тип конструкции для анализа шагов, независимо от формы, материала или использования.

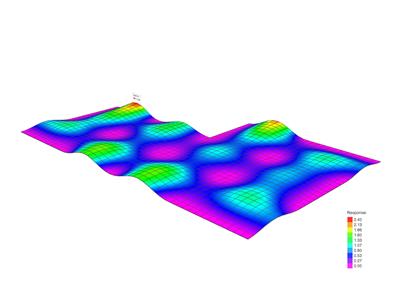

Быстрое и точное прогнозирование резонансных и импульсных (переходных) реакций
Совокупное измерение уровней колебаний – анализ VDV
Интуитивно понятный интерфейс позволяет инженеру экономично порекомендовать улучшения в критических зонах
Проверка предельных значений «проходит/не проходит» в соответствии с BS 6472 и ISO 10137.

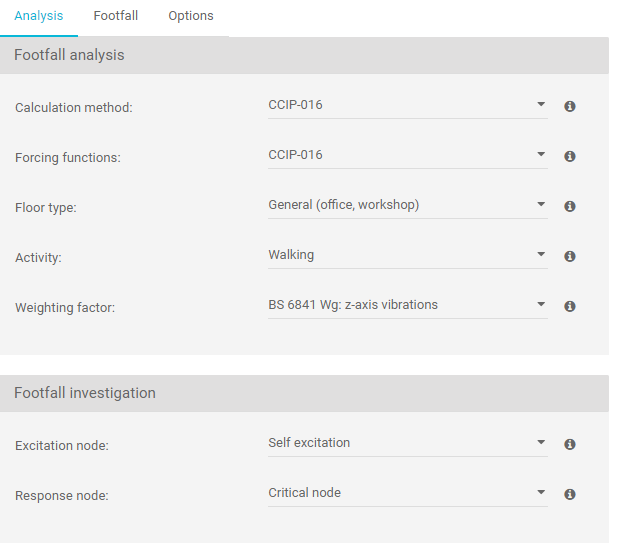

Выбор сил возбуждения: CCIP-016, SCI P354, AISC DG11 для перекрытий и лестниц
Кривые частотной модуляции (BS 6841)
Быстрое исследование всей модели или отдельных областей
Расчёт дозы колебаний (VDV)
Настройка минимальной и максимальной частоты ходьбы, а также веса пешехода
Введенные пользователем значения затухания
Изменение количества шагов для резонансной реакции, ввода пользователем или расчёта программы
Предел реакции на воздействие окружающей среды на основе BS 6472 и ISO 10137

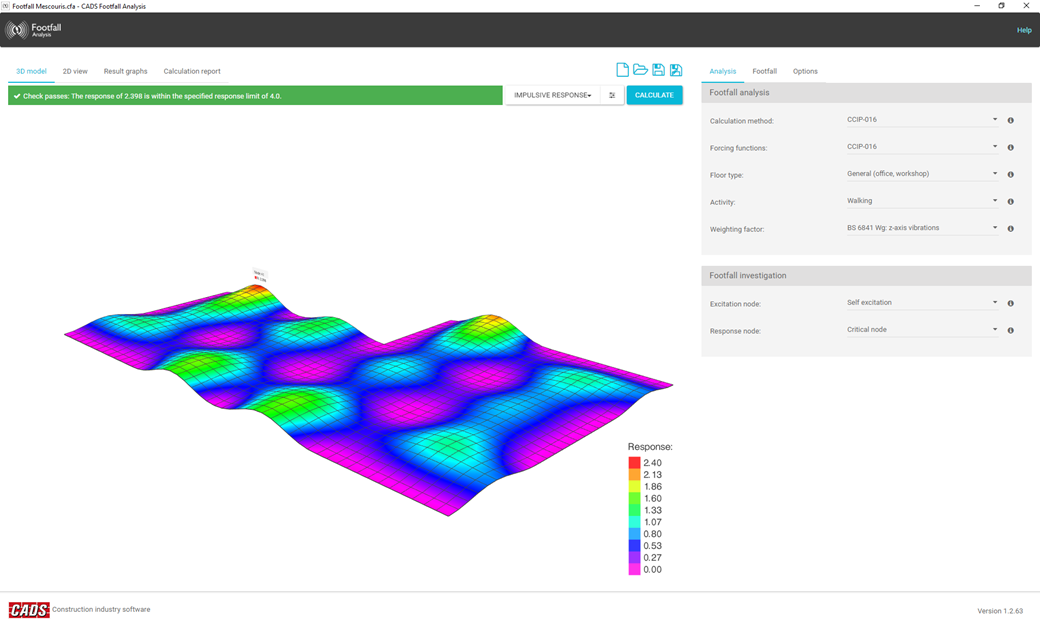

CADS Footfall Analysis | Результаты

Общие максимальные коэффициенты реакции и критические узлы
Резонансный расчёт (максимальный коэффициент реакции, среднеквадратичное ускорение, критический узел, критическая частота)
Импульсный (переходной) расчёт (максимальный коэффициент реакции, пиковое ускорение/скорость, среднеквадратичное ускорение/скорость, критический узел, критическая частота)
Значения дозы колебаний как для резонансного, так и для импульсного расчёта

Графики

Коэффициент реакции и частота ходьбы

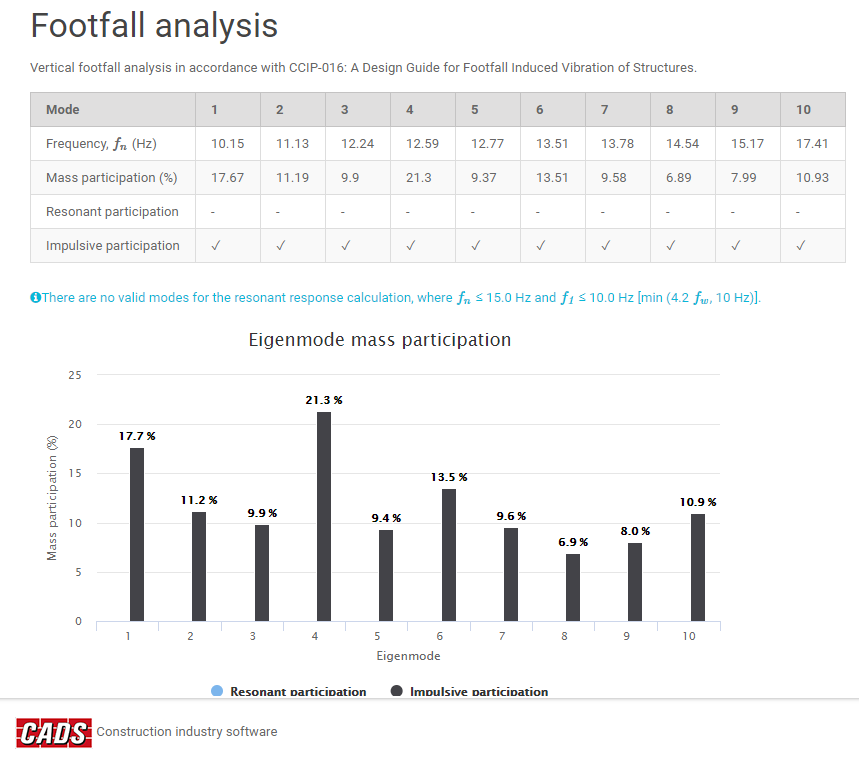

Участие массы и собственные формы
Изменение скорости во времени
