RFEM 5-Zusatzmodul CADS-Schrittfrequenzanalyse

Die Footfall Analysis (Schrittfrequenzanalyse) ist eine von CADS entwickelte Nachbearbeitungssoftware, die Sie in Verbindung mit RFEM 5 zur Berechnung der Analyse von einer Schrittfrequenzreaktion verwenden können. Das Schrittfrequenzverhalten ist für Nutzer von Interesse, die sich Gedanken über die Schwingungen machen, die durch Gehen und Laufen in ihren Tragwerken entstehen. Da Fortschritte in der Tragwerksplanung zu effizienteren und leichteren unregelmäßigen Tragwerken führen, gewinnt die Schwingungsempfindlichkeit von Bauwerken zunehmend an Bedeutung.

Statiksoftware für Schrittfrequenzanalysen

Gesamtanzahl: 3

CADS-Schrittfrequenzanalyse | Lösung

Es besteht eine bekannte Komplexität bei der Berechnung der Reaktion von Schrittfrequenz auf unregelmäßigen Böden oder Treppen jeder Art. Die Schrittfrequenzanalyse verwendet das RFEM-Modell und die Ergebnisse der Modalanalyse von RF-DYNAM Pro-Eigenschwingungen, um die Schwingungsniveaus an allen Stellen einer Geschossdecke vorherzusagen. Ein gründliches Bemessungsverfahren ist unerlässlich, um das dynamische Verhalten einer solchen Decke genau untersuchen zu können.

Die Software beinhaltet modernste Berechnungsverfahren, sodass der Anwender zwischen den beiden am häufigsten verwendeten Analysemethoden, nämlich der Concrete Centre Method (CCIP-016) und der Steel Construction Institute Method (P354), wählen kann.

CADS-Schrittfrequenzanalyse | Features

Die Schrittfrequenz-Analyse wird mit RFEM unter Verwendung seiner Modellgeometrie verknüpft, sodass kein anderes Modell speziell für die Schrittfrequenzanalyse zu erstellen ist.
Die Anwender können unabhängig von Form und Material jede Art von Tragwerk für die Schrittfrequenz-Analyse untersuchen, oder
Schnelle und genaue Vorhersagen resonanter und impulsiver (vorübergehender) Antworten verwenden, sowie
Kumulative Messung der Schwingungen – VDV-Analyse durchführen, und
Intuitive Ausgabe, die es dem Ingenieur ermöglicht, auf kostengünstige Weise Verbesserungsvorschläge in kritischen Bereichen zu machen
Grenzwertkontrolle bezüglich bestanden/nicht bestanden gemäß BS 6472 und ISO 10137
Auswahl der Anregungskräfte: CCIP-016, SCI P354, AISC DG11 für Geschossdecken und Treppen
Frequenzbewertungskurven (BS 6841)
Schnelle Untersuchung des gesamten Modells oder bestimmter Bereiche
Schwingungsdosiswert (VDV)
Anpassen der minimalen und maximalen Gehfrequenz sowie des Fußgängergewichts
Benutzerspezifische Dämpfungswerte
Variieren der Anzahl der Schrittfrequenzen für Resonanzantworten, Benutzereingaben oder Softwareberechnung
Umgebungsgrenzwert basierend auf BS 6472 und ISO 10137

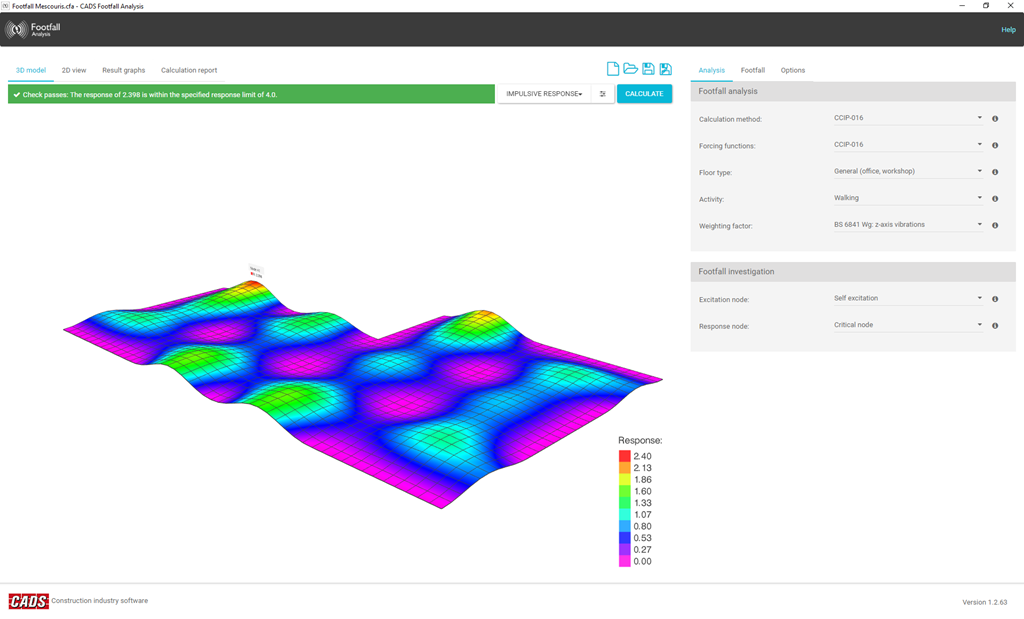

CADS-Schrittfrequenzanalyse | Ausgabe

Gesamtanzeige maximaler Reaktionsfaktoren und kritischer Knoten
Resonanzanalyse (maximaler Reaktionsfaktor, RMS-Beschleunigung, kritischer Knoten, kritische Frequenz)
Impulsanalyse (transient) (maximaler Reaktionsfaktor, Spitzenbeschleunigung/-geschwindigkeit, RMS-Beschleunigung/Geschwindigkeit, kritischer Knoten, kritische Frequenz)
VDVs für resonante und impulsive Analysen

Diagramme

Reaktionsfaktor vs. Gehfrequenz
Massenbeteiligung vs. Eigenformen
Geschwindigkeits-Zeitverlauf
