![Saída gráfica da resposta](/pt/webimage/006854/627819/2019-08-22_14-27-36.png?mw=512&hash=1d8e9a9f10d1150e594b3c1f9bfbac81c2ae7f0b)
É sabido que o cálculo da frequência de passos é complexo para qualquer tipo de laje de piso ou escada irregular. O Footfall Analysis utiliza o modelo do RFEM e os resultados da análise modal do RF-DYNAM Pro - Natural Vibrations para prever os níveis de vibração em todos os pontos do piso. Um método de análise rigoroso é essencial para permitir uma investigação precisa do comportamento dinâmico do piso.
O software incorpora os procedimentos de análise mais atualizados, permitindo ao utilizador escolher entre os dois métodos de cálculo mais utilizados, nomeadamente o método do Concrete Centre (CCIP-016) e o método do Steel Construction Institute (P354).

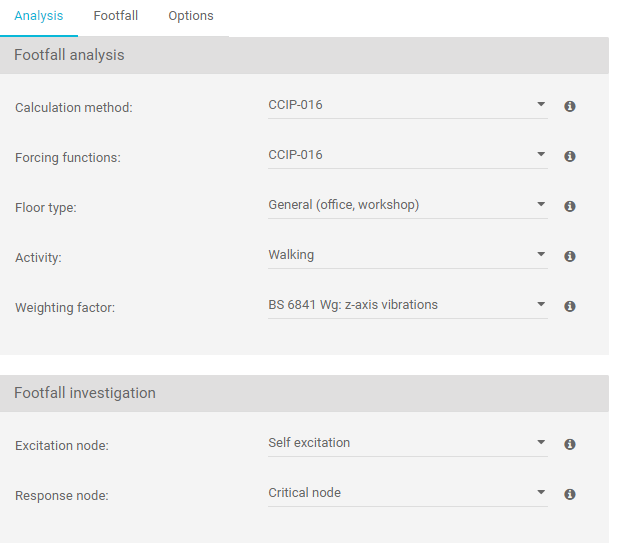

![Entrada de análise](/pt/webimage/006855/627832/Analysis_input.png?mw=512&hash=623c1b06168e4c30eff114f3f4c024113a8a1f5c)
- O software Footfall Analysis está ligado ao RFEM utilizando a geometria do modelo a partir daí, de modo que não seja necessário o utilizador criar um segundo modelo especificamente para a análise de frequência de passos
- Permite ao utilizador submeter qualquer tipo de estrutura a uma análise de frequência de passos, independentemente da forma, do material ou da utilização
- Previsões rápidas e precisas de respostas ressonantes e impulsivas (transitórias)
- Medição acumulada de níveis de vibração – análise VDV
- Saída intuitiva que permite ao engenheiro aconselhar sobre melhorias de áreas críticas de forma económica
- Verificação do limite de aprovação/reprovação de acordo com as normas BS 6472 e ISO 10137
- Escolha das forças de excitação: CCIP-016, SCI P354, AISC DG11 para pisos e escadas
- Curvas de ponderação de frequência (BS 6841)
- Análise rápida para modelo completo ou áreas específicas
- Análise de dose de vibração (VDV)
- Ajustar a frequência de caminhada mínima e máxima, bem como o peso do caminhante
- Valores de amortecimento de entrada do utilizador
- Variação do número de passos para respostas de ressonância, entradas do utilizador ou cálculos de software
- Limite de resposta ambiental baseado nas normas BS 6472 e ISO 10137
![Gráfico para participação em massa de modo próprio](/pt/webimage/006806/627849/Eigenmode_mass_participation_graph.png?mw=512&hash=74ecef64409c9d893a88e16d5e454b7abb75b4bb)
- Fatores de resposta máximos globais e nós críticos
- Análise ressonante (fator de resposta máximo, aceleração RMS, nó crítico, frequência crítica)
- Análise impulsiva (transitório) (fator de resposta máximo, aceleração/velocidade de pico, aceleração/velocidade RMS, nó crítico, frequência crítica)
- Valores de dose de vibração para análises ressonantes e impulsivas
Gráficos
- Fator de resposta vs. frequência de caminhada
- Participação em massa vs. modos próprios
- Histórico de velocidade
