- Footfall Analysis navazuje na RFEM, odkud přebírá geometrii modelu, a uživatel tak nemusí vytvářet další model speciálně pro krokovou frekvenční analýzu
- Umožňuje uživateli posuzovat jakýkoli typ konstrukce pro krokovou frekvenční analýzu bez ohledu na tvar, materiál nebo použití
- Rychlé a přesné predikce rezonančních a přechodových (pulzních) odezev
- Kumulativní měření hladin dávek vibrací - VDV analýza
- Intuitivní výstup radící inženýrům, jak hospodárně vylepšit kritické oblasti
- Posouzení překročení limitních hodnot podle BS 6472 a ISO 10137
- Výběr budicích sil: CCIP-016, SCI P354, AISC DG11 pro podlahy a schody
- Frekvenční váhové křivky (BS 6841)
- Rychlé posouzení celého modelu nebo určitých oblastí
- Analýza dávek vibrací (VDV)
- Úprava minimální a maximální frekvence chůze a hmotnosti chodce
- Uživatelsky zadané hodnoty tlumení
- Nastavování počtu kroků pro rezonanční odezvu uživatelským zadáním nebo výpočtem programu
- Mezní hodnota odezvy prostředí podle BS 6472 a ISO 10137
CADS Footfall Analysis | Základní vlastnosti
Máte nějaké otázky?
![KB 001825 | Webová služba & API pro Analýzu fází výstavby](/cs/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
![WebService & API C #titulní obrázek](/cs/webimage/039826/3501825/Featureimage_english.png?mw=512&hash=155589b198d693fea6bf8f7eba4440f2e17d1638)

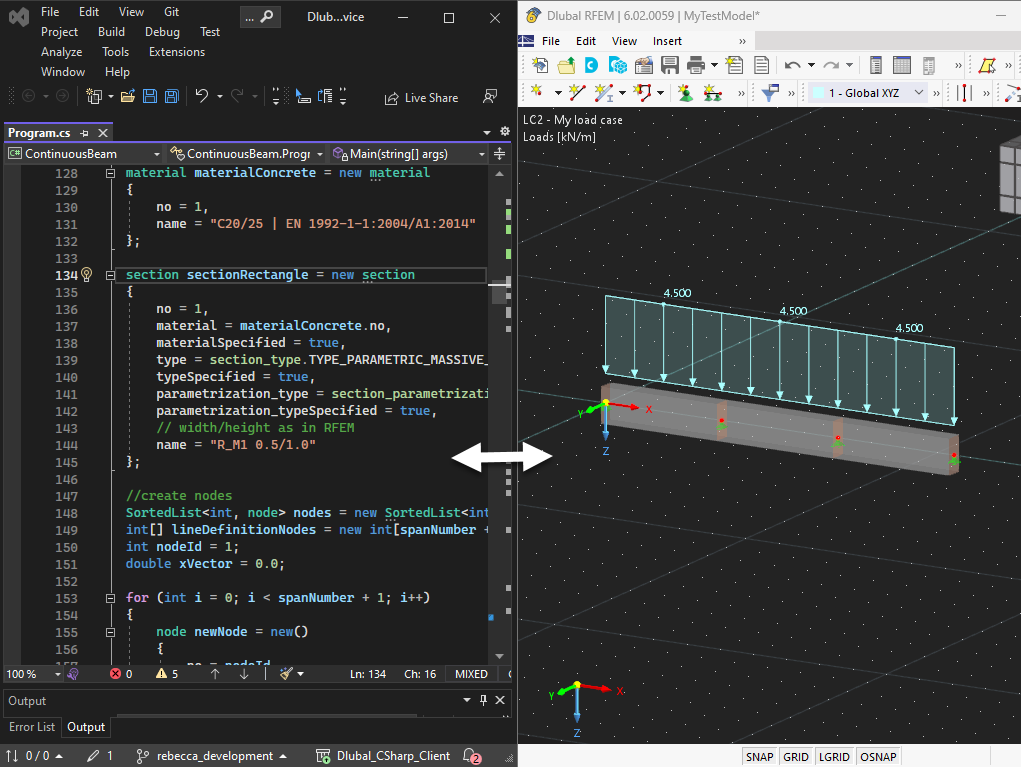

Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
![Model dřevěného roštu](/cs/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
Pro použitelnost konstrukce nesmí deformace překročit určité mezní hodnoty. Příklad ukazuje, jak lze posoudit průhyb prutů pomocí addonů pro posouzení.
![Obrázek 1: Model sila v programu RFEM](/cs/webimage/039649/3496511/001.png?mw=512&hash=6541d24fd11ea035fb0ac9b8e3ce028590b0228c)
Cílem použití programů RFEM 6 a Blender s addonem Bullet Constraints Builder je získat grafické znázornění kolapsu modelu na základě simulace reálných fyzikálních dějů. RFEM 6 slouží jako zdroj geometrie a údajů pro simulaci. Je to další příklad, proč je důležité mít naše programy tzv. BIM Open, aby bylo možné realizovat spolupráci napříč softwarovými doménami.
![Grafische Ausgabe der Antwort](/cs/webimage/006854/627819/2019-08-22_14-27-36.png?mw=512&hash=1d8e9a9f10d1150e594b3c1f9bfbac81c2ae7f0b)

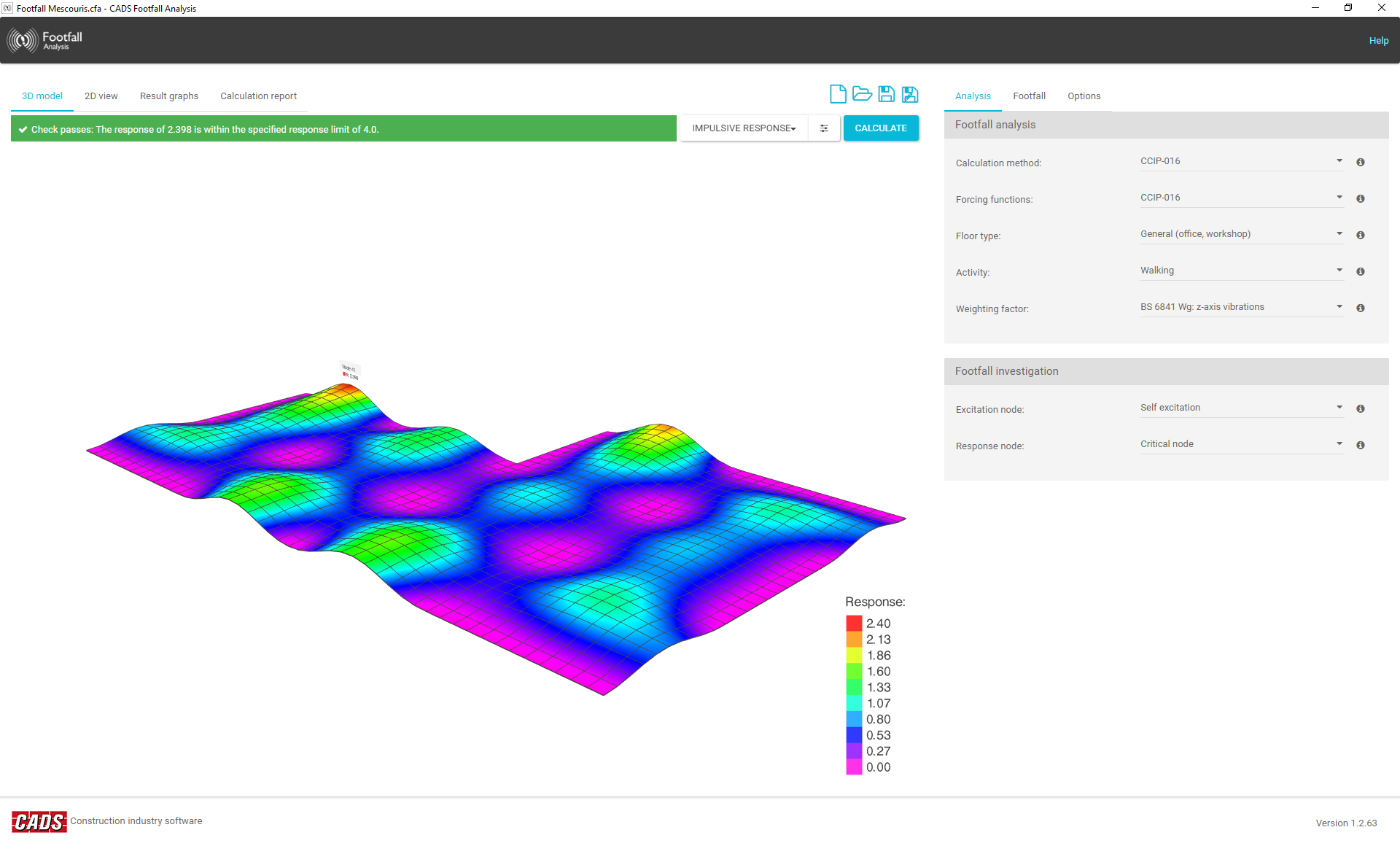

Analýza odezvy kroků na nepravidelných podlahách nebo různých typech schodišť vyžaduje komplexní výpočet. Při krokové frekvenční analýze, při níž se stanoví úroveň vibrací v každém místě na podlaží, se vychází z modelu RFEM a z výsledků modální analýzy v modulu RF-DYNAM Pro - Natural Vibrations. Správné posouzení dynamického chování podlaží vyžaduje přesnou metodu analýzy.

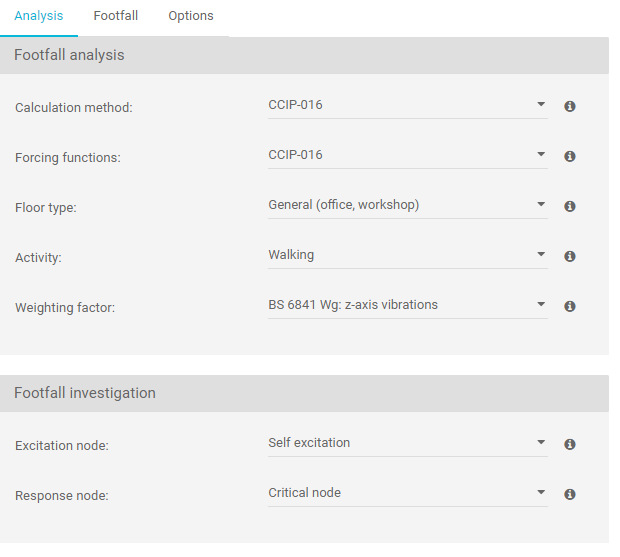

Program nabízí nejaktuálnější analytické postupy. Uživatel může volit mezi dvěma nejpoužívanějšími výpočetními metodami: takzvanou Concrete Centre Method (CCIP-016) a Steel Construction Institute Method (P354).
![Analyseeingabe](/cs/webimage/006855/627832/Analysis_input.png?mw=512&hash=623c1b06168e4c30eff114f3f4c024113a8a1f5c)
- Footfall Analysis navazuje na RFEM, odkud přebírá geometrii modelu, a uživatel tak nemusí vytvářet další model speciálně pro krokovou frekvenční analýzu
- Umožňuje uživateli posuzovat jakýkoli typ konstrukce pro krokovou frekvenční analýzu bez ohledu na tvar, materiál nebo použití
- Rychlé a přesné predikce rezonančních a přechodových (pulzních) odezev
- Kumulativní měření hladin dávek vibrací - VDV analýza
- Intuitivní výstup radící inženýrům, jak hospodárně vylepšit kritické oblasti
- Posouzení překročení limitních hodnot podle BS 6472 a ISO 10137
- Výběr budicích sil: CCIP-016, SCI P354, AISC DG11 pro podlahy a schody
- Frekvenční váhové křivky (BS 6841)
- Rychlé posouzení celého modelu nebo určitých oblastí
- Analýza dávek vibrací (VDV)
- Úprava minimální a maximální frekvence chůze a hmotnosti chodce
- Uživatelsky zadané hodnoty tlumení
- Nastavování počtu kroků pro rezonanční odezvu uživatelským zadáním nebo výpočtem programu
- Mezní hodnota odezvy prostředí podle BS 6472 a ISO 10137
![Eigenmode mass participation graph](/cs/webimage/006806/627849/Eigenmode_mass_participation_graph.png?mw=512&hash=74ecef64409c9d893a88e16d5e454b7abb75b4bb)
- Celkové maximální součinitele odezvy a kritické uzly
- Rezonanční analýza (maximální součinitel odezvy, efektivní (kvadratický průměr) zrychlení, kritický uzel, kritická frekvence)
- Pulzní (přechodová) analýza (maximální součinitel odezvy, maximální zrychlení/rychlost, efektivní (kvadratický průměr) zrychlení/rychlost, kritický uzel, kritická frekvence)
- Hodnoty dávky vibrací pro rezonanční i pulsní analýzu
Diagramy
- Faktor odezvy vs. frekvence chůze
- Podílející se hmoty vs. vlastní tvary
- Časový průběh rychlosti
