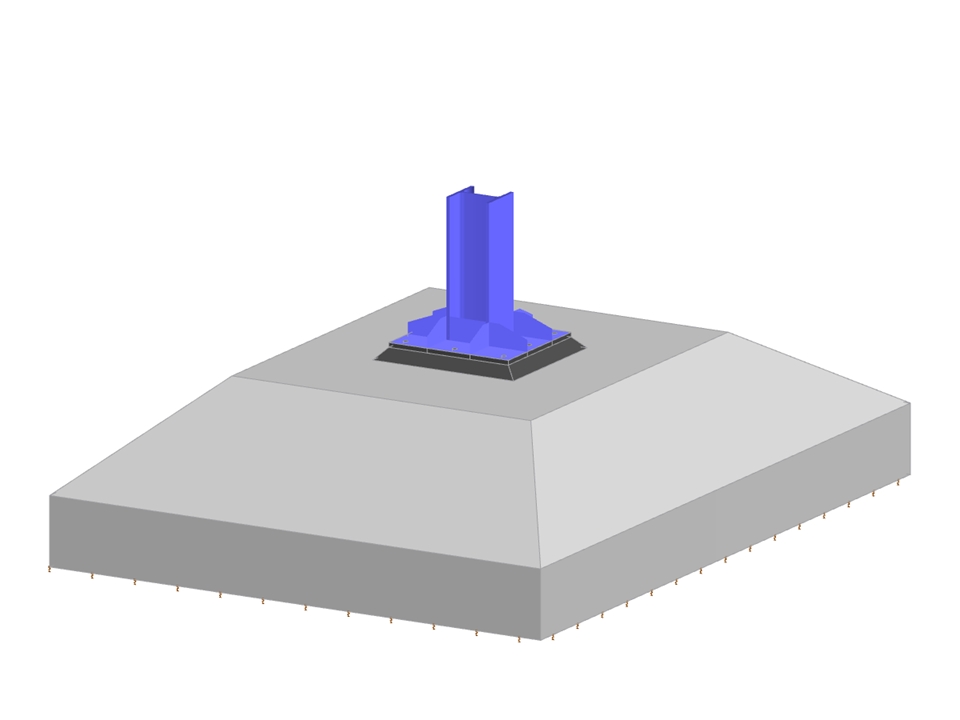

Parametrizace geometrie připojení sloupu I-profilu k betonové patce pomocí ocelové kotevní desky s kotevními šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kotevní deska s patkou
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 149 |
Počet linií | 165 |
Počet prutů | 17 |
Počet ploch | 70 |
Počet těles | 4 |
Celková hmotnost | 9,574 t |
Rozměry (metrické) | 2,300 x 3,000 x 1,370 m |
Rozměry (imperiální) | 7.55 x 9.84 x 4.49 feet |
Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
