Módulo adicional para o RFEM 5
RF-INFLUENCE

O RF-INFLUENCE é um módulo adicional para o RFEM 5 que gera linhas e superfícies de influência devido a um esforço interno fixo, por exemplo, força normal, força de corte ou momento fletor.

As linhas e superfícies de influência expressam graficamente como uma carga unitária afeta as reações da secção em todas as posições de carga possíveis do modelo.

Determinação de linhas e superfícies de influência

Total de itens: 4

RF-INFLUENCE | Funções

Definição simples de cargas unitárias no modelo do RFEM
Definição simples das posições da barra, da superfície e do apoio a serem verificados
Registo dos resultados numéricos e representação gráfica dos resultados para a carga unitária ou para o ponto verificado
Relatório de impressão detalhado incluindo todos os dados do modelo e da carga para cada ponto verificado e para cada carga unitária utilizada

RF-INFLUENCE | Entrada de dados

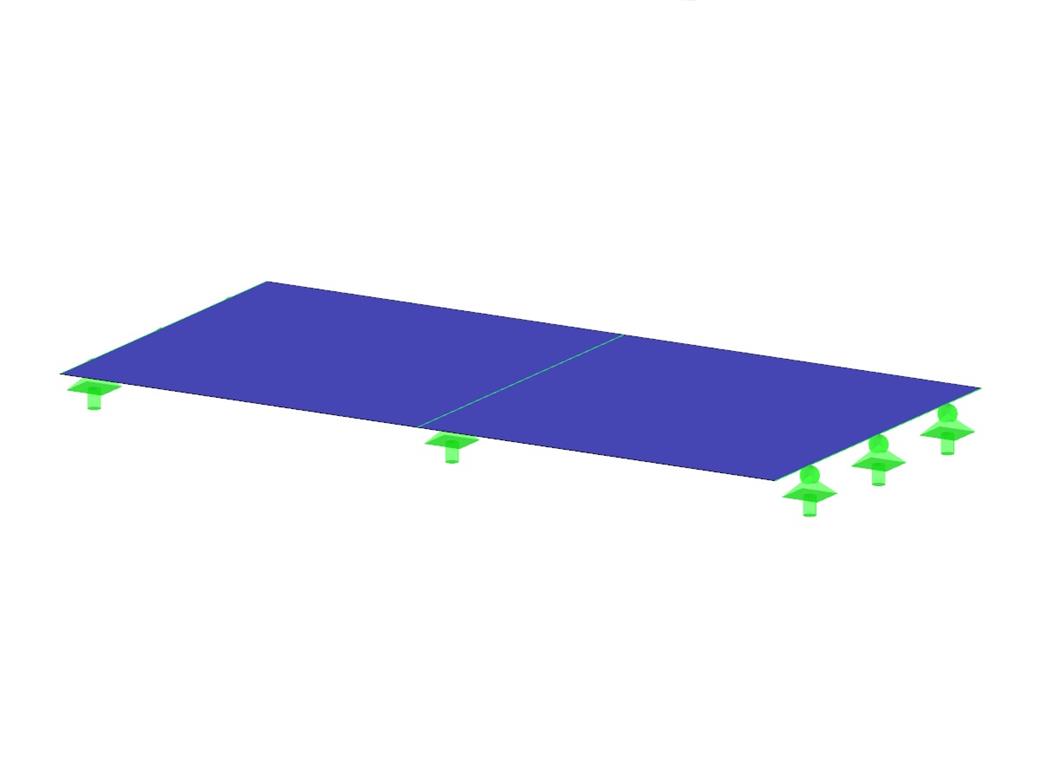

O modelo do RFEM, o qual é constituído por barras e/ou superfícies, é analisado num ponto em particular aplicando uma carga unitária com a magnitude e direção da carga previamente definidas. O RF-INFLUENCE determina como a carga unitária afeta as reações internas sobre o ponto verificado.

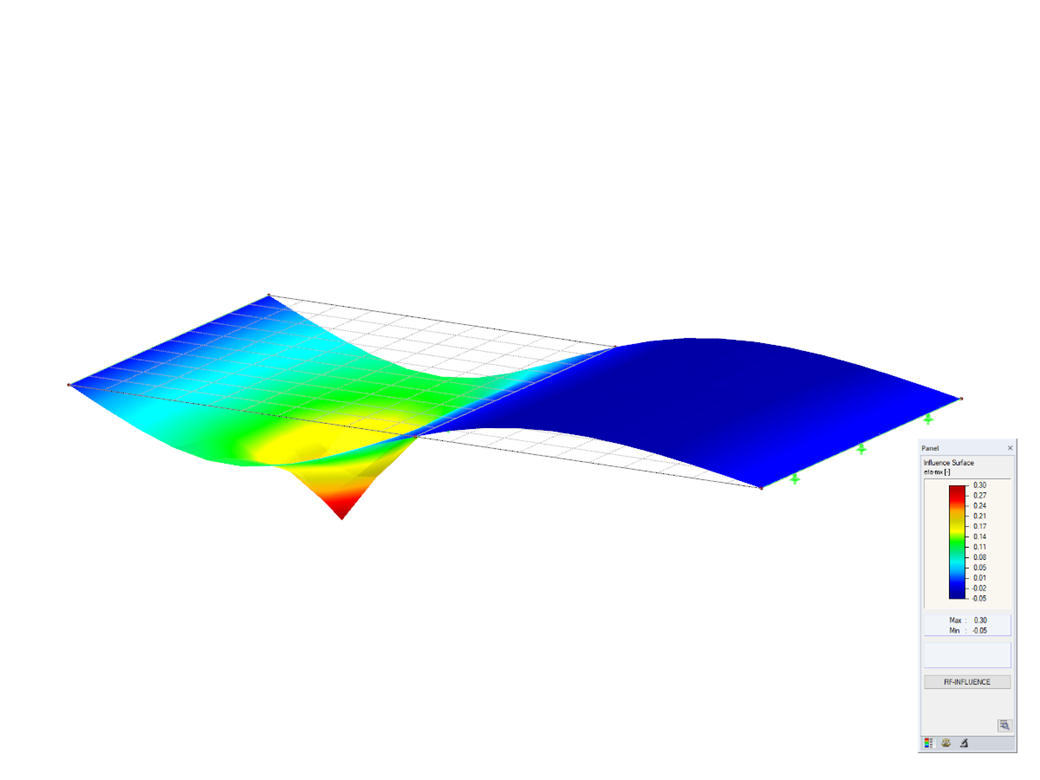

Esta simulação é representada graficamente por uma linha de influência ou uma superfície de influência resultante da magnitude da carga da força ou do momento no ponto do modelo verificado. Esta representação gráfica pode ser utilizada para outras análises ou para verificar o comportamento do modelo.

O RF-INFLUENCE determina as linhas e superfícies de influência dos modelos contendo vigas e superfícies.

RF-INFLUENCE | Cálculo

Quando os pontos a verificar forem definidos, o RF-INFLUENCE pode gerar as linhas e superfícies de influência. De seguida, todos os diagramas de resultados estão disponíveis numa tabela. Os diagramas podem ser classificados por pontos e cargas unitárias aplicadas nas barras, superfícies e apoios.

RF-INFLUENCE | Resultados e exportação

Os resultados de cada linha e superfície de influência são registados numa tabela mas podem também ser avaliados graficamente.

As tabelas de resultados podem ser exportadas para o MS Excel. Além disso, o utilizador tem a possibilidade de imprimir os dados de entrada e os resultados, bem como gráficos, no relatório de impressão global do RFEM.
