Дополнительный модуль к RFEM 5
RF-INFLUENCE

RF-INFLUENCE - это дополнительный модуль для RFEM 5, который создает линии и поверхности влияния на основе фиксированной внутренней силы, такой как осевая сила, поперечная сила или изгибающий момент.

Линии и поверхности влияния графически показывают, как удельная нагрузка влияет на реакции сечений во всех возможных местах нагрузки в модели.

Расчет линий и поверхностей влияния

Всего позиций: 4

RF-INFLUENCE | Характеристики

Простое определение удельных нагрузок в модели RFEM

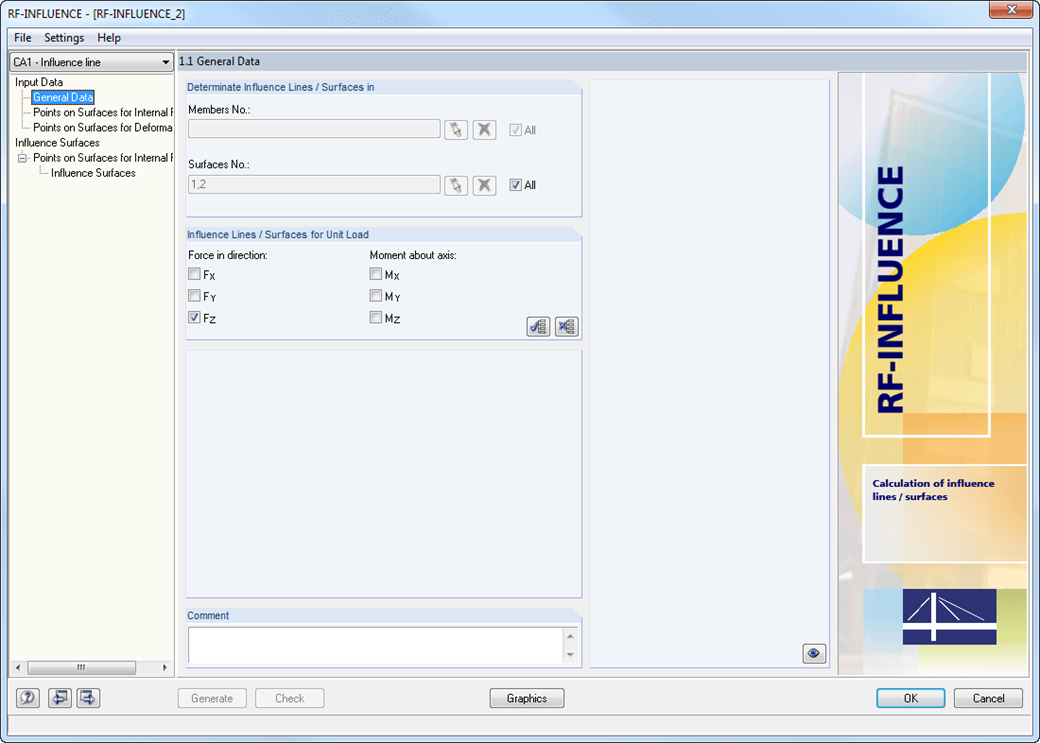

Простое определение анализируемых точек на стержнях, поверхностях и опорах
Численные результаты и графическое отображение результатов удельной нагрузки или рассматриваемой точки
Подробный печатный протокол результатов, включая все данные модели и нагрузок для каждой рассматриваемой точки и каждой применяемой удельной нагрузки

Стержни и поверхности модели, созданной в RFEM, анализируются на определенной точке путем применения удельной нагрузки с предопределенной величиной нагрузки и направлением нагрузки. Модуль определяет, как удельная нагрузка влияет на внутренние силы в рассматриваемой точке.

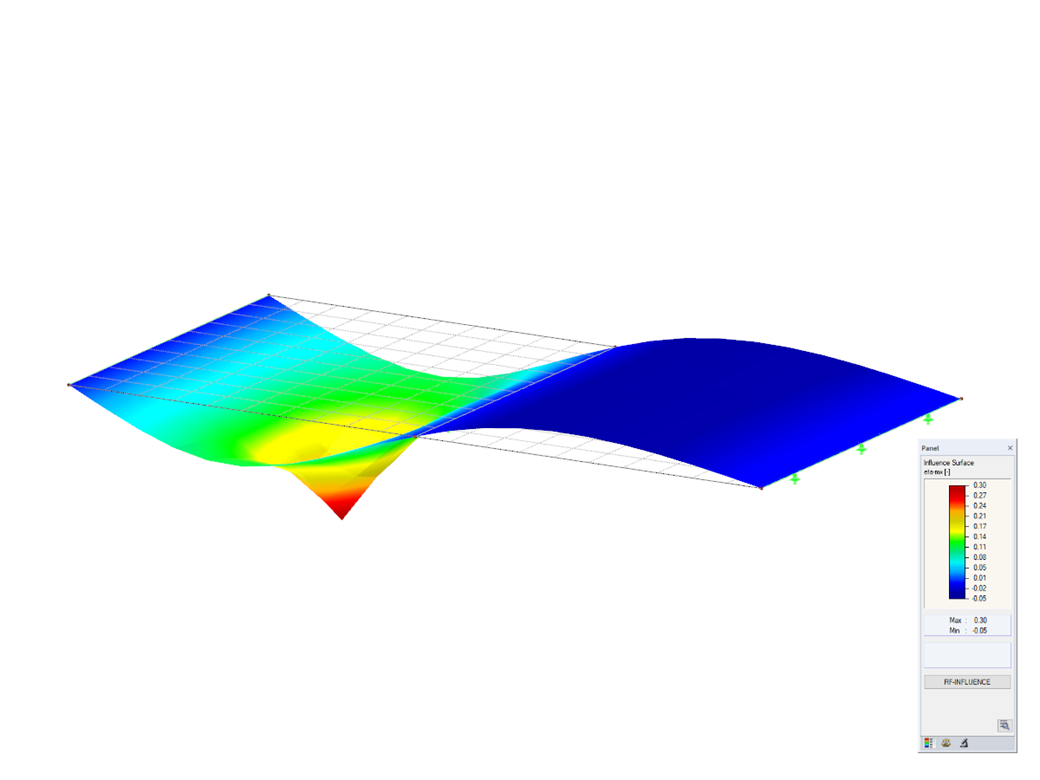

Данная имитация изображается графически линией или поверхностью влияния в результате величины нагрузки силы или момента в рассматриваемой точке. Графическое изображение может быть использовано для дальнейшего анализа или для проверки поведения модели.

RF-INFLUENCE определяет линии и поверхности влияния в моделях, содержащих как балки так и поверхности.

RF-INFLUENCE | Расчет

После определения анализируемых точек, модуль генерирует линии и поверхности влияния. Затем все диаграммы результатов будут доступны в окнах результатов, упорядоченных по точкам и удельным нагрузкам, приложенным к стержням, поверхностям и опорам.

RF-INFLUENCE | Результаты и экспорт

Результаты каждой линии и поверхности влияния отображаются в окнах результатов, их можно оценить также графически.

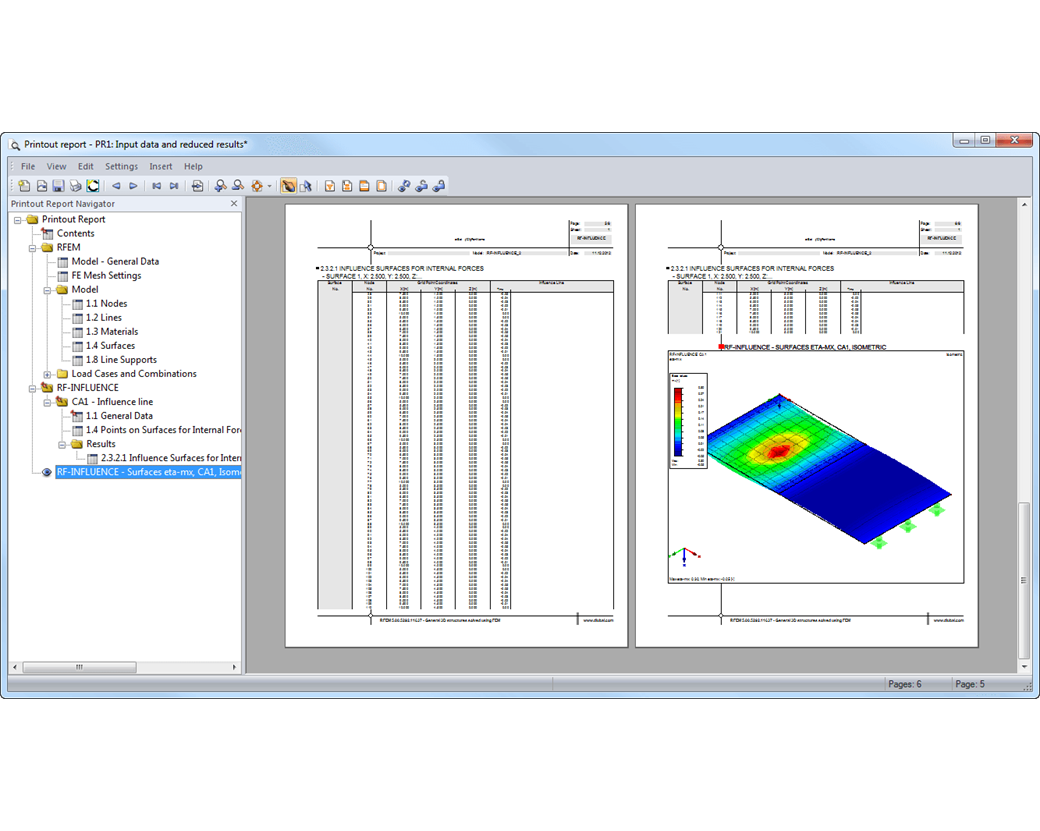

Вы можете экспортировать таблицы результатов в MS Excel. Кроме того, доступен общий протокол результатов RFEM для распечатки входных данных и результатов, а также графики.
