modulo aggiuntivo RFEM 5
RF-INFLUENCE

RF-INFLUENCE è un modulo aggiuntivo per RFEM 5 che genera linee e superfici di influenza a causa di una forza interna fissa, come forza assiale, forza di taglio o momento flettente.

Le linee di influenza e le superfici esprimono graficamente come un carico unitario influenza le reazioni della sezione in tutte le possibili posizioni di carico del modello.

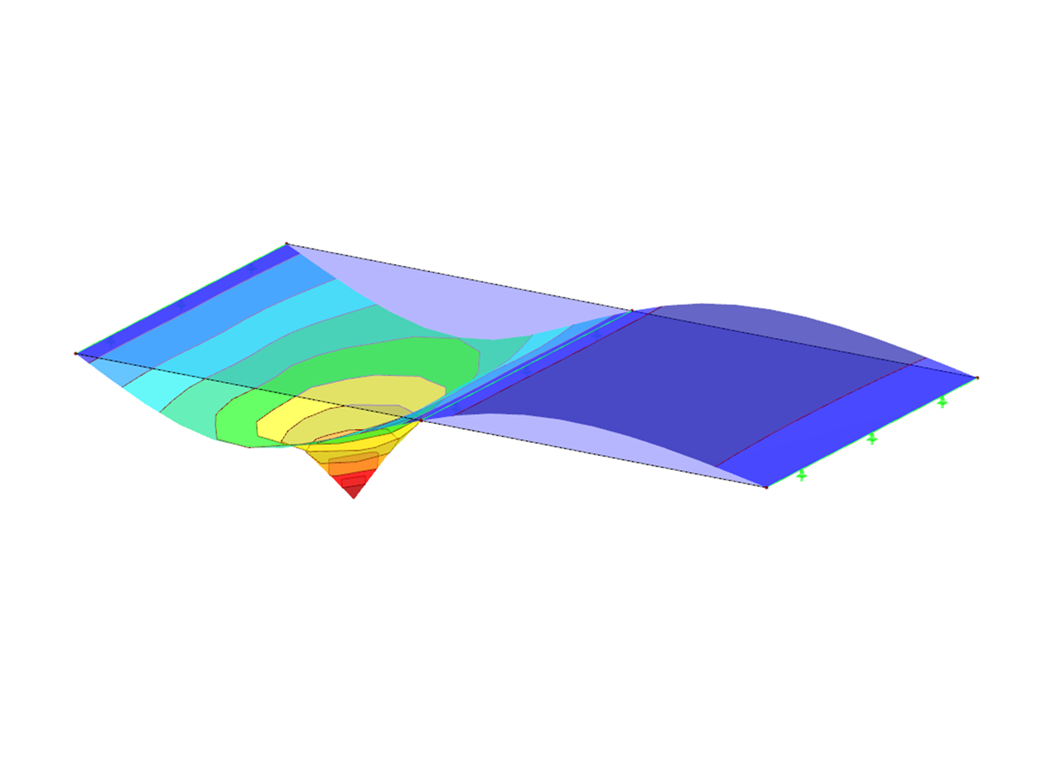

Determinazione delle linee e delle superfici di influenza

Totale voci: 4

RF-INFLUENCE | Caratteristiche

Facile definizione dei carichi unitari nel modello di RFEM
Facile definizione dei punti ispezionati su aste, superfici e vincoli esterni
Visualizzazione grafica e tabellare dei risultati per carico unitario o per punto ispezionato
Relazione di calcolo dettagliata, inclusi tutti i dati del modello e del carico di ogni punto progettato e carico unitario utilizzato

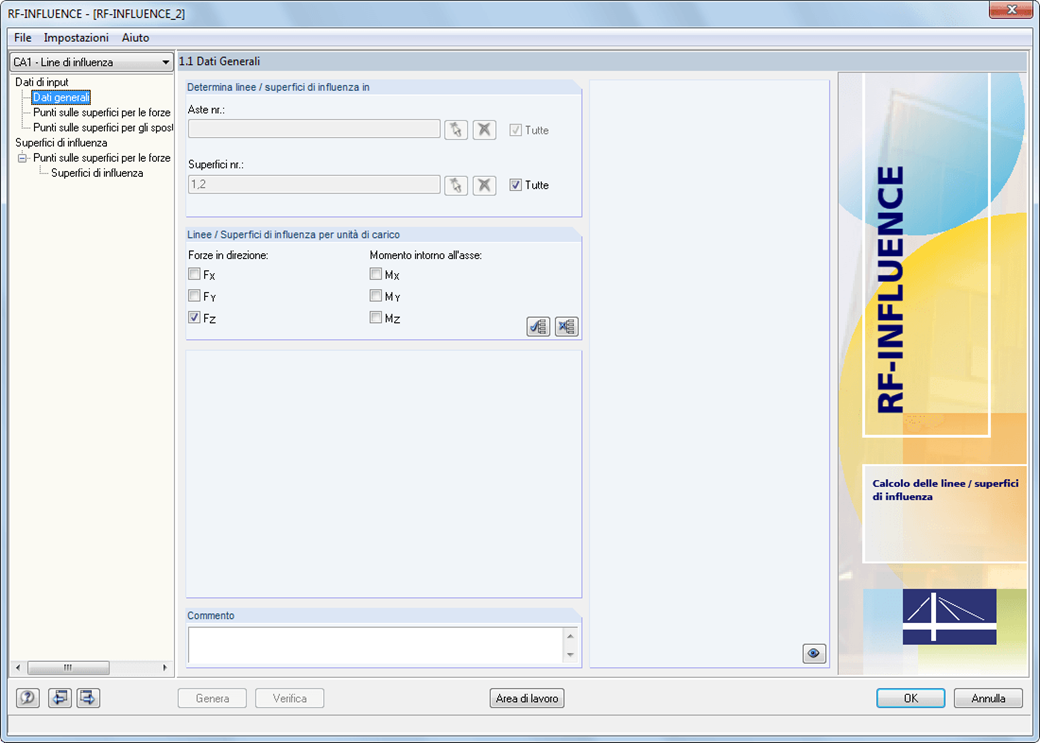

RF-INFLUENCE | Input

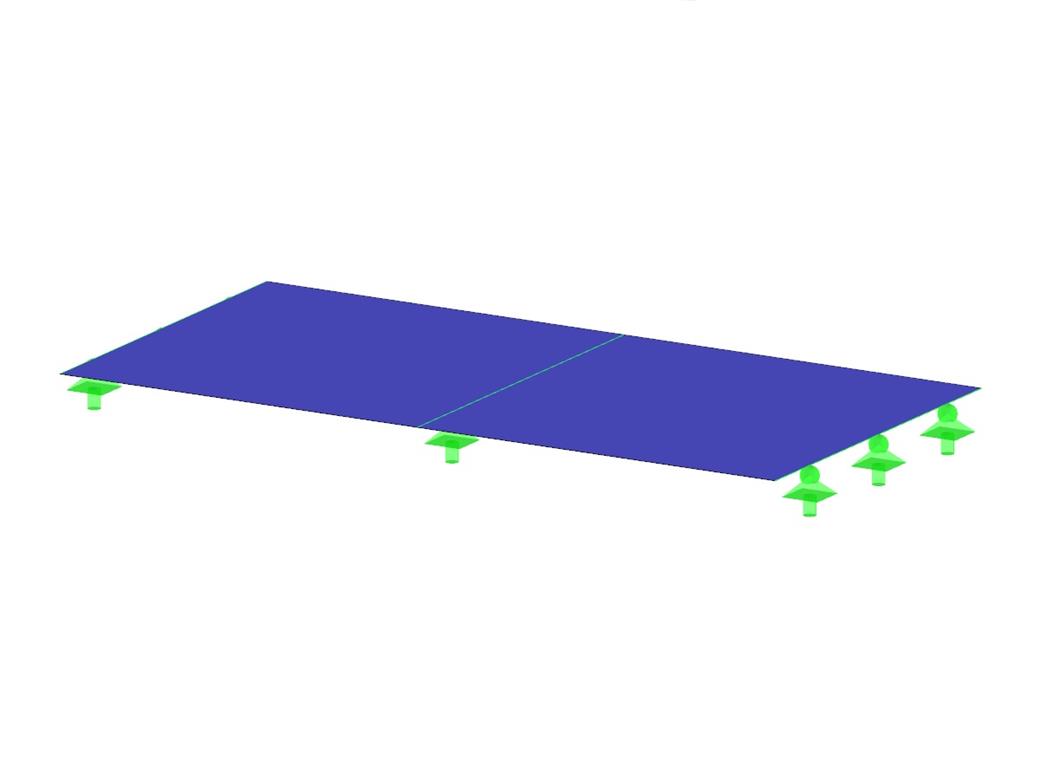

Il modello di RFEM costituito da aste e/o superfici, è analizzato in un punto particolare applicando un carico unitario con una magnitudine e direzione definita del carico. Il modulo determina il modo in cui il carico unitario influenza le forze interne nel punto ispezionato.

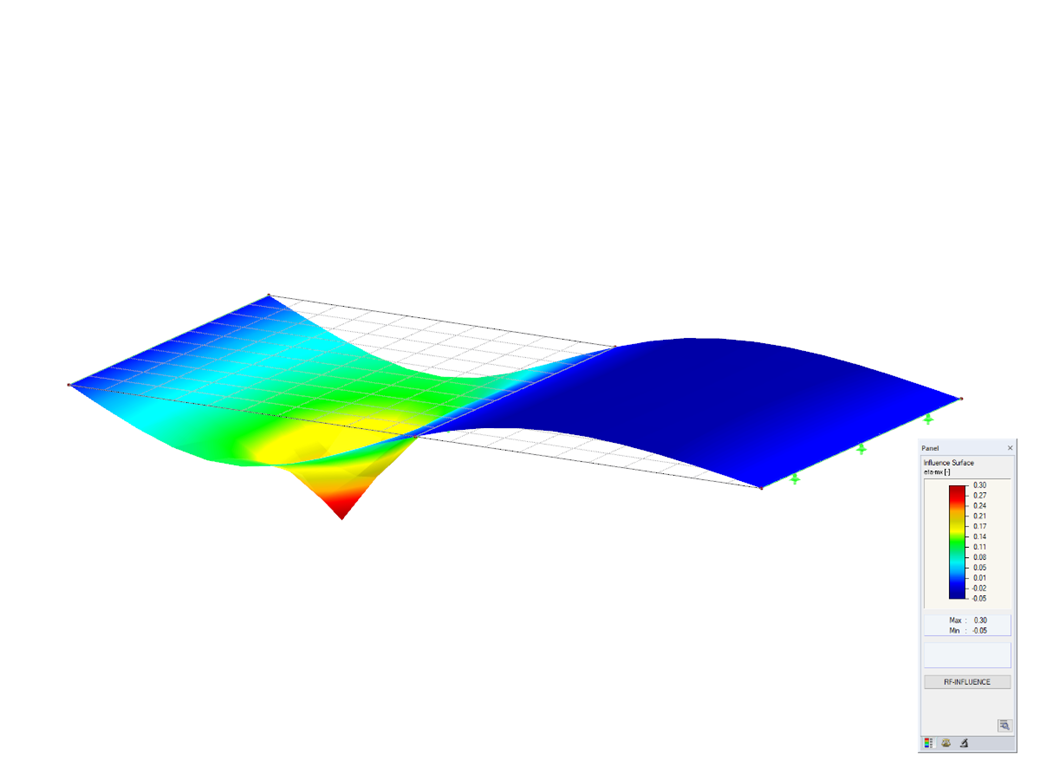

Questa simulazione è rappresentata graficamente da una linea di influenza o da una superficie di influenza risultante dall'entità del carico della forza o del momento nel punto del modello ispezionato. Può essere usato per ulteriori analisi o per verificare il comportamento del modello.

RF‑INFLUENCE determina le linee e le superfici di influenza del modello costituito da aste e superfici.

RF-INFLUENCE | Calcolo

Dopo aver definito i punti da analizzare, il modulo genera le linee e le superfici di influenza. Quindi, tutti i diagrammi sono disponibili in finestre di risultati ordinati per punti e unità di carico applicati sulle aste, sulle superfici e sui vincoli esterni.

RF-INFLUENCE | Risultati e esportazione

I risultati di ogni linea di influenza e superficie sono elencati nelle finestre dei risultati ed è anche possibile valutarli graficamente.

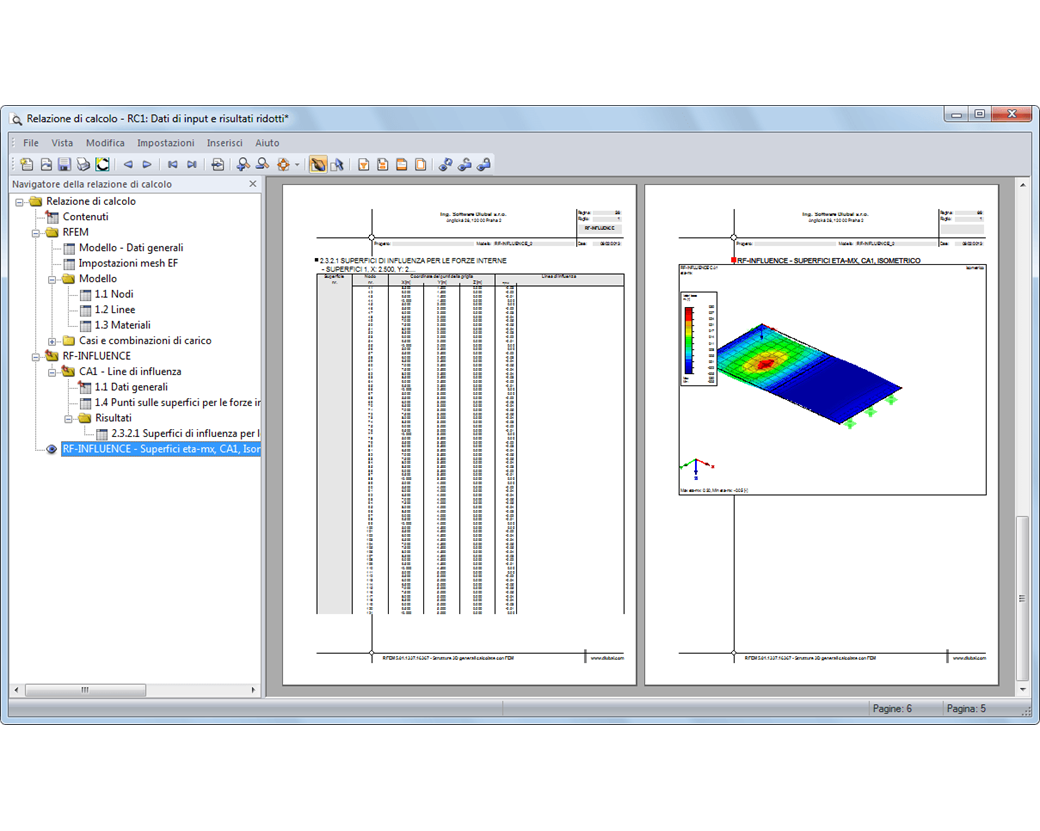

È possibile esportare le tabelle dei risultati in MS Excel. Inoltre, la relazione di calcolo globale di RFEM è disponibile per la stampa dei dati di input e dei risultati e dei grafici.
