Module additionnel pour RFEM 5
RF-INFLUENCE

RF-INFLUENCE est un module additionnel de RFEM 5 qui génère des lignes et des surfaces d'influence en raison d'un effort interne fixe, tel que l'effort normal, l'effort tranchant ou le moment fléchissant.

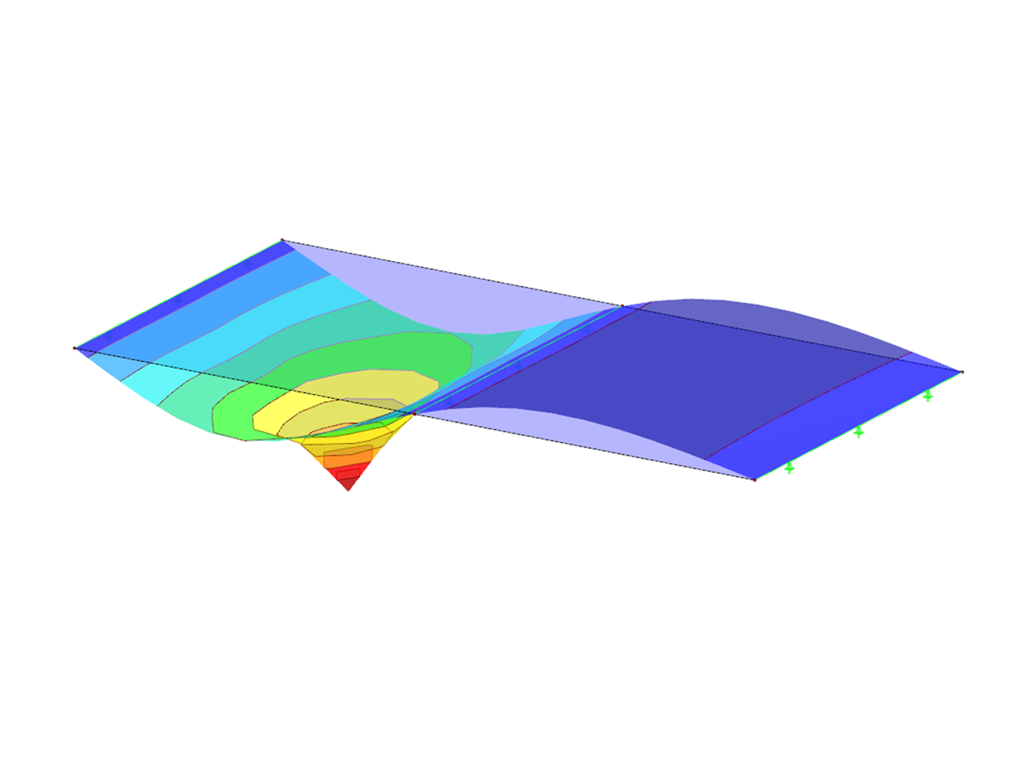

Les lignes et les surfaces d'influence affichent graphiquement l'influence d'une charge unitaire sur les réactions de section à tous les emplacements de charge possibles du modèle.

Détermination des lignes et des surfaces d'influence

Nombre total d'articles : 4

RF-INFLUENCE | Fonctionnalités

Définition simple des charges unitaires dans le modèle de RFEM
Définition simple des points à considérer pour les barres, les surfaces et les appuis
Sortie numérique des résultats et représentation graphique des résultats pour la charge unitaire ou le point considéré
Rapport détaillé des calculs avec toutes les données du modèle, ainsi que les charges pour chaque point considéré et chaque charge unitaire utilisée

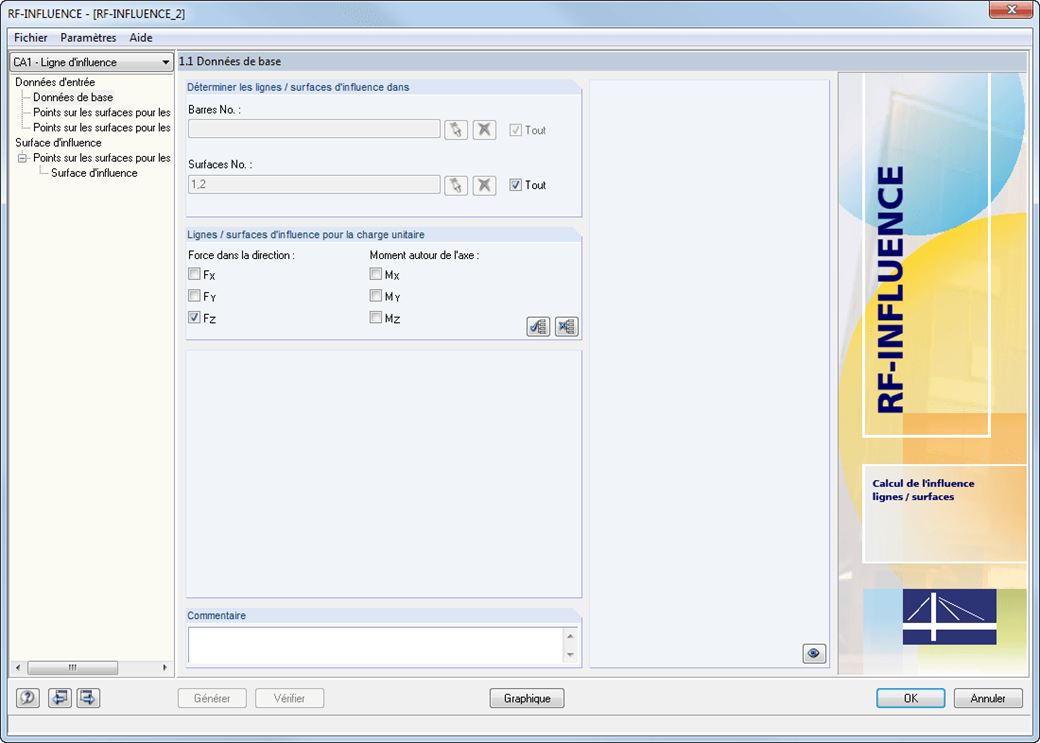

RF-INFLUENCE | Données d'entrée

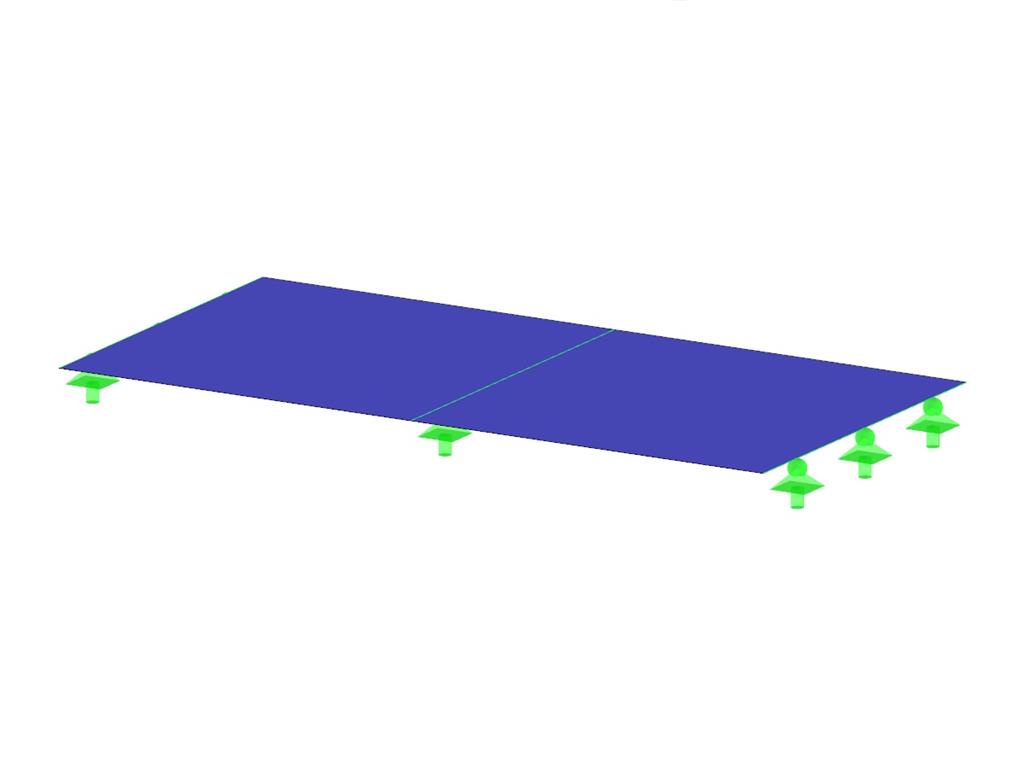

Les modèles de barre et de surface créés dans RFEM sont analysés à un moment particulier par l'application d'une charge unitaire avec une grandeur et une direction de charge définies précédemment. Le module détermine comment la charge unitaire affecte les efforts internes au point contrôlé.

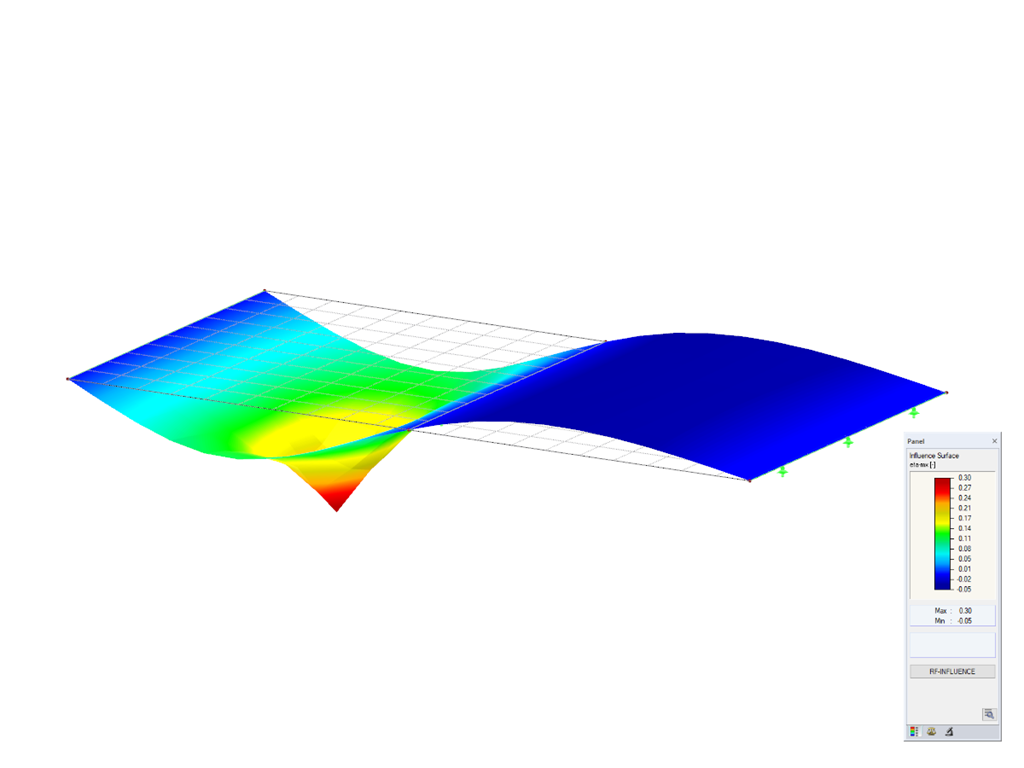

Cette simulation est représentée graphiquement par une ligne d'influence ou une surface d'influence résultant de la grandeur de charge de la force ou du moment au point du modèle visualisé. La représentation graphique peut être utilisée pour des analyses plus approfondies ou pour vérifier le comportement du modèle.

Le module additionnel RF-INFLUENCE détermine les lignes d'influence et les surfaces des modèles contenant des poutres et des surfaces.

RF-INFLUENCE | Calcul

Une fois les positions à définir choisies, les lignes et surfaces d'influence peuvent être générées. Tous les diagrammes de résultat sont ensuite disponibles dans des fenêtres triées par points et par charges unitaires des barres, surfaces et appuis.

RF-INFLUENCE | Résultats et exportation

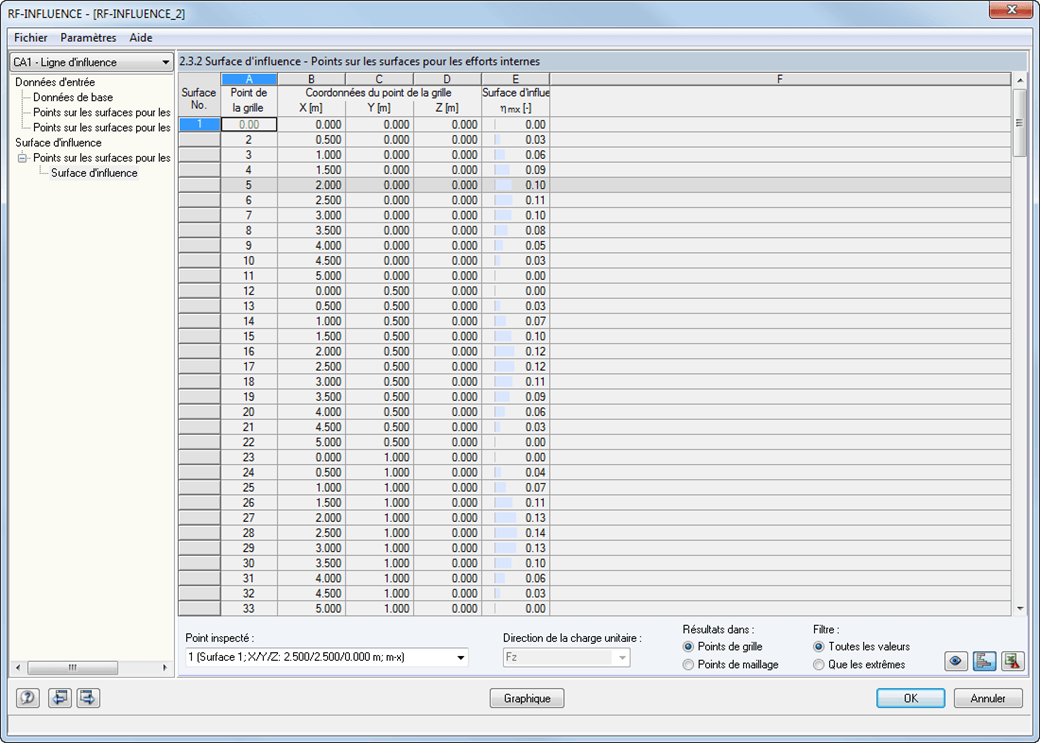

Les résultats de chaque ligne et surface d'influence sont listés dans des fenêtres de résultats et peuvent également être évalués graphiquement.

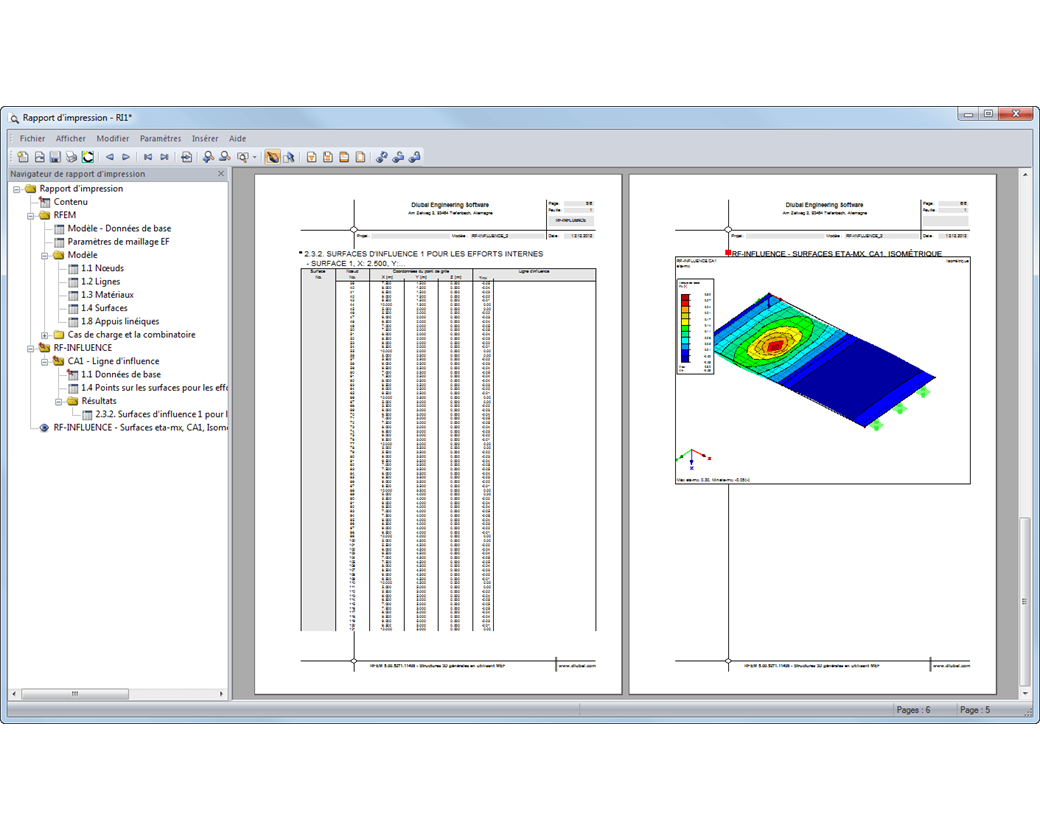

Les tableaux de résultats peuvent être exportés vers MS Excel. De plus, le rapport d'impression global de RFEM est disponible pour l'impression des données d'entrée et des résultats ainsi que des graphiques.
