RF-INFLUENCE: Generování příčinkových čar a linií

Přídavný modul pro RFEM 5

Jak Vám mohu pomoci?

Máte nějaké dotazy ohledně produktů společnosti Dlubal nebo potřebujete pomoc při výběru toho správného pro váš projekt?

Jsem tu, abych vám pomohl. Můžete mě snadno kontaktovat prostřednictvím kontaktních možností uvedených níže.

Těším se na vaši zprávu!

Ing. Petr Míchal

Prodej a marketing, péče o zákazníky

+420 227 203 203

[email protected] Položit individuální dotaz

Ceny

Přídavný modul pro RFEM 5
RF-INFLUENCE

RF-INFLUENCE je přídavný modul programu RFEM 5 pro vytváření příčinkových čar a linií, které vznikají v důsledku konstantní návrhové síly, jako je smyková síla nebo ohybový moment.

Příčinkové čáry a plochy graficky vyjadřují, jak jednotkové zatížení ovlivňuje reakce průřezu ve všech možných místech modelu.

Generování příčinkových čar a linií

Celkový počet: 4

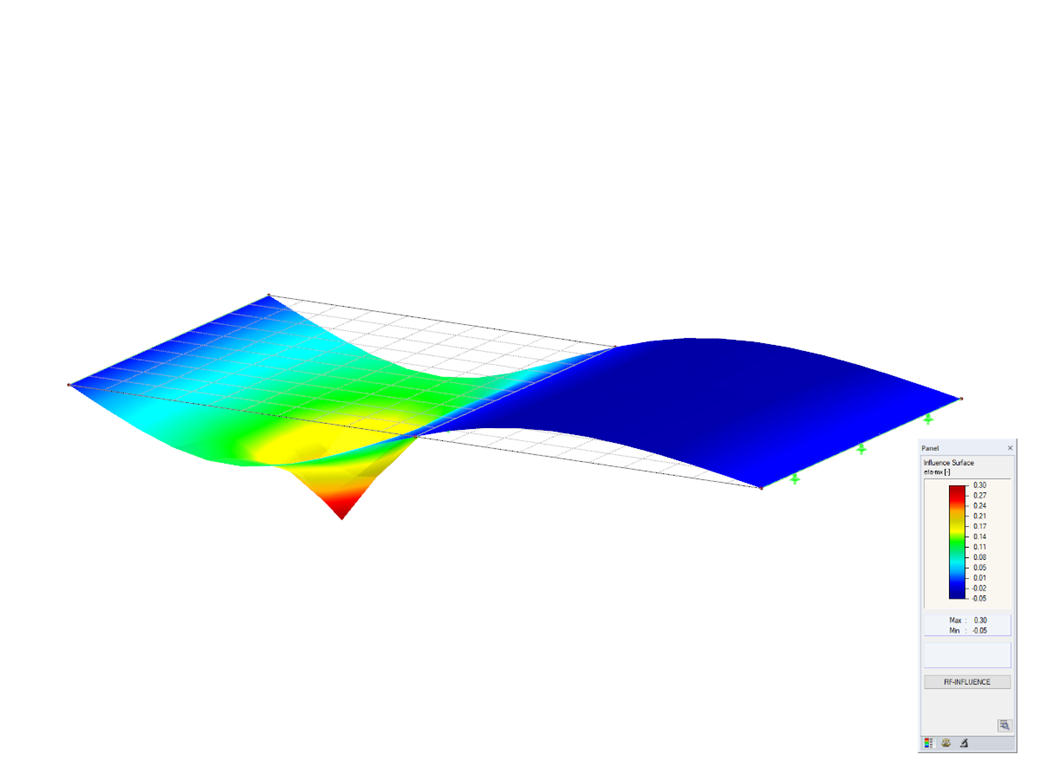

Přídavný modul RF-INFLUENCE programu RFEM | Stanovení příčinkových čar a ploch

RF-INFLUENCE | Základní vlastnosti

Snadná definice jednotkových zatížení na RFEM modelu
Snadné zadávání posuzovaných bodů na prutech, plochách a podporách
Numerické a grafické znázornění výsledků pro jednotkové zatížení nebo pro určitý zkoumaný bod
Podrobný tiskový protokol se všemi údaji o modelu a zatížení pro každý posuzovaný bod a použité jednotkové zatížení

RF-INFLUENCE | Vstupní data

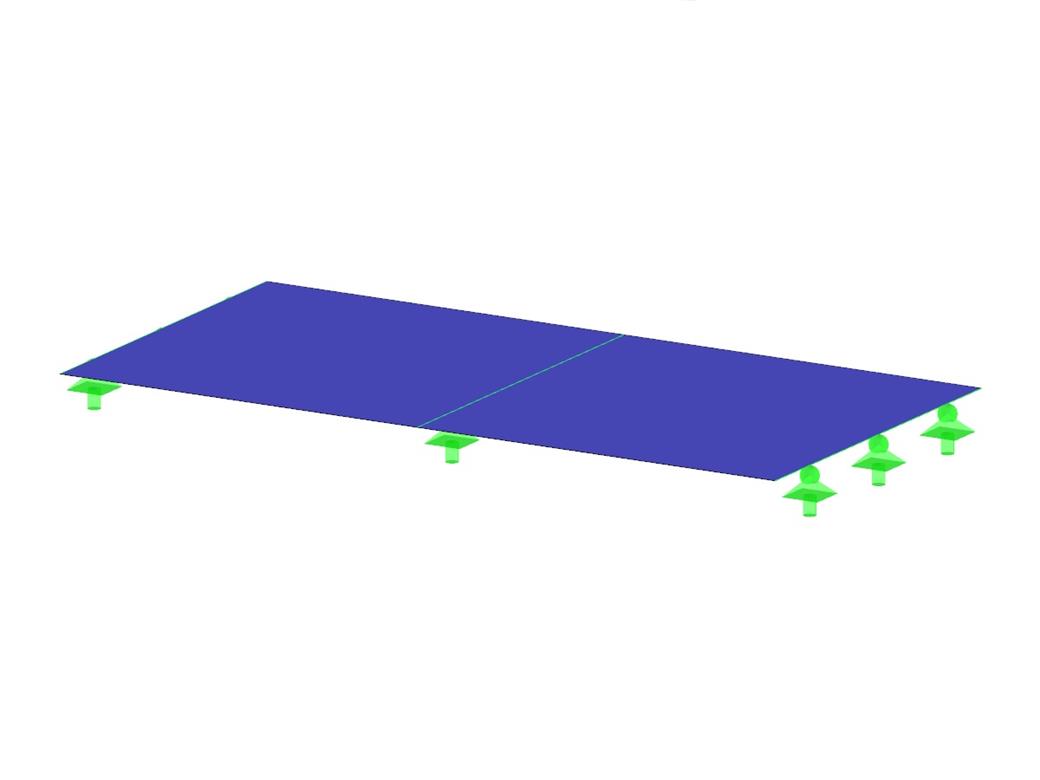

Model prutové nebo plošné konstrukce vytvořený v programu RFEM se posuzuje v určitém bodě prostřednictvím působení jednotkového zatížení s definovanou velikostí a směrem. Modul stanoví, jak jednotkové zatížení ovlivní vnitřní síly v kontrolovaném bodě.

Tato simulace se graficky znázorní pomocí příčinkové čáry nebo příčinkové plochy vyplývající z velikosti zatížení silou nebo momentem v kontrolovaném bodě modelu. Grafické znázornění lze využít k dalším analýzám nebo ke kontrole chování modelu.

Přídavný modul RF-INFLUENCE určuje příčinkové čáry a plochy modelů, které se skládají z prutů i ploch.

RF-INFLUENCE | Výpočet

Po zadání posuzovaných bodů se vygenerují příčinkové čáry a plochy. Poté se všechny průběhy výsledků zobrazí v tabulkách výsledků řazených podle bodů a jednotkových zatížení na pruty, plochy a podpory.

RF-INFLUENCE | Výsledky a export

Výsledky všech příčinkových čár a ploch jsou uspořádány v tabulkovém seznamu a mohou se vyhodnotit graficky.

Tabulky výsledků lze exportovat do MS Excel. Kromě toho je možné přidat vstupní data, výsledky i grafiky do globálního tiskového protokolu programu RFEM.
