Moduł dodatkowy dla RFEM 5
RF-INFLUENCE

RF-INFLUENCE to moduł dodatkowy dla programu RFEM 5, który generuje linie i powierzchnie wpływu dla ustalonej siły wewnętrznej, takiej jak siła osiowa, siła tnąca lub moment zginający.

Linie wpływu i powierzchnie pokazują graficznie, w jaki sposób obciążenie jednostkowe wpływa na reakcje przekroju we wszystkich możliwych lokalizacjach obciążenia w modelu.

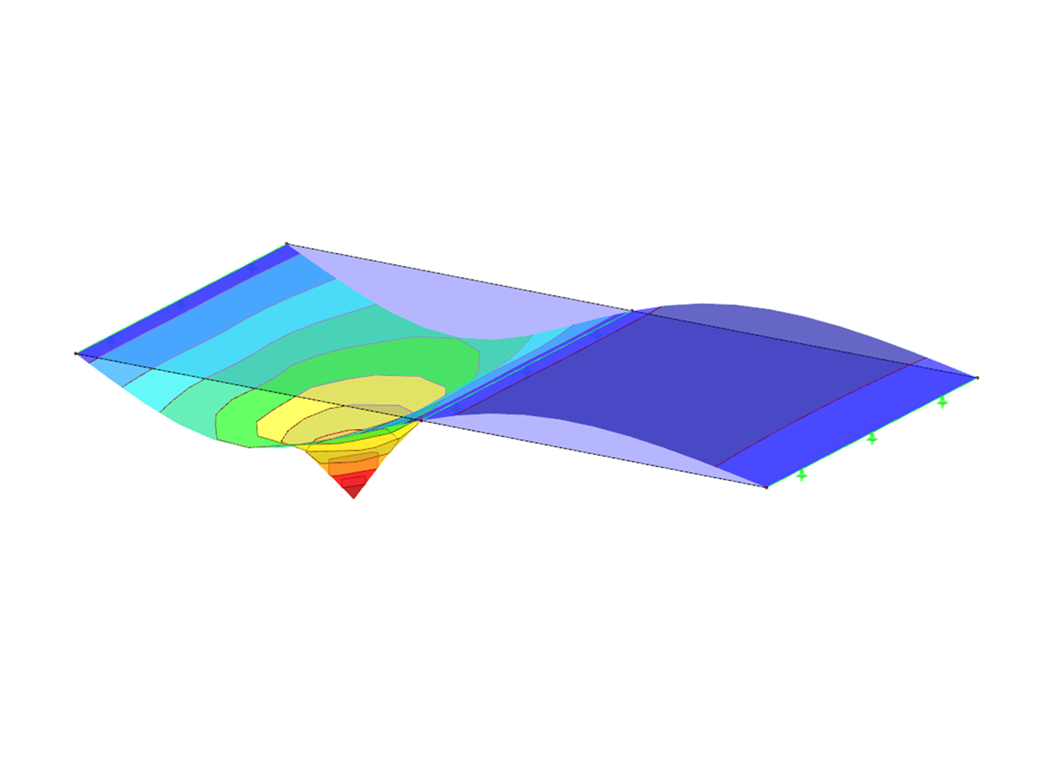

Wyznaczanie linii i powierzchni wpływu

Ogółem: 4

RF-INFLUENCE | Funkcje

Łatwe definiowanie obciążeń jednostkowych w modelu RFEM
Łatwe definiowanie punktów do zbadania na prętach, powierzchniach i podporach
Wykaz wyników w formie numerycznej oraz przedstawienie w formie graficznej dla obciążenia jednostkowego lub analizowanego punktu
Szczegółowy protokół wydruku zawierający wszystkie dane modelu i obciążeń dla każdego obliczanego punktu i obciążenia jednostkowego

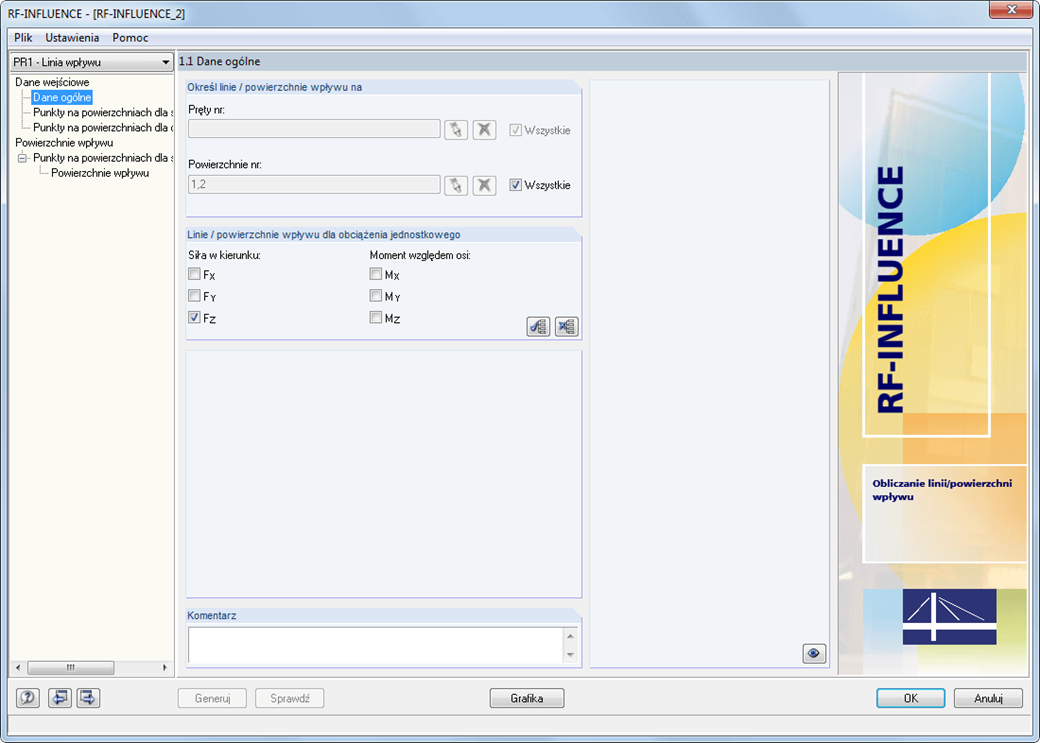

RF-INFLUENCE | Wprowadzanie danych

Model z programu RFEM, który może składać się z prętów i/lub powierzchni, jest analizowany w określonym punkcie poprzez przyłożenie obciążenia jednostkowego o zdefiniowanej wartości oraz kierunku. Moduł określa wpływ obciążenia jednostkowego na siły wewnętrzne w badanym punkcie.

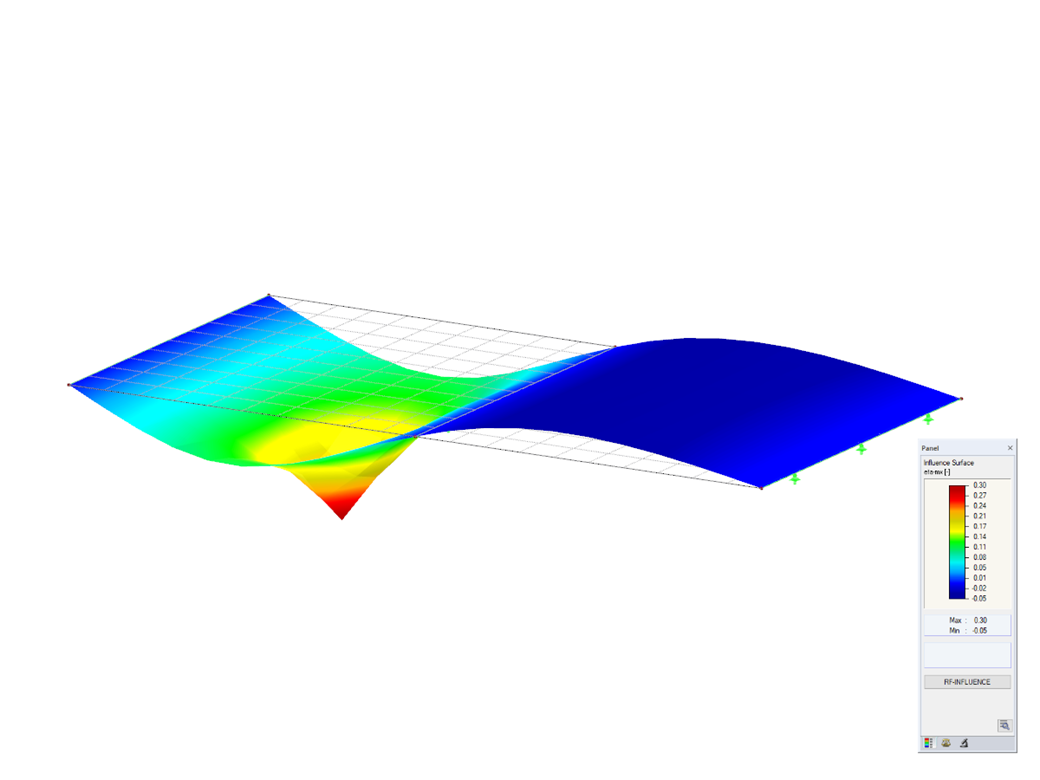

Symulacja jest reprezentowana graficznie przez linię wpływu lub powierzchnię wpływu, które wynikają z wielkości obciążenia, siły lub momentu w badanym punkcie modelu. Dane te można wykorzystać do dalszej analizy lub do sprawdzenia zachowania modelu.

RF-INFLUENCE określa linie wpływu i powierzchnie wpływu dla modeli prętowych jak i powierzchniowych.

RF-INFLUENCE | Obliczenia

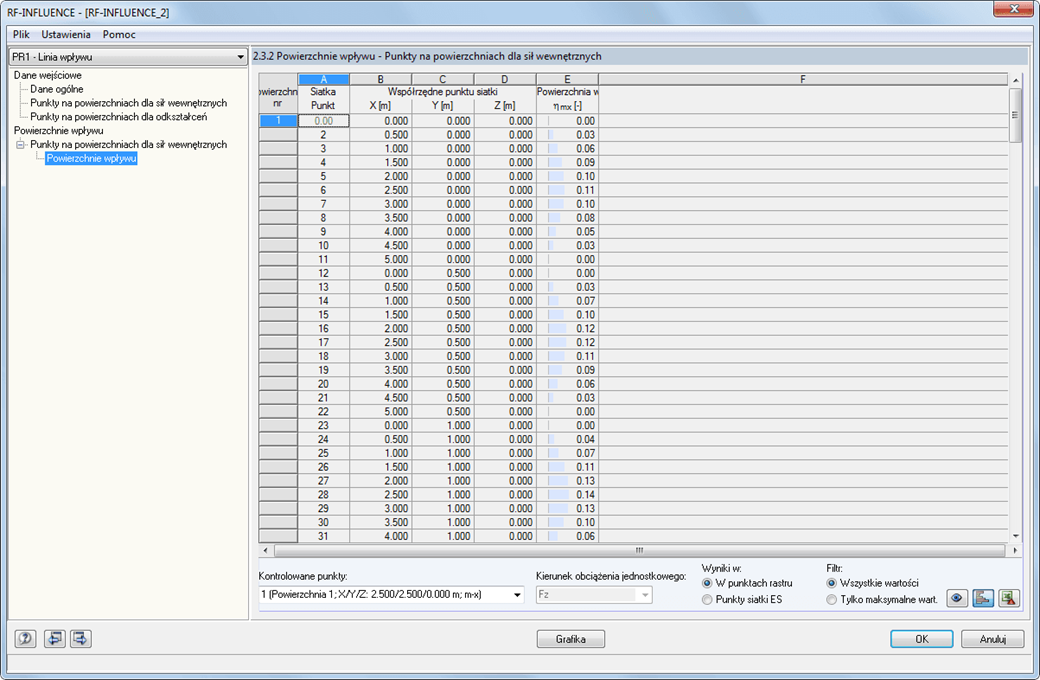

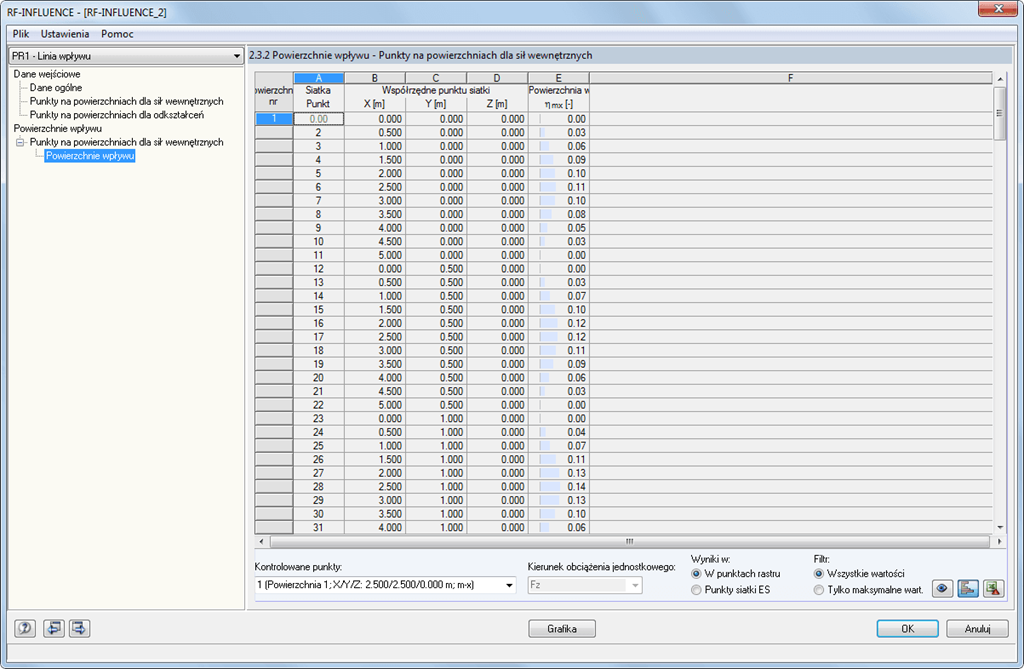

Po zdefiniowaniu punktów RF-INFLUENCE generuje linie oraz powierzchnie wpływów. Następnie wszystkie wyniki przedstawiane są w tabeli, gdzie są posortowane według punktów oraz obciążeń jednostkowych przyłożonych do prętów, powierzchni i podpór.

RF-INFLUENCE | Wyniki i eksport

Wyniki dla każdej linii wpływu i powierzchni są wyświetlane w oknach wyników, a także można je ocenić graficznie.

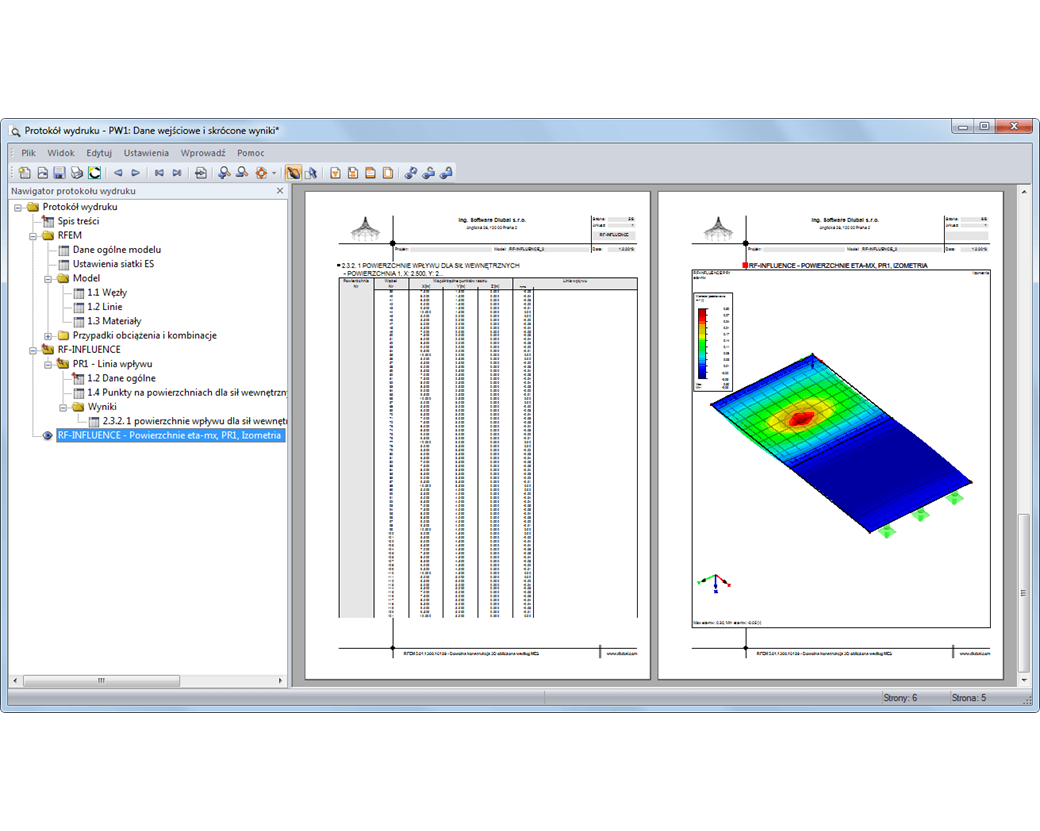

Tabele wyników można eksportować do programu MS Excel. Ponadto dostępny jest globalny protokół wydruku programu RFEM, do którego można drukować dane wejściowe i wyniki oraz grafiki.
