Módulo adicional para RFEM 5
RF-INFLUENCE

RF-INFLUENCE es un módulo adicional para RFEM 5 que genera líneas y superficies de influencia debido a un esfuerzo interno fijo, como un esfuerzo axil, un esfuerzo cortante o un momento flector.

Las líneas y superficies de influencia expresan gráficamente cómo una carga unitaria afecta las reacciones de la sección en todas las posiciones de carga posibles del modelo.

Determinación de líneas y superficies de influencia

Total de artículos: 4

RF-INFLUENCE | Características

Definición sencilla de las cargas unitarias en el modelo de RFEM
Definición sencilla de los puntos inspeccionados en barras, superficies y apoyos
Resultados numéricos listados y vista gráfica de resultados para la carga unitaria o para el punto inspeccionado
Informe detallado, incluyendo todos los datos del modelo y de carga de cada punto calculado y carga unitaria utilizada

RF-INFLUENCE | Entrada

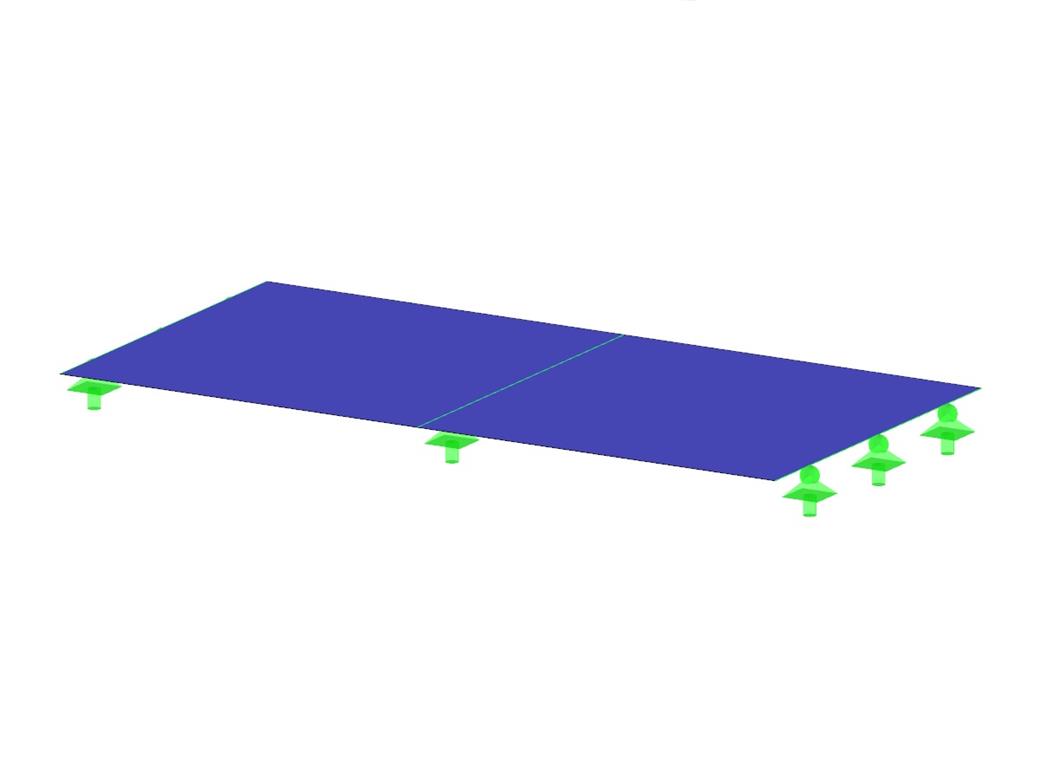

El modelo de RFEM, que puede componerse de barras y/o superficies, se analiza en un punto particular aplicando una carga unitaria con una magnitud y dirección de carga definidas. El módulo determina la forma en que la carga unitaria afecta a los esfuerzos internos en el punto inspeccionado.

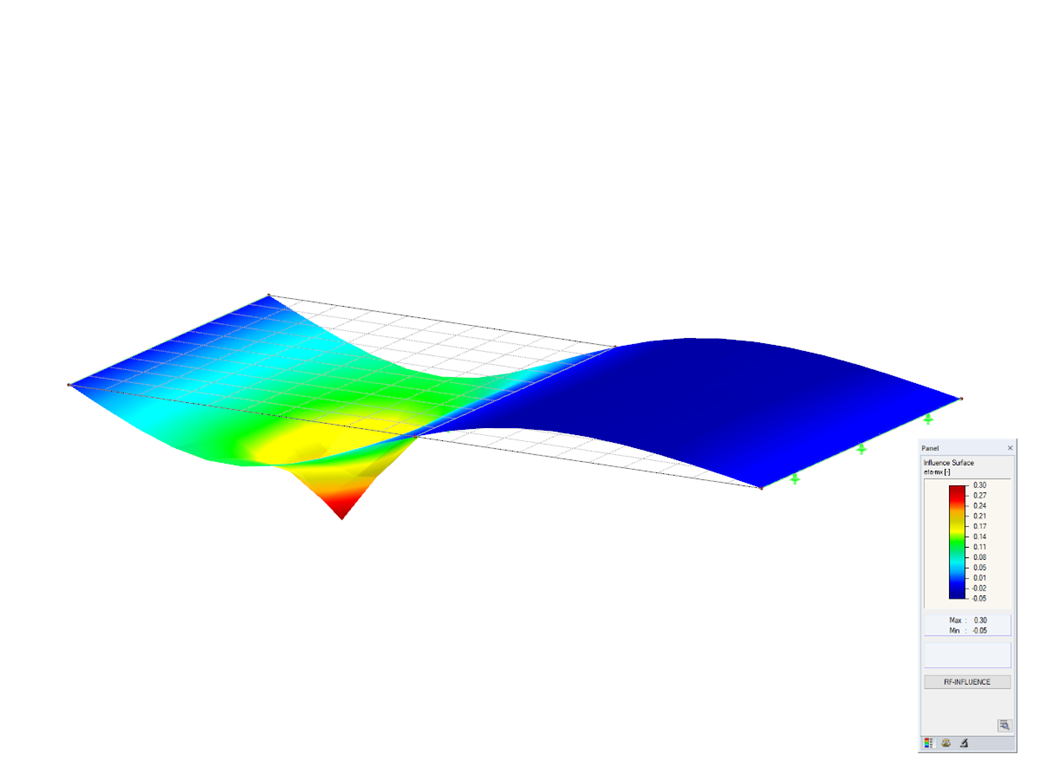

Esta simulación se representa gráficamente mediante una línea de influencia o superficie de influencia resultante de la magnitud de carga de la fuerza o momento en el punto del modelo inspeccionado. La representación gráfica se puede utilizar para análisis posteriores o para comprobar el comportamiento del modelo.

RF-INFLUENCE determina las líneas y superficies de influencia de los modelos conteniendo tanto vigas como superficies.

RF-INFLUENCE | Cálculo

Después de definir los puntos a analizar, el módulo genera las líneas y superficies de influencia. Posteriormente, todos los diagramas de resultados, estarán disponibles en las ventanas de resultados clasificadas por puntos y cargas unitarias aplicadas en barras, superficies y apoyos.

RF-INFLUENCE | Resultados y exportación

Los resultados de cada línea de influencia y superficie se enumeran en las ventanas de resultados y también es posible evaluarlos gráficamente.

Puede exportar las tablas de resultados a MS Excel. Además, el informe global de RFEM está disponible para imprimir los datos de entrada y resultados, así como los gráficos.
