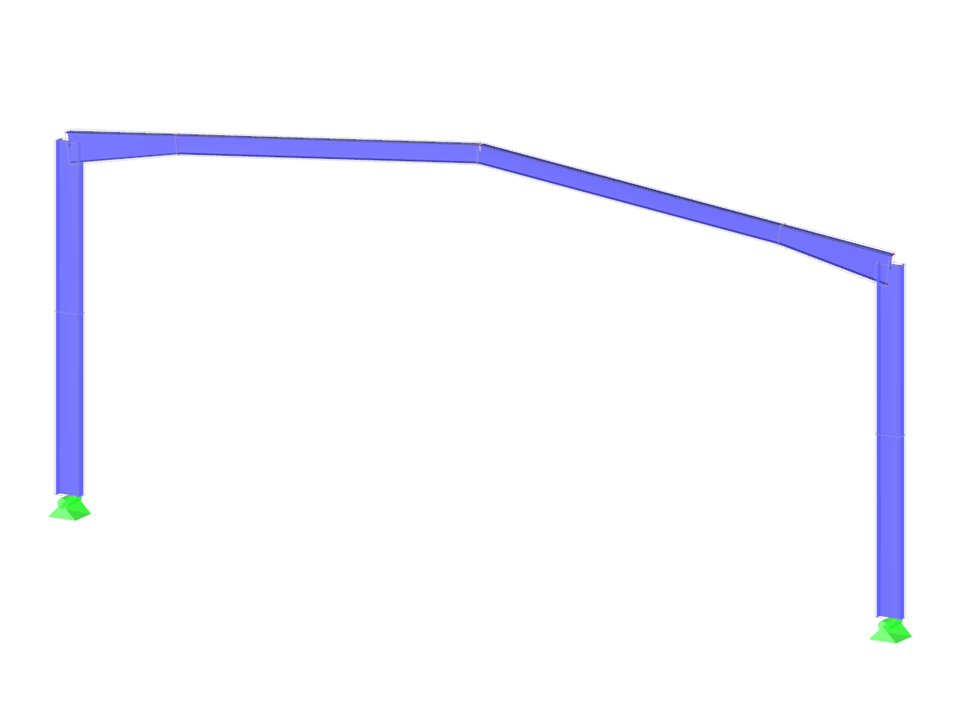

Téléchargez ici le modèle d'un portique conique et ouvrez-le avec le logiciel de calcul de structures filaires RSTAB.
Ce modèle a été utilisé dans le webinaire gratuit «Interface COM programmable pour RFEM/RSTAB» le 5 mai 2020.
- Journée de la construction métallique en 2020 | En ligne
- Interface COM programmable pour RFEM/RSTAB
- Eurocode 3 | Vérification de l'acier - Théorie et exemples pratiques selon la DIN EN 1993-1-1
- Vérification de la stabilité de structures métalliques avec RFEM et RSTAB
- Modélisation et vérification d'une halle en acier dans RFEM | Arabe
- Modélisation des effilements pour les cadres de grille
- Calcul des ressorts de gauchissement à considérer dans l'analyse de déversement des sections ouvertes
- Création de modèles 3D glTF (formats *.glb et *.glTF)
- Affichage étendu des déformations dans RFEM
- Interface COM programmable pour RFEM ou RSTAB
- KB 000585 | Calcul des ressorts de gauchissement à considérer dans l'analyse du flambement latéral par torsion ...
- ko 000755 | Modélisation de jarrets pour les portiques de hall
- Interpolation avec une barre à inertie variable d'une structure en acier
Structure de vestibule effilée
Nombre de nœuds | 9 |
Nombre de barres | 8 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 5 |
Nombre de combinaisons de résultats | 1 |
Poids total | 1,446 t |
Dimensions (métrique) | 15,500 x 0,500 x 6,850 m |
Dimensions (impériales) | 50.85 x 1.64 x 22.47 feet |
Version du logiciel | 8.23.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
