Module additionnel pour RFEM 5
RF-MOVE Surfaces

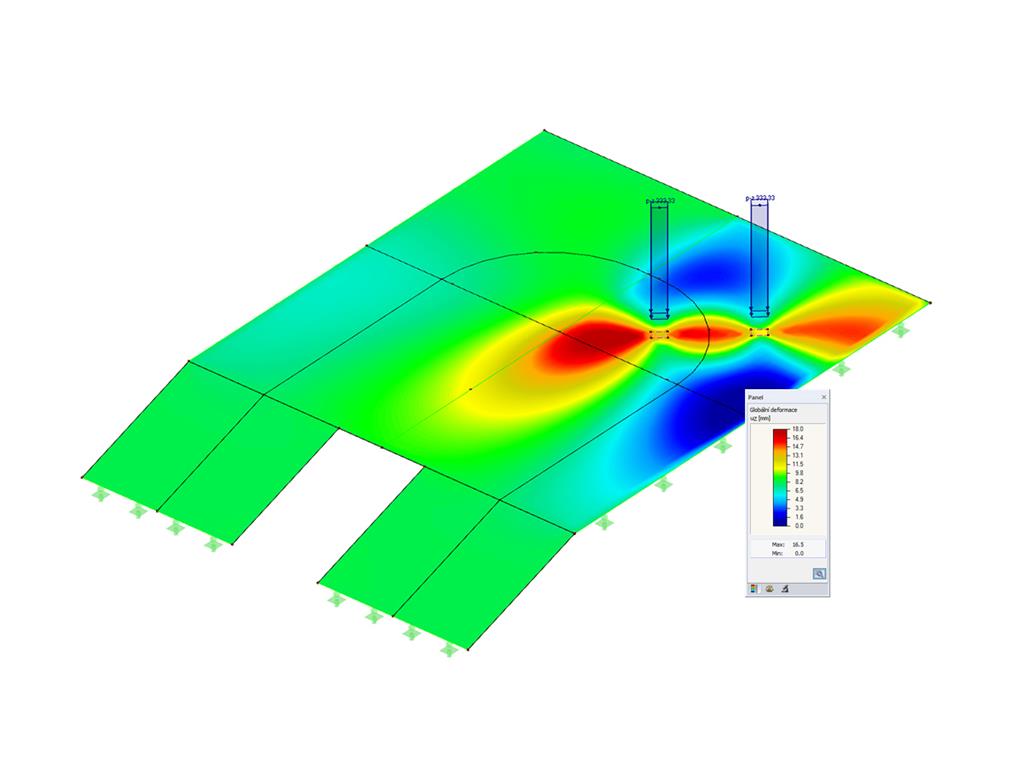

Le module additionnel RF-MOVE Surfaces pour RFEM 5 crée des cas de charge à partir de différentes positions de charges mobiles, telles que des véhicules sur des ponts, par exemple. Vous pouvez également l'utiliser pour générer une combinaison de résultats enveloppante.

Les données d'entrée sont limitées à quatre fenêtres d'entrée. Cette possibilité, combinée à la génération rapide des cas de charge dans RFEM 5, représente un gain de temps considérable.

génération des charges mobiles sur des surfaces

Nombre total d'articles : 3

RF-MOVE Surfaces | Fonctionnalités

Positions de charge paramétrées pour différentes charges concentrées, réparties, surfaciques et à l'essieu
Accès à une bibliothèque de modèles de charge par essieu
Application de charge favorable ou défavorable en tenant compte des lignes et surfaces d'influence
Rangement de plusieurs charges mobiles dans un système de charge
Génération d'une combinaison de résultat pour déterminer les forces internes les plus défavorables
Sauvegarde possible des spécifications de charge pour les utiliser dans d'autres structures

RF-MOVE Surfaces | Données d'entrée

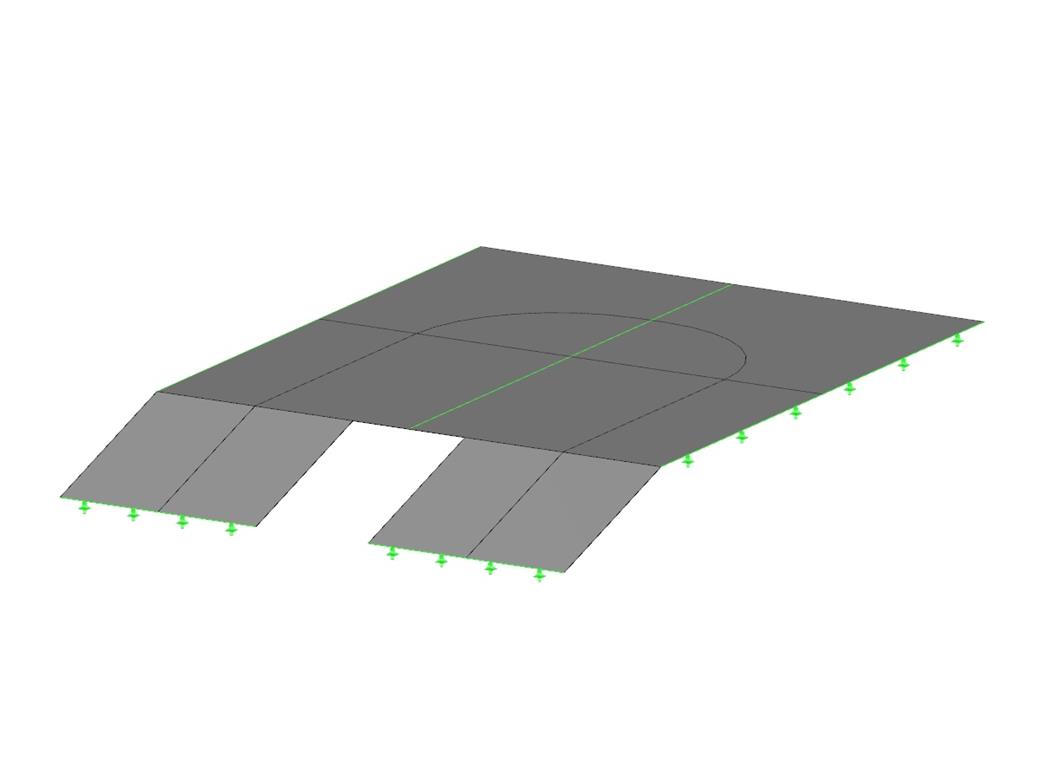

Les surfaces avec charges mobiles sont sélectionnées graphiquement dans le modèle RFEM. Vous pouvez appliquer des charges avec plusieurs ensembles de mouvement différents sur une surface en même temps.

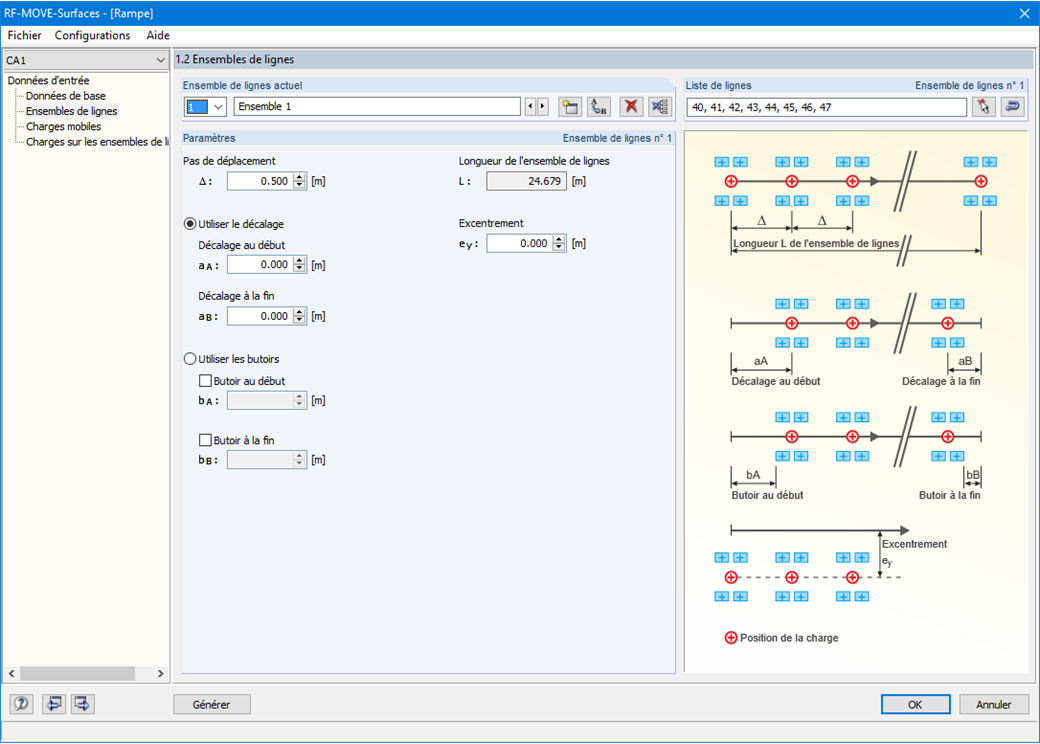

La 'ligne' est définie à l'aide d'ensembles de lignes. Vous pouvez les sélectionner graphiquement dans le modèle. Vous avez également la possibilité d'entrer l'incrément des différents pas de charge. Plusieurs types de charge sont disponibles ; par exemple des charges d'essieu concentrées, linéiques, rectangulaires, circulaires et diverses. Elles peuvent être appliquées dans des directions locales ou globales.

Les différentes charges sont regroupées dans des modèles de charge. Les modèles de charge définis sont assignés aux ensembles de lignes et les cas de charge individuels sont créés à partir de ces données.

RF-MOVE Surfaces | Génération / Résultats

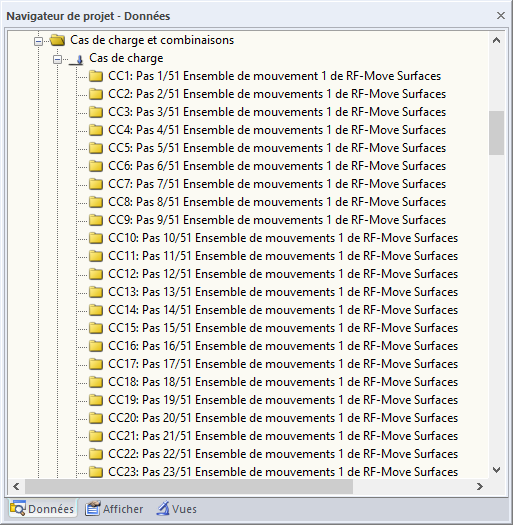

Plusieurs cas de charge peuvent être créés en un clic. Après la création, RF-MOVE Surfaces affiche à titre informatif le nombre de cas de charge et les combinaisons de résultats créés.

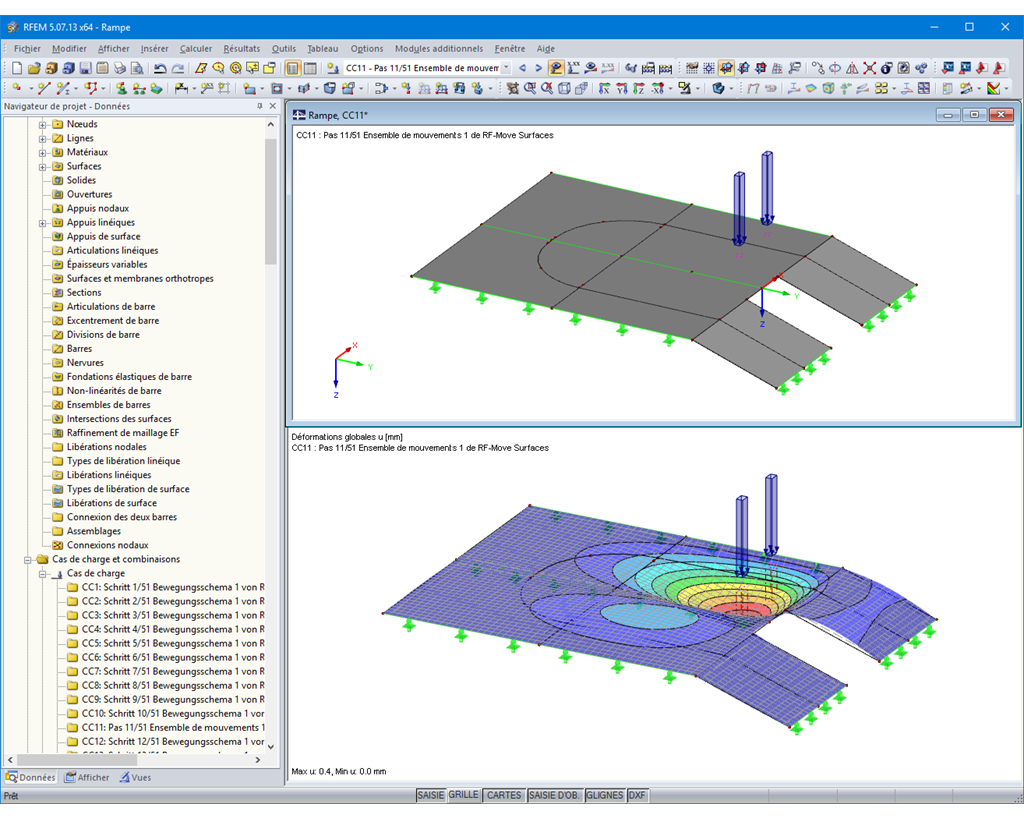

Le module additionnel RF-MOVE Surfaces n'a pas de fenêtres de résultats. Vous pouvez vérifier les cas de charge, y compris les charges créées, dans RFEM.

La description de chaque charge mobile provient du numéro de pas de charge. Cependant, il est possible de modifier ces descriptions dans RFEM.

Toutes les entrées tabulaires peuvent être exportées vers MS Excel.
