generazione di carichi mobili su superfici
RF‑MOVE Surfaces | Caratteristiche
- Posizioni di carico parametrizzate di diversi carichi concentrati, distribuiti, di superficie e per asse
- Accesso a diversi modelli di carico assiale memorizzati (database)
- Applicazione di carichi favorevoli o sfavorevoli tenendo conto delle linee e delle superfici di influenza
- Somma di diversi carichi mobili in un solo schema di carico
- Generazione di una combinazione di risultati per la determinazione delle forze interne più sfavorevoli
- È possibile salvare gli schemi di carico per un ulteriore utilizzo in altre strutture
RF‑MOVE Surfaces | Input

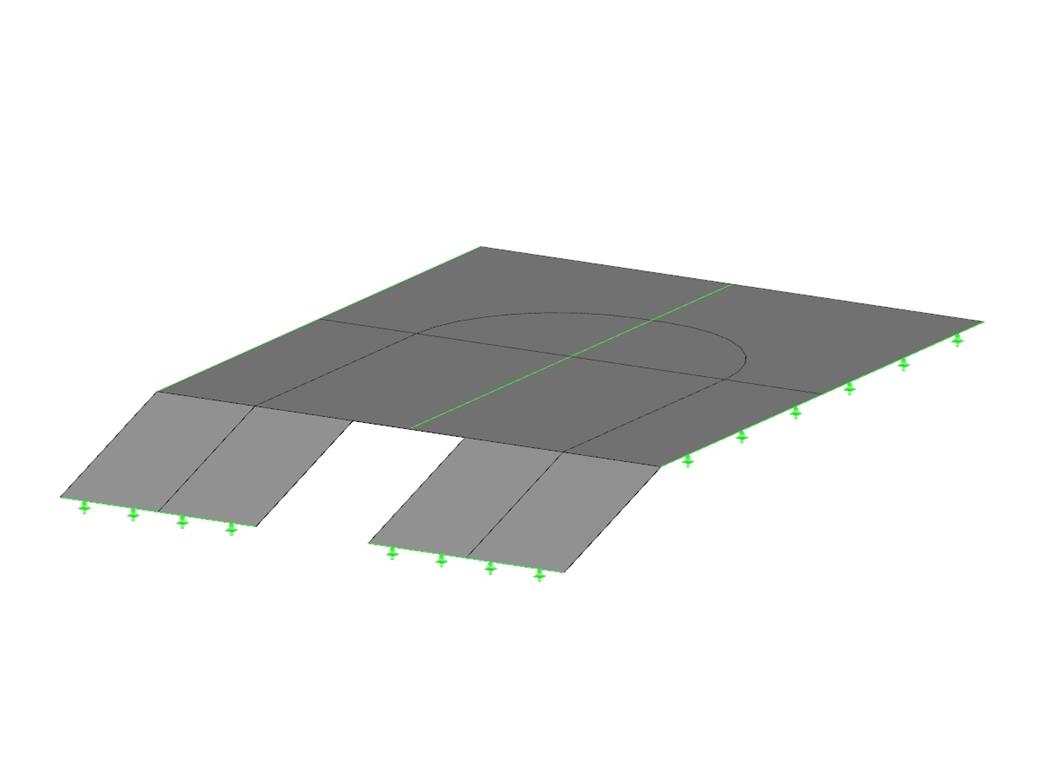

Le superfici con carichi mobili sono selezionate graficamente nel modello RFEM. È possibile applicare carichi con diversi set di movimento su una superficie contemporaneamente.

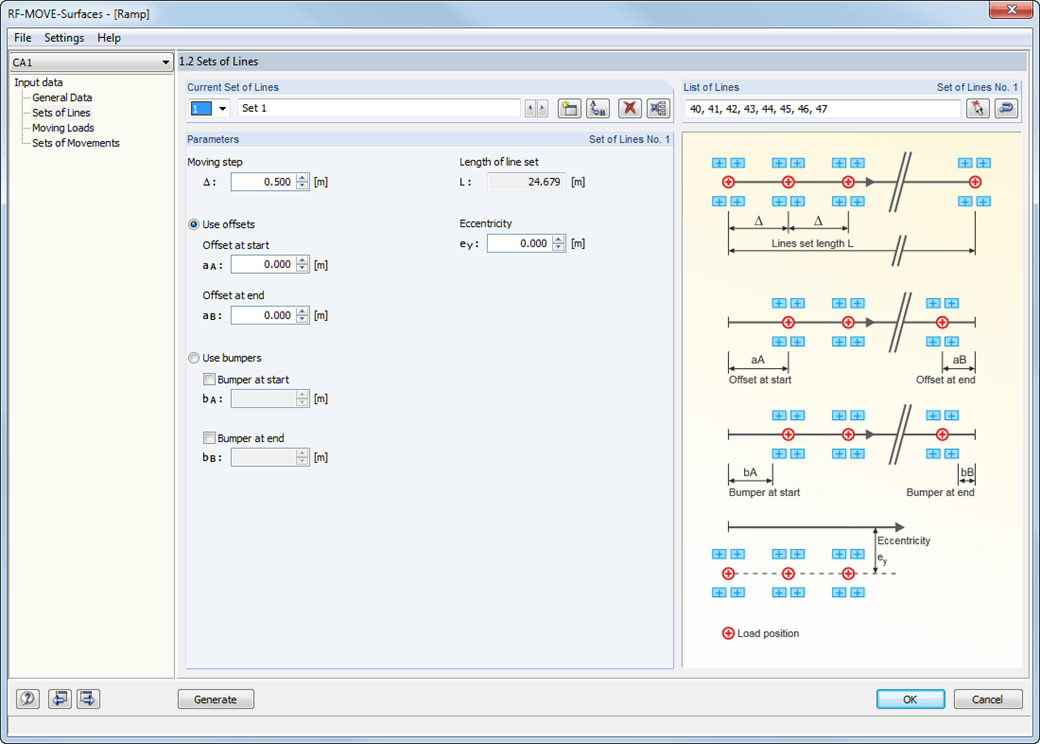

La 'corsia' è definita tramite set di linee. È possibile selezionarli graficamente nel modello. Inoltre, è possibile inserire l'incremento dei singoli step di carico. Sono disponibili diversi tipi di carico; ad esempio, carichi per asse singoli, lineari, rettangolari, circolari e vari. Possono essere applicati in direzione locale e globale.
I diversi carichi sono riassunti nei modelli di carico. Il modulo assegna modelli di carico definiti ai set di linee e crea casi di carico individuali sulla base di questi dati.
RF‑MOVE Surfaces | Generazione / Risultati

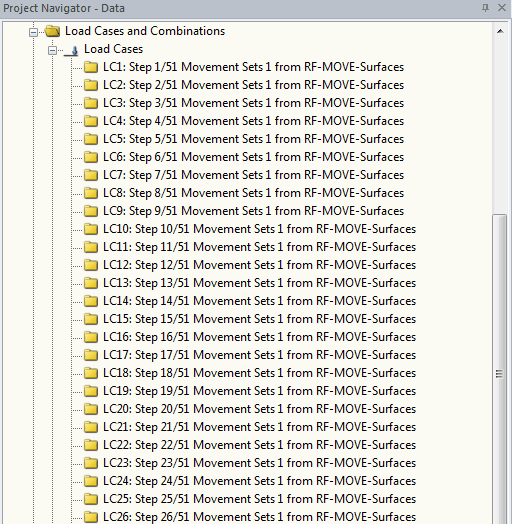

È possibile creare vari casi di carico con un solo clic del mouse. Dopo la generazione, vengono visualizzati i numeri dei casi di carico creati e delle combinazioni di risultati.

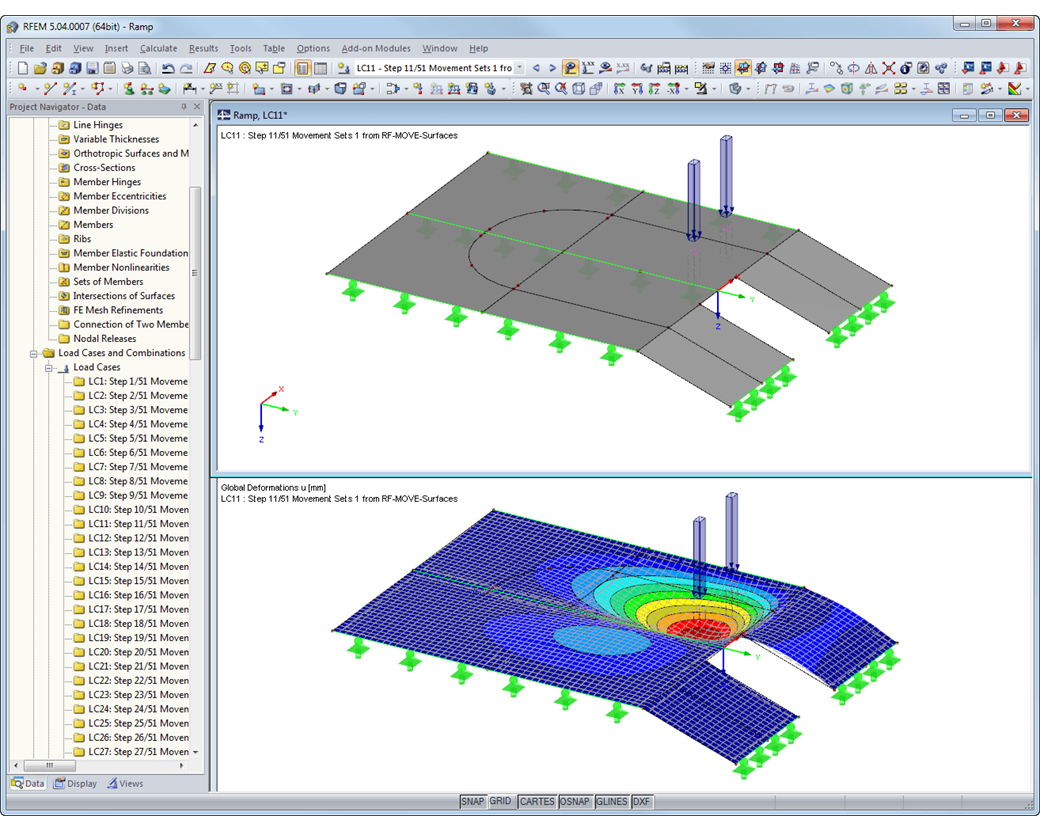

Il modulo aggiuntivo RF-MOVE Surfaces non ha finestre di risultati. È possibile controllare i casi di carico creati, compresi i carichi in RFEM.
Le descrizioni dei singoli carichi mobili sono creati sulla base al rispesttivo numero di step di carico. Tuttavia, è possibile modificare le descrizioni in RFEM.
Infine, tutti le tabelle dei dati possono essere esportati nei programmi MS Excel o OpenOffice.org Calc.
Webshop
Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!
Calcola il tuo prezzo

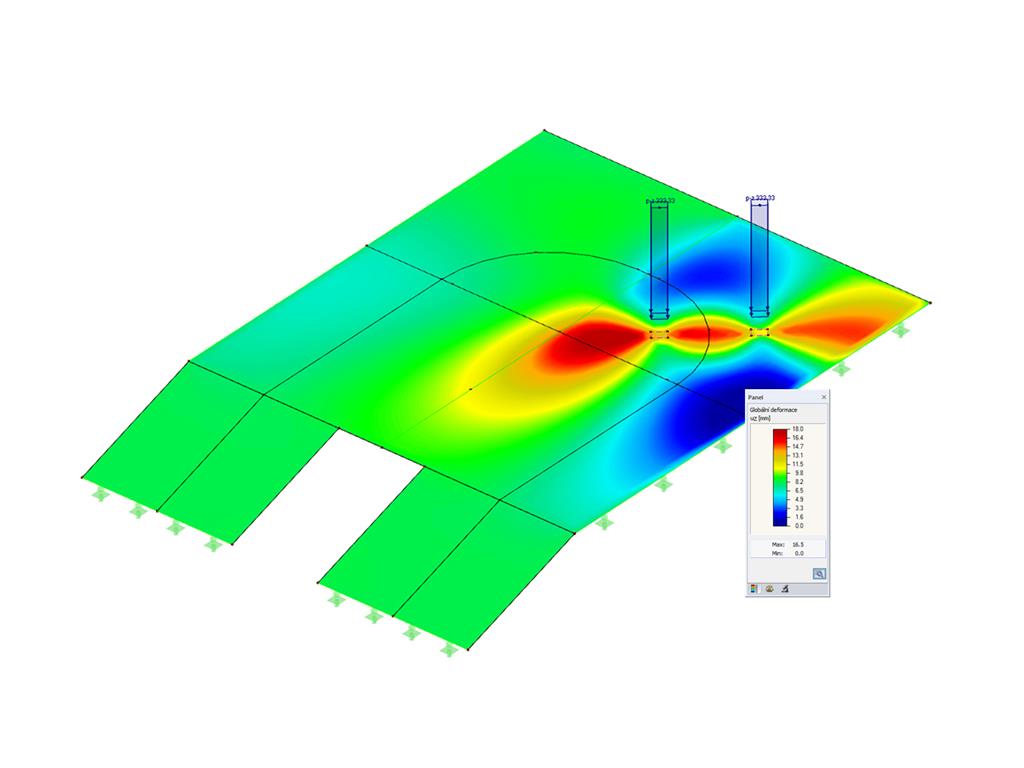

![RF-BEWEG Flächen](/it/webimage/002749/3078874/11.jpg?mw=400&hash=3c05b686b96d4fba73cc74d5fe341dfb03bc76d3)
