Дополнительный модуль к RFEM 5
RF‑MOVE Surfaces

Дополнительный модуль RF-MOVE Surfaces для RFEM 5 создаёт загружения из различных положений подвижных нагрузок, таких как транспортные средства на мостах. Вы также можете использовать его для создания пакетного расчётного сочетания.

Ввод данных ограничен четырьмя окнами ввода. Наряду с быстрым созданием загружений для RFEM 5 это позволяет значительно экономить время.

создание подвижных нагрузок на поверхностях

Всего позиций: 3

Дополнительный модуль RF-MOVE Surfaces для RFEM | Моделирование подвижных нагрузок на поверхности

RF‑MOVE Surfaces | Характеристики

Параметрическое задание позиций нагрузок для различных сосредоточенных, распределенных нагрузок, нагрузок на поверхность или ось
Доступ к библиотеке различных моделей нагрузок на ось
Благоприятное или неблагоприятное приложение нагрузки с учетом линий и поверхностей влияния
Суммирование нескольких подвижных нагрузок в одной схеме
Создание расчетного сочетания для определения наиболее неблагоприятных внутренних сил
Возможность сохранить схемы нагрузок для дальнейшего применения в других конструкциях

RF‑MOVE Surfaces | Ввод данных

Поверхности с подвижными нагрузками выбираются в модели RFEM графически. Вы можете применить нагрузки с несколькими различными наборами движений на одной поверхности одновременно.

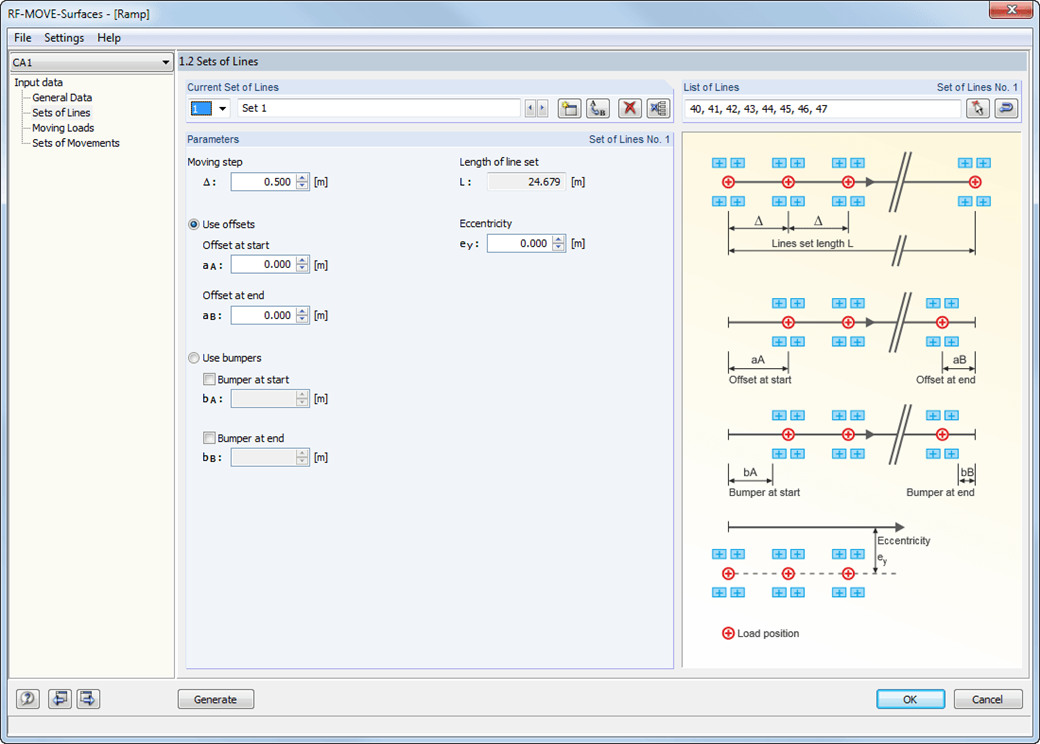

'полоса движения' задается с помощью блоков линий. Их можно выбрать графически в модели. Кроме того, можно задать приращение для отдельных шагов нагрузки. Доступно несколько типов нагрузок; Например, одиночные, линейные, прямоугольные, круговые и различные осевые нагрузки. Их можно применить в местном и в общем направлениях.

Различные нагрузки обобщаются в моделях нагрузок. Заданные модели нагрузок присваиваются наборам линий, и на основе этих данных создаются отдельные загружения.

RF‑MOVE Surfaces | Генерирование/ Результаты

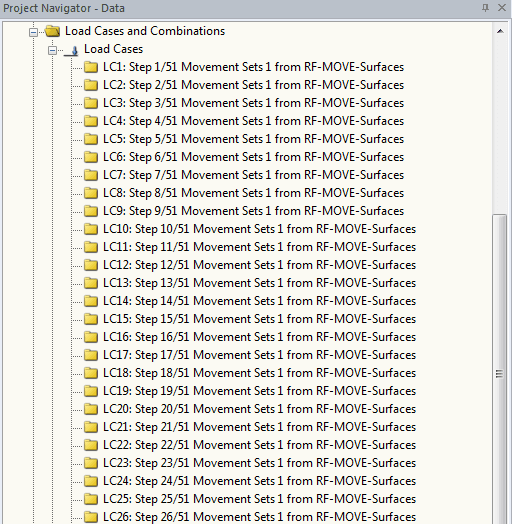

Вы можете создать различные загружения одним щелчком мыши. После генерирования отображаются номера созданных загружений и расчетных сочетаний.

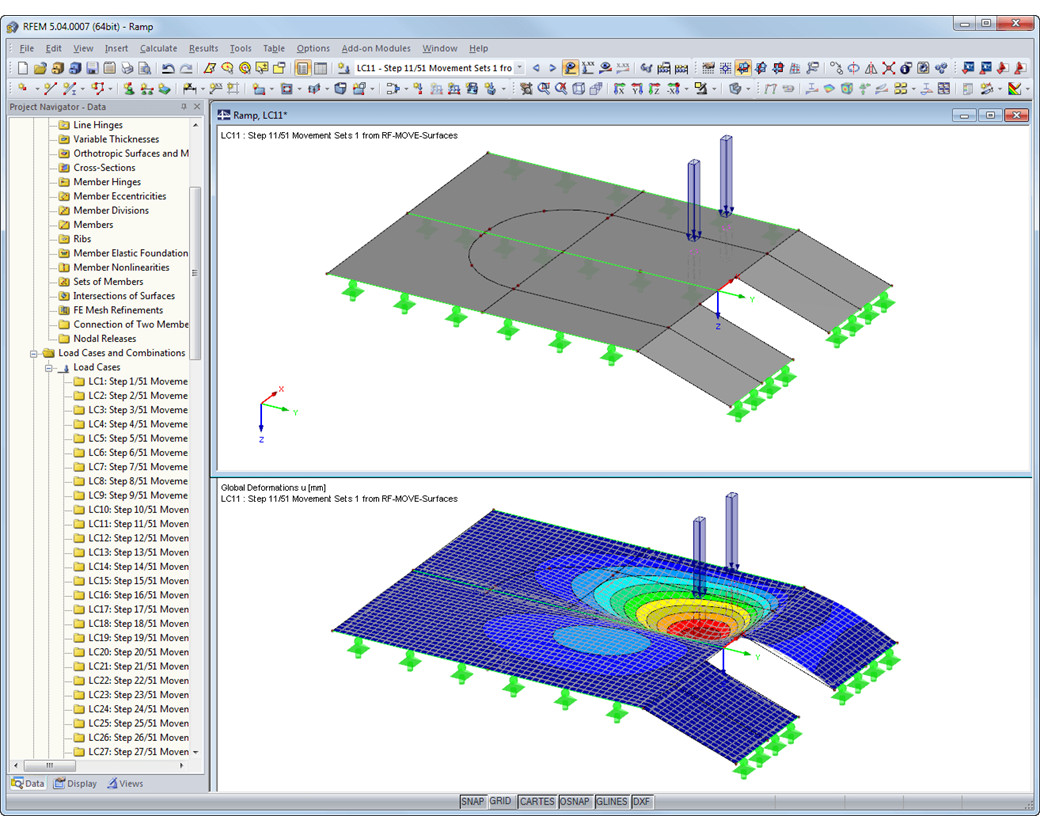

Дополнительный модуль RF-MOVE Surfaces не имеет таблиц с результатами. вы можете проверить созданные загружения и входящие в них нагрузки прямо в RFEM.

Описания отдельных подвижных нагрузок создаются на основе соответствующего номера шага нагрузки. Однако, Вы можете изменить описания загружений в RFEM.

Все таблицы данных могут быть экспортированы в MS Excel.
