generowanie obciążeń ruchomych na powierzchniach
Instrukcja RF-MOVE Surface (en) | Funkcje
- Parametryczne pozycje obciążenia dla różnych obciążeń skupionych, rozłożonych, powierzchniowych i na oś
- Dostęp do różnych zapisanych modeli obciążenia na oś (w bazie danych)
- Korzystne lub niekorzystne przyłożenie obciążenia uwzględnia wpływ linii i powierzchni
- Sumowanie kilku obciążeń ruchomych w jednym tworzonym przypadku
- Generowanie kombinacji wyników do określenia najbardziej niekorzystniej siły wewnętrznej
- Możliwość zapisywania schematów obciążeń w celu późniejszego wykorzystania w innych konstrukcjach
Instrukcja RF-MOVE Surface (en) | Wprowadzanie danych

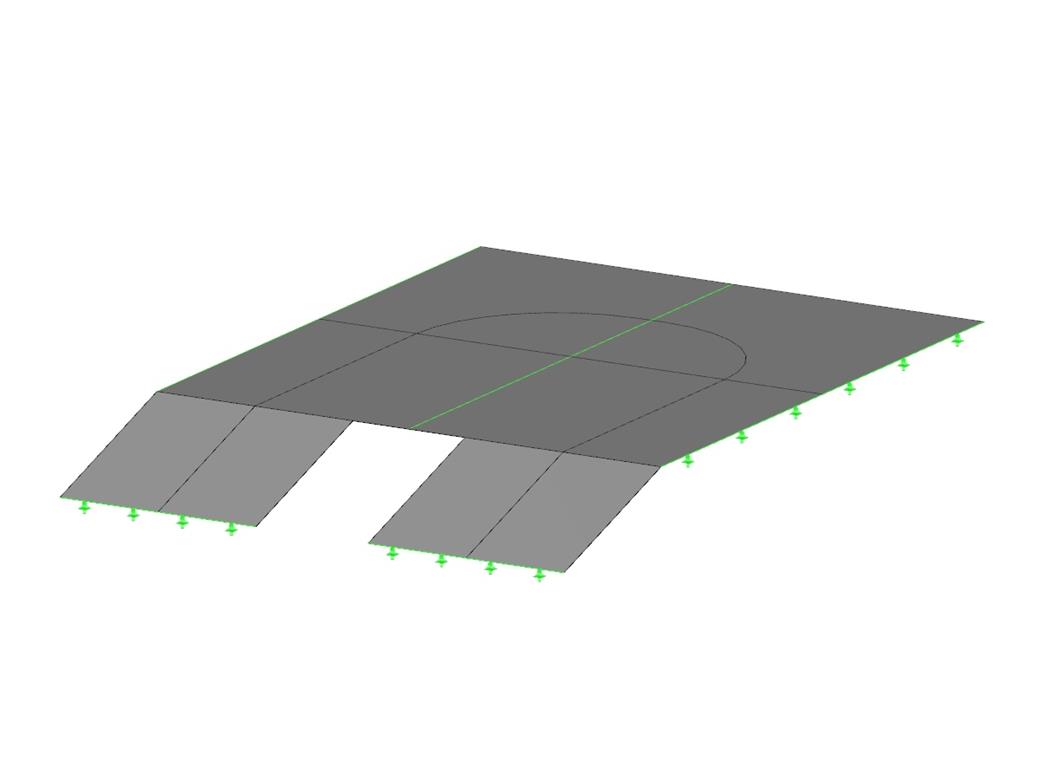

Powierzchnie, po których porusza się obciążenie wybiera się graficznie w modelu w programie RFEM. Na jednej powierzchni można zastosować kilka różnych typów obciążeń w tym samym czasie.
'Pas' jest zdefiniowany za pomocą zbiorów linii. Linie mogą być wybierane graficznie w modelu. Możliwe zdefiniowanie kroku ruchu dla poszczególnej pozycji obciążenia. Dostępnych jest kilka typów obciążenia; na przykład pojedyncze, liniowe, prostokątne, kołowe i różne obciążenia osiowe. obciążenia punktowe, liniowe i trapezowe, jak również obciążenie osiowe, które mogą zostać zastosowane w kierunkach lokalnych i globalnych.
Obciążenia są sumowane w modelach obciążenia. Moduł przydziela zdefiniowane modele obciążeń do zbiorów linii i tworzy na podstawie tych danych indywidualne przypadki obciążeń.
Instrukcja RF-MOVE Surface (en) | Generowanie/ Wyniki
Jednym kliknięciem myszy można tworzyć różne przypadki obciążeń. Po wygenerowaniu wyświetlane są numery utworzonych przypadków obciążeń i kombinacji wyników.

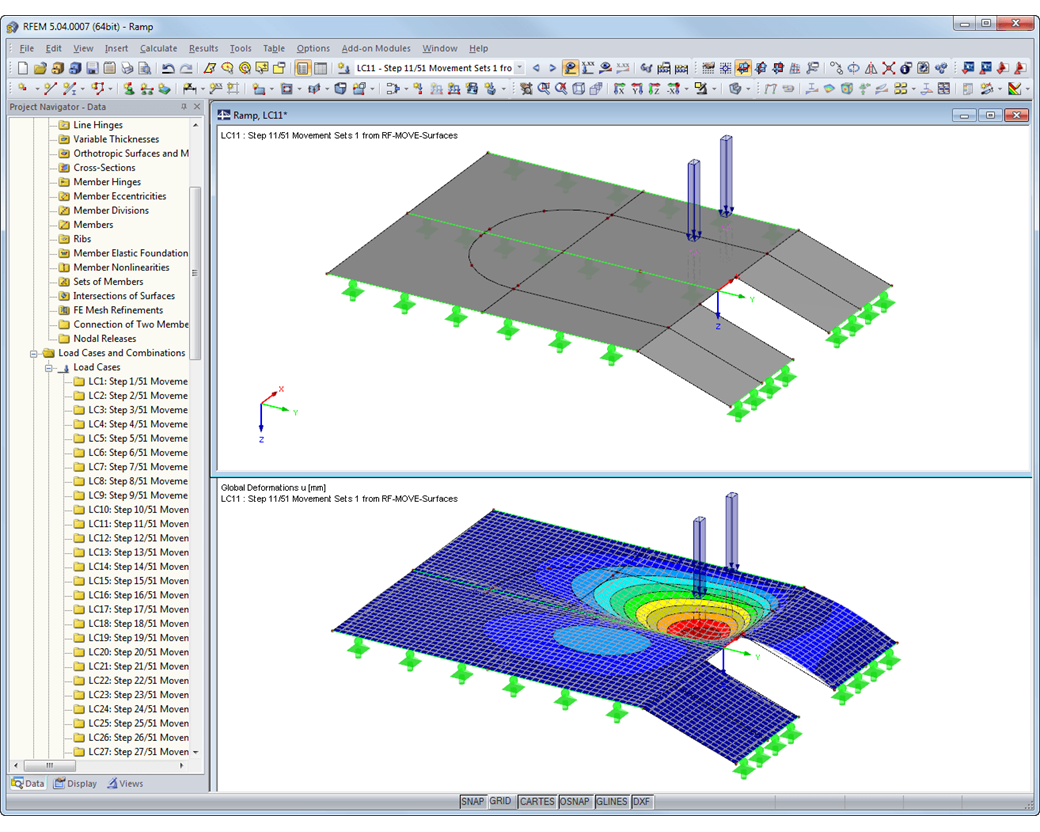

Moduł dodatkowy RF-MOVE Surfaces nie posiada okien z wynikami. Utworzone przypadki obciążeń można sprawdzić wraz z obciążeniami w programie RFEM.
Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru kroku obciążenia. Istnieje jednak możliwość edytowania opisów w programie RFEM.
Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.
