美国和加拿大某物流中心钢结构项目

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

906x

货架存取设备的钢结构

NEDCON 是一家生产仓储系统的独立公司，自 2004 年起成为国际化钢铁集团 VOestalpine AG 的一部分。 总部位于荷兰杜亭赫姆，在捷克帕尔杜比采设有生产分部。 此外，NEDCON 在美国和欧洲也设有分支机构。

结构与结构设计

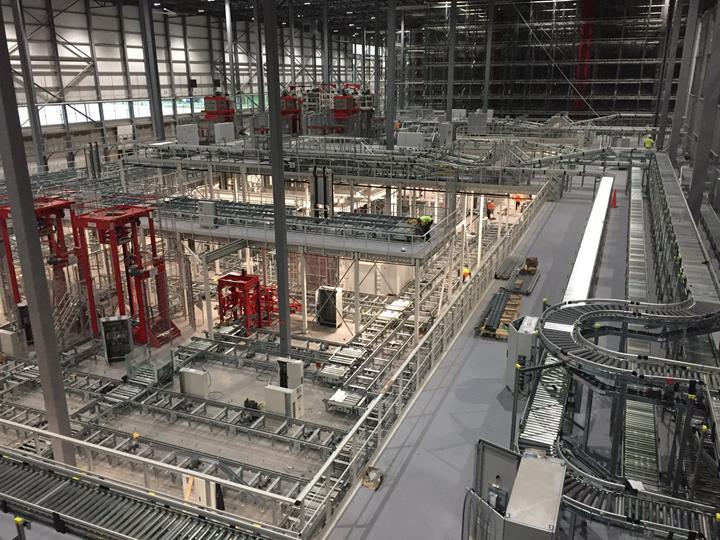

NEDCON 设计了一种用于自动化塔式起重机 (AS/RS) 的钢结构，包括一个由吊车操作的钢制仓储货架和一个带平台的大型地面设备。 该建筑的尺寸为 260 米 x 0190 米，超过两个足球场。 每个项目的总货架承载能力超过 38000 个托盘。

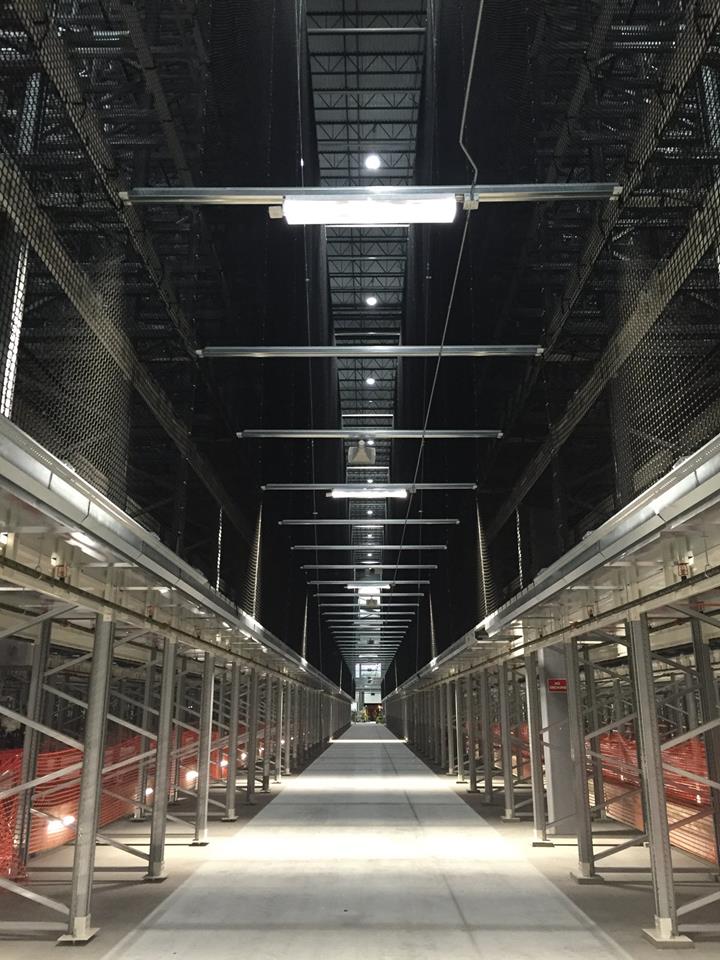

建造了几个高度约为 22.5 m（74 米）的钢结构仓储系统。 所使用的结构构件由薄壁型钢制成。 该结构由对角支撑的框架组成。 连接它们的梁承受来自托盘的产品荷载。

纵向不予交叉腹板支撑。 梁与柱之间通过半刚性（钩接）连接实现加劲。 加上仓储产品产生的较大荷载，导致对二阶效应非常敏感。

地震荷载给设计带来了更大的挑战。 我们的挑战是要让齿条的位移在正常使用极限状态（SLS）时满足非常严格的变形限制。 这将确保系统与自动化存储和检索机器相结合的正常性能。

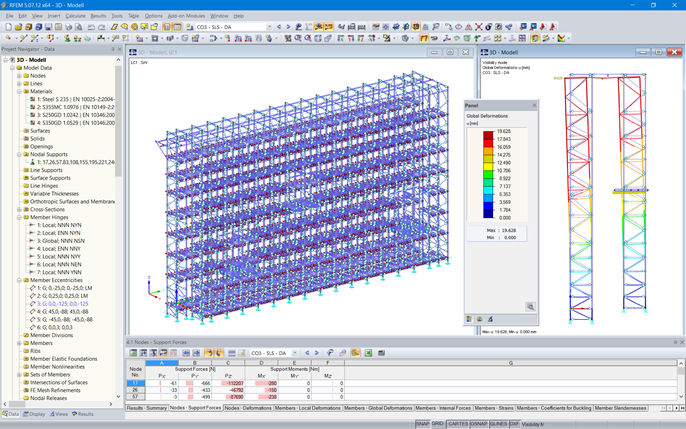

在有限元软件 RFEM 中进行了三维建模和几何非线性分析。 使用附加模块 RF-DYNAM Pro 可以计算美国（IBC 2012 和 RMI 2008）和加拿大（NBCC 2010 和 RMI 2008）的地震作用。

该结构中的某些杆件容易产生弯扭屈曲。 然后使用附加模块 RF-FE-LTB 对这些杆件进行弯扭屈曲分析。 并将计算结果与物理试验进行了比较，并通过了验证。
