2016年,NEDCON受命为两家大型超市公司的两个物流配送中心安装钢结构。 一个分销中心位于密歇根州,另一个分销中心位于加拿大的亚伯达。
NEDCON是一家独立的公司,主要生产存储系统的产品,并于2004年加入国际钢结构Voestalpine AG。 其总部位于荷兰的Doetinchem。 此外,NEDCON在欧洲多个国家和美国也设有分公司。
NEDCON B.V.
荷兰
www.nedcon.com

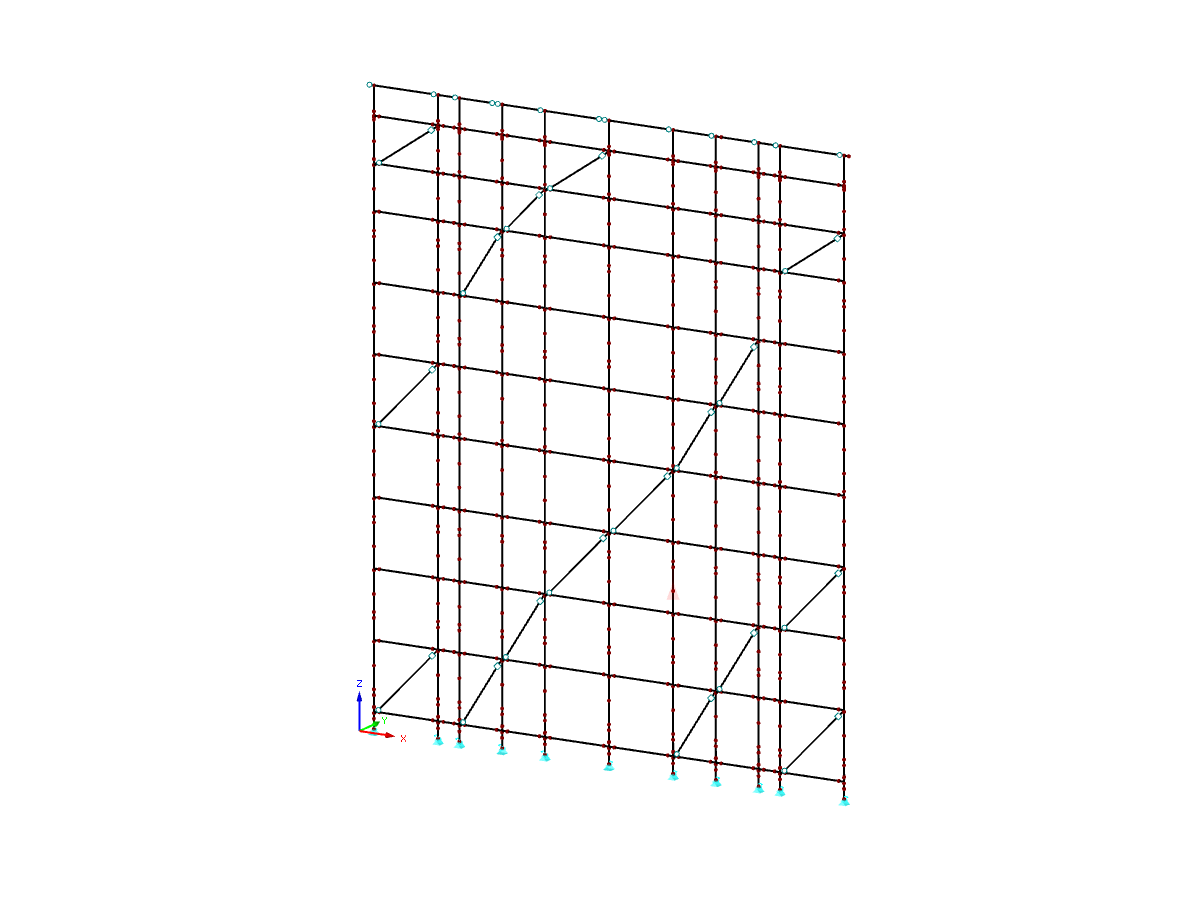

3D model of racking system in RFEM (© NEDCON B.V.)
NEDCON是一家独立的公司,主要生产存储系统的产品,并于2004年加入国际钢结构Voestalpine AG。 其总部位于荷兰的Doetinchem。 此外,NEDCON在欧洲多个国家和美国也设有分公司。
NEDCON B.V.
荷兰
www.nedcon.com
3D model of racking system in RFEM (© NEDCON B.V.)
子模型
仓储机械的钢结构
无法下载
客户项目/只视图
节点数目: | 10723 |
线的数目 | 9860 |
杆件数目: | 9860 |
荷载工况数目 | 9 |
荷载组合数目 | 7 |
结果组合数目 | 3 |
总重量 | 52,204 t |
翘曲区域尺寸 | 7.470 x 37.820 x 21.803 m |
软件版本 | 5.07.12 |
