En 2016, NEDCON recibió un trabajo para instalar las estructuras metálicas para dos centros de distribución completamente automatizados para dos empresas de supermercados. Un centro de distribución está ubicado en el estado estadounidense de Michigan y el otro en la provincia canadiense de Alberta.
NEDCON es una empresa independiente que produce sistemas de almacenaje y ha sido parte del grupo siderúrgico internacional voestalpine desde 2004. Las oficinas centrales están ubicadas en Doetinchem (Países Bajos) y las actividades de producción se realizan en Pardubice (Chequia). Además, NEDCON tiene divisiones en varios países europeos, así como también en Estados Unidos.
NEDCON B.V.
Países Bajos
www.nedcon.com

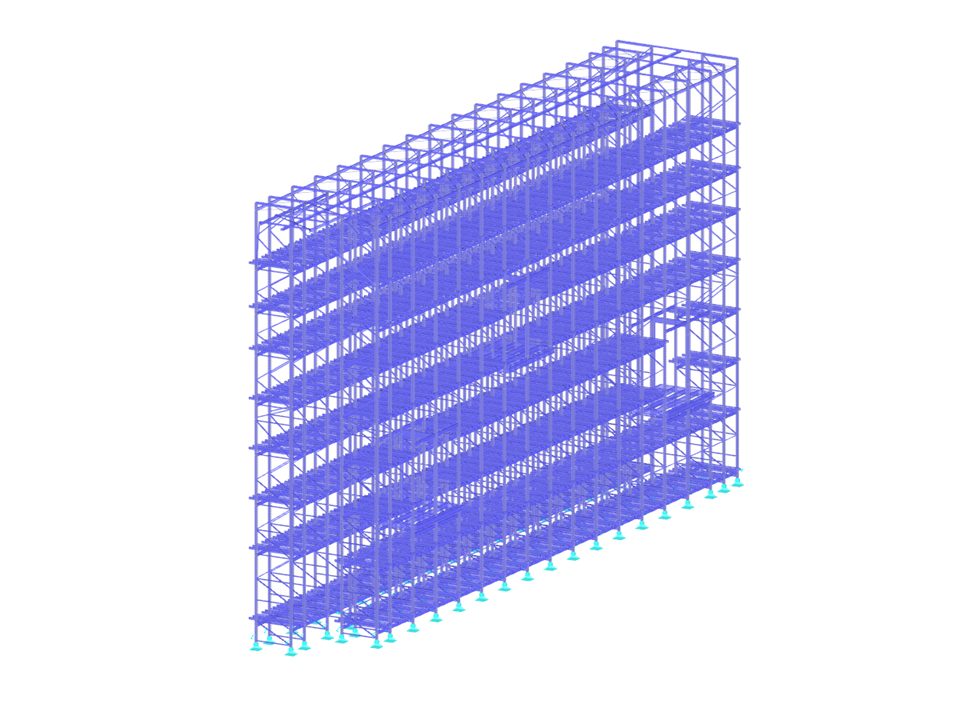

Modelo 3D de la instalación de estanterías en RFEM (© NEDCON B.V.)
NEDCON es una empresa independiente que produce sistemas de almacenaje y ha sido parte del grupo siderúrgico internacional voestalpine desde 2004. Las oficinas centrales están ubicadas en Doetinchem (Países Bajos) y las actividades de producción se realizan en Pardubice (Chequia). Además, NEDCON tiene divisiones en varios países europeos, así como también en Estados Unidos.
NEDCON B.V.
Países Bajos
www.nedcon.com
Modelo 3D de la instalación de estanterías en RFEM (© NEDCON B.V.)
Submodelos
Estructura de acero para máquinas de almacenamiento y recuperación
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 10723 |
Número de líneas | 9860 |
Número de barras | 9860 |
Número de casos de carga | 9 |
Número de combinaciones de carga | 7 |
Número de combinaciones de resultados | 3 |
Peso completo | 52.204 t |
Dimensiones (métricas) | 7,470 x 37,820 x 21,803 m |
Dimensiones (imperiales) | 24.51 x 124.08 x 71.53 feet |
Versión del programa | 5.07.12 |
