V roce 2016 byla společnost NEDCON pověřena montáží ocelové konstrukce ve dvou plně automatizovaných distribučních centrech pro dva obchodní řetězce. Jedno centrum se nachází v americkém státě Michigan, druhé v kanadské provincii Alberta.
NEDCON je nezávislá společnost, která vyrábí skladovací systémy a od roku 2004 patří k mezinárodnímu ocelářskému koncernu voestalpine. Sídlo společnosti je v nizozemském Doetinchemu, výroba probíhá v Pardubicích. Kromě toho má společnost NEDCON zastoupení v několika evropských zemích i ve Spojených státech.
NEDCON B.V.
Nizozemsko
www.nedcon.com

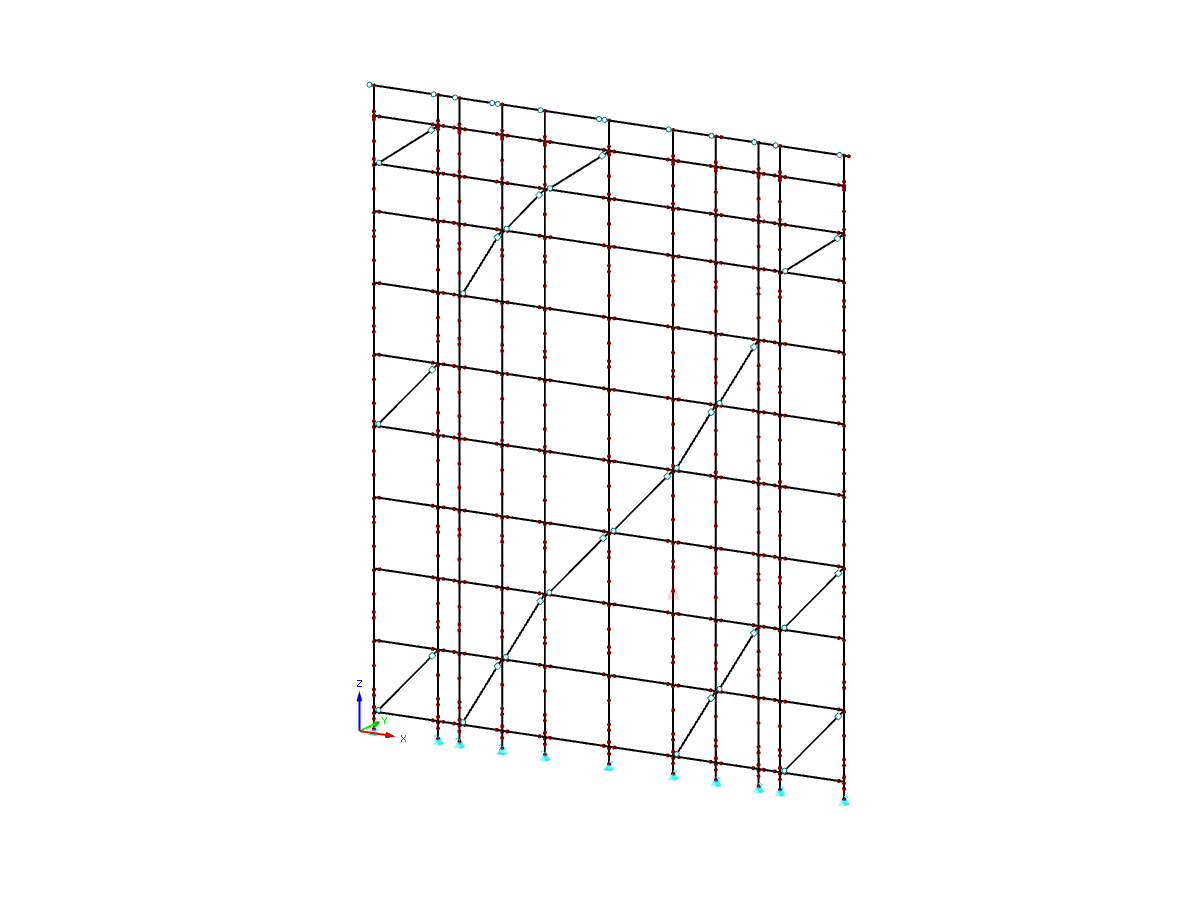

3D model regálové konstrukce v programu RFEM (© NEDCON B.V.)
NEDCON je nezávislá společnost, která vyrábí skladovací systémy a od roku 2004 patří k mezinárodnímu ocelářskému koncernu voestalpine. Sídlo společnosti je v nizozemském Doetinchemu, výroba probíhá v Pardubicích. Kromě toho má společnost NEDCON zastoupení v několika evropských zemích i ve Spojených státech.
NEDCON B.V.
Nizozemsko
www.nedcon.com
3D model regálové konstrukce v programu RFEM (© NEDCON B.V.)
Dílčí modely
Ocelová konstrukce pro skladovací a vyhledávací stroje
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 10723 |
Počet linií | 9860 |
Počet prutů | 9860 |
Počet zatěžovacích stavů | 9 |
Počet kombinací zatížení | 7 |
Počet kombinací výsledků | 3 |
Celková hmotnost | 52,204 t |
Rozměry (metrické) | 7,470 x 37,820 x 21,803 m |
Rozměry (imperiální) | 24.51 x 124.08 x 71.53 feet |
Verze programu | 5.07.12 |
